| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-2x2F |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Παρεμποδισμένοι διπλοί οπτικοί διακόπτες 1x1 για το φράξιμο καναλιών

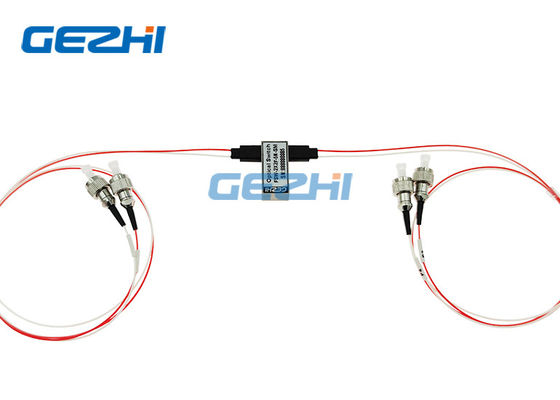

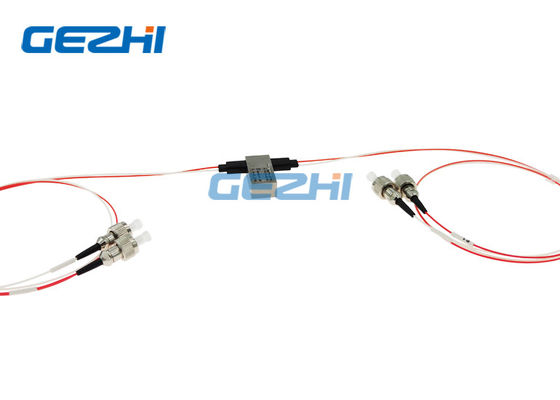

Οι διπλοί οπτικοί διακόπτες 1x1 της Co. GEZHI Photonics, ΕΠΕ σημαίνουν επίσης οπτικό διακόπτη ινών 2x2 τον πλήρη μηχανικό, του με κατευθείαν και διασχίζουν το οπτικό κράτος. Τα του που χρησιμοποιούνται στη διαμόρφωση προσθέτουν/ρίχνουν τη λύση, φράξιμο καναλιών, με την υψηλή αξιοπιστία και τις χαμηλές οπτικές διαστρεβλώσεις.
|
Χαρακτηριστικά γνωρίσματα Ασφαλές να κλείσει με το μάνταλο
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλές οπτικές διαστρεβλώσεις Εποξικός-ελεύθερη οπτική πορεία
Υψηλή αξιοπιστία
|
Εφαρμογές Φράξιμο καναλιών Διαμορφώσιμος προσθέστε/πτώση
Έλεγχος συστημάτων
Ενοργάνωση
|
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1620 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |

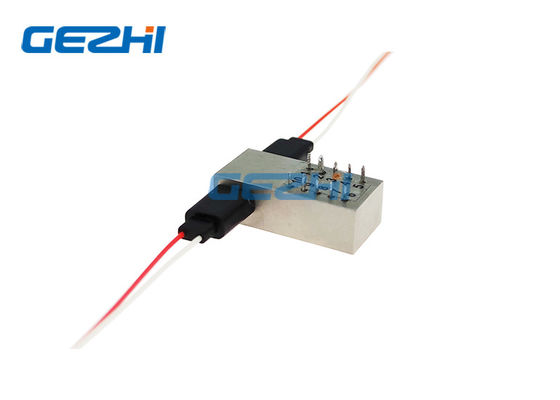

Καρφίτσες
| Τύπος | Οπτική διαδρομή | Ηλεκτρικό Drive | Κρατικός αισθητήρας | ||||||
| Πλήρες 2×2 | Καρφίτσα 1 | Καρφίτσα 5 | Καρφίτσα 6 | Καρφίτσα 10 | Καρφίτσα 2-3 | Καρφίτσα 3-4 | Καρφίτσα 7-8 | Καρφίτσα 8-9 | |
| Να κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3, P2-P4 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3, P2-P4 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Πληροφορίες διαταγής
Gz-fsw-2×2F
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

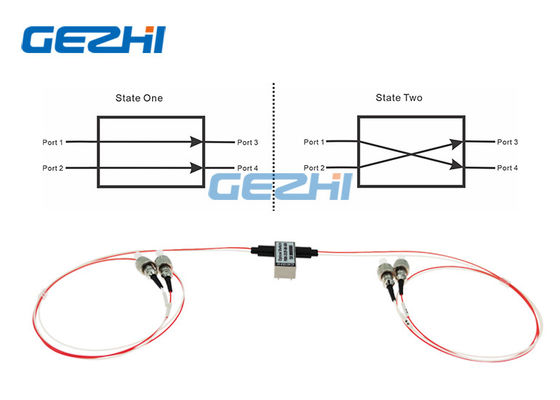

Οπτική διαδρομή
Μηχανικό σχέδιο
Βίντεο
|
|
