| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-2x2F |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

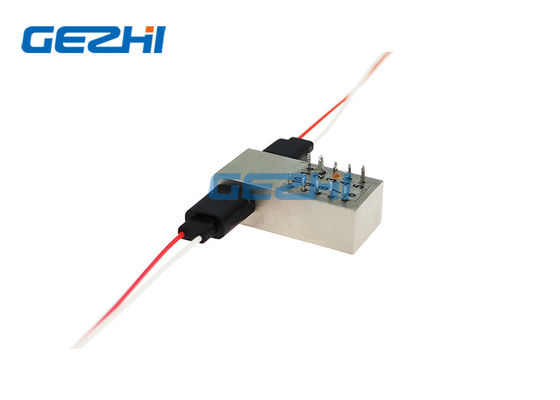

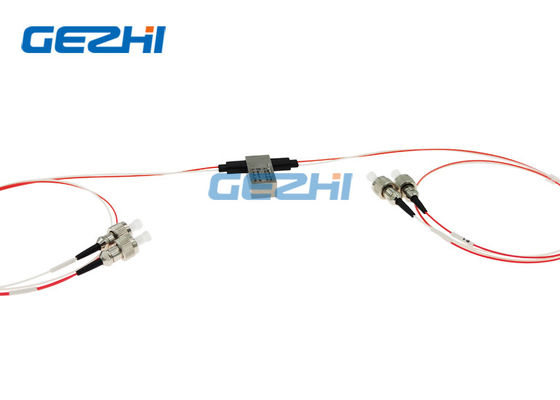

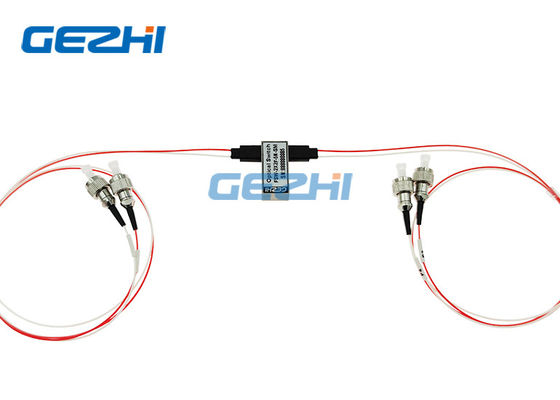

Μέσω & διαγώνιοι μη-εμποδισμένοι πλήρεις οπτικοί διακόπτες 2x2
Οι πλήρεις οπτικοί διακόπτες 2x2 της Co. GEZHI Photonics, του ΕΠΕ με κατευθείαν και του διαγώνιου οπτικού κράτους. Τα του που χρησιμοποιούνται στο φράξιμο καναλιών, διαμόρφωση προσθέτουν/ρίχνουν τη λύση με τις χαμηλές οπτικές διαστρεβλώσεις και την υψηλή αξιοπιστία.
Χαρακτηριστικά γνωρίσματα
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλές οπτικές διαστρεβλώσεις
Εφαρμογές
Φράξιμο καναλιών
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1620 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |
Καρφίτσες
| Τύπος | Οπτική διαδρομή | Ηλεκτρικό Drive | Κρατικός αισθητήρας | ||||||
| Πλήρες 2×2 | Καρφίτσα 1 | Καρφίτσα 5 | Καρφίτσα 6 | Καρφίτσα 10 | Καρφίτσα 2-3 | Καρφίτσα 3-4 | Καρφίτσα 7-8 | Καρφίτσα 8-9 | |
| Να κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3, P2-P4 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3, P2-P4 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Οπτική διαδρομή
Μηχανικό σχέδιο
Πληροφορίες διαταγής
Gz-fsw-2×2F
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Βίντεο
|
|
| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-2x2F |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Πληροφορίες συσκευασίας: | 2pcs σε έναν αφρό με το πλαστικό κιβώτιο |
| Payment Terms: | T/T, Western Union |
Μέσω & διαγώνιοι μη-εμποδισμένοι πλήρεις οπτικοί διακόπτες 2x2
Οι πλήρεις οπτικοί διακόπτες 2x2 της Co. GEZHI Photonics, του ΕΠΕ με κατευθείαν και του διαγώνιου οπτικού κράτους. Τα του που χρησιμοποιούνται στο φράξιμο καναλιών, διαμόρφωση προσθέτουν/ρίχνουν τη λύση με τις χαμηλές οπτικές διαστρεβλώσεις και την υψηλή αξιοπιστία.
Χαρακτηριστικά γνωρίσματα
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλές οπτικές διαστρεβλώσεις
Εφαρμογές
Φράξιμο καναλιών
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1620 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |
Καρφίτσες
| Τύπος | Οπτική διαδρομή | Ηλεκτρικό Drive | Κρατικός αισθητήρας | ||||||
| Πλήρες 2×2 | Καρφίτσα 1 | Καρφίτσα 5 | Καρφίτσα 6 | Καρφίτσα 10 | Καρφίτσα 2-3 | Καρφίτσα 3-4 | Καρφίτσα 7-8 | Καρφίτσα 8-9 | |
| Να κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3, P2-P4 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3, P2-P4 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Οπτική διαδρομή
Μηχανικό σχέδιο
Πληροφορίες διαταγής
Gz-fsw-2×2F
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Βίντεο
