| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-D2x2-ι |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

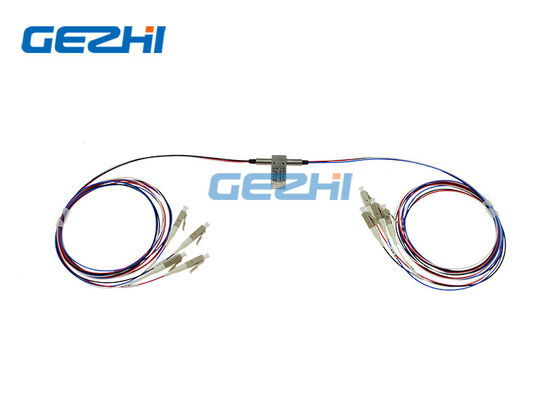

4x4 βιομηχανικός μηχανικός Fiberoptic διακόπτης τύπων
Ο μηχανικός Fiberoptic διακόπτης τύπων 4x4 βιομηχανικός της Co. GEZHI Photonics, ΕΠΕ χρησιμοποιεί την τεχνολογία ίνα--ινών για να επιτύχει τις υπερβολικά χαμηλές απώλειες και τη λογομαχία. Είναι συστατικά για 10 δίκτυα Gigabit Ethernet ινών του /1Gbps. Είναι κατάλληλο για όλες τις αμφίδρομες εφαρμογές μετατροπής προστασίας. Ο βιομηχανικός fiberoptic διακόπτης 4x4 παρέχει την άριστη απόδοση στο δίκτυό σας και posses τα πλεονεκτήματα του συμπαγούς και ανταγωνιστικού κόστους.
|
Χαρακτηριστικά γνωρίσματα Χαμηλή απώλεια εισαγωγής Άριστη επανάληψη |
Εφαρμογές Μετατροπή πλεονασμού Οπτικός πολυδιαυλωτής προσθέτω-πτώσης Επανασχηματισμός και αποκατάσταση των δικτύων ινών |
Προδιαγραφή
| Πρότυπο | Μονάδα | GZ-FSW-D2x2 | ||
| Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 | |
| μήκος κύματος | NM | 850&1300 | 1310&1550 | |
| Απώλεια εισαγωγής | DB | Τύπος: 1.2 Max: 1.7 | ||
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | ||
| Διαγώνια συζήτηση | DB | MM≥35 SM≥55 | ||
| PDL | DB | ≤0.05 | ||
| WDL | DB | ≤0.25 | ||
| TDL | DB | ≤0.25 | ||
| Επανάληψη | DB | ≤±0.02 | ||
| Τάση | β | 3.0 ή 5.0±0.5 | ||
| Λειτουργούσα ζωή | Χρόνος | ≥107 | ||
| Χρόνος διακοπτών | κα | ≤8 | ||
| Χειρισμός δύναμης | MW | ≤500 | ||
| Λειτουργούσα θερμοκρασία | ℃ | -40~+85 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | ||
| Μέγεθος | χιλ. | 27.0×12×8.2 | 28.5×12.6×8.7 | |
| Σημείωση: 1 μέσα στη λειτουργούντα θερμοκρασία και SOP. 2 αποκλείοντας τους συνδετήρες. | ||||
Καρφίτσες
| Τύπος | Κράτος | Οπτική διαδρομή | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| D2×2 | Καρφίτσα 1 | Καρφίτσα 5 | Καρφίτσα 6 | Καρφίτσα 10 | Καρφίτσα 2-3 | Καρφίτσα 3-4 | Καρφίτσα 7-8 | Καρφίτσα 8-9 | ||
| Να κλείσει με το μάνταλο | Α | P1-P2, P3-P4 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1'-P2, P3'-P4 | ||||||||||
| Β | P1-P4, P3-P2 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| P1'-P4, P3'-P2 | ||||||||||
| Να μη-κλείσει με το μάνταλο | Α | P1-P2, P3-P4 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1'-P2, P3'-P4 | ||||||||||
| Β | P1-P4, P3-P2 | |||||||||
Πληροφορίες διαταγής
GZ-D2x2-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Βίντεο
|
|
| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-D2x2-ι |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Πληροφορίες συσκευασίας: | 2pcs σε έναν αφρό με το πλαστικό κιβώτιο |
| Payment Terms: | T/T, Western Union |

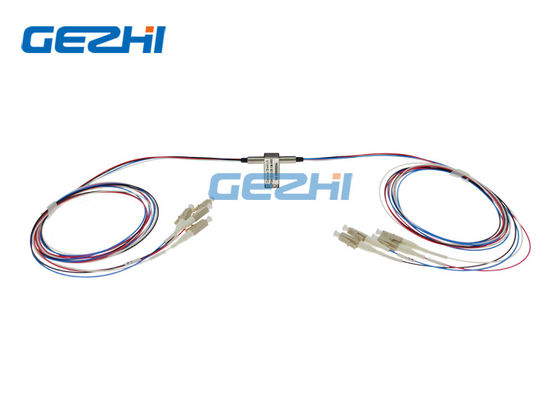

4x4 βιομηχανικός μηχανικός Fiberoptic διακόπτης τύπων
