| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-1x32 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
SM διακόπτης οπτικών ινών 1x32
Ο διακόπτης οπτικών ινών 1x32 SM από τη Co. GEZHI Photonics, ΕΠΕ παρέχει την επιλογή καναλιών μεταξύ των ινών μιας ενιαίας εισαγωγής και παραγωγής Ν.
Ο αριθμός καναλιών παραγωγής είναι πελάτης που διευκρινίζεται και μπορεί να είναι 1x8, 1x16, 1x32 ή άλλοι. Έρχεται με η self-checking λειτουργία διακοπής κυκλωμάτων διεπαφών (TTL) και κίνησης. Αυτός ο οπτικός διακόπτης 1x32 μπορεί να είναι cOem. Του είναι βασισμένος στην προηγμένη τεχνολογία οπτικών ινών μας που έχει την καλή επανάληψη, τη χαμηλή απώλεια εισαγωγής, το χαμηλότερο κόστος και τη υψηλή επίδοση. Το μήκος κύματος λειτουργίας μπορεί να είναι από τον ενιαίο τρόπο 1260 σε 1650nm, πολλαπλού τρόπου 850±40/1300±40nm ή το προσαρμοσμένο μήκος κύματος.
|
Χαρακτηριστικά γνωρίσματα Χαμηλή απώλεια Υψηλή αξιοπιστία Διαμορφωμένο σχέδιο |
Εφαρμογές Δίκτυο δαχτυλιδιών Πολυ πηγή φωτός Δοκιμή της ίνας, οπτικό συστατικό |
Stepper 1x32 GEZHI οι οπτικοί διακόπτες μηχανών είναι μια άμεση ίνα στην ίνα τεχνολογία διακοπτών, η οποία λειτουργεί με φυσικά να δείξει μια ίνα άλλη. Αυτό ολοκληρώνεται με τη χρησιμοποίηση μιας stepper υψηλής ανάλυσης μηχανής για να περιστραφεί ακριβώς και να δείξει την κοινή ίνα την επιλεγμένη ίνα παραγωγής.
SM προδιαγραφή διακοπτών οπτικών ινών 1x32
| Παράμετρος | Τιμές παραμέτρου |
| Πρότυπο | Gz-fsw-1X32 |
| Απώλεια εισαγωγής | ≤0.8 DB |
| Σειρά μήκους κύματος | 1260~1650 NM |
| Μήκος κύματος δοκιμής | 1310/1550 NM |
| Τύπος ινών | SM, 9/125um (smf-28) |
| Επιστροφής απώλεια | ≥50 DB |
| Λογομαχία | ≥ 70 DB |
| PDL | ≤0.05 DB |
| WDL | ≤0.25 DB |
| TDL | ≤0.25 DB |
| Επανάληψη | ≤0.02 DB |
| Διάρκεια ζωής | > 107 |
| Χρόνος διακοπής | ≤8 κα (παρακείμενο κανάλι) |
| Οπτική δύναμη | ≤500 MW |
| Συνδετήρας | FC/PC |
| Τρόπος ελέγχου | TTL |
| Λειτουργώντας παροχή ηλεκτρικού ρεύματος | 5V/500 μΑ |
| Προϊόν Sze | 135 X 64 X 46 |
| Λειτουργούσα θερμοκρασία | -20 ℃ σε +70 ℃ |
| Λειτουργούσα θερμοκρασία | -40 ℃ σε +85 ℃ |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
Και οι πολλαπλού τρόπου και ενιαίες εκδόσεις τρόπου αυτού του διακόπτη είναι διαθέσιμες. Χαρακτηρίζουν το υψηλό επίπεδο
απόδοση που απαιτείται για τη δοκιμή πολυ-μονάδων στην Ε&Α και στα περιβάλλοντα κατασκευής. Είναι επίσης
ιδιαίτερα κατάλληλος για τις εφαρμογές στις τηλεπικοινωνίες, κατασκευή, και περιβάλλοντα δοκιμής, λόγω
χαμηλό IL και η άριστη επανάληψή τους. Εκτός από τις πολλές τυποποιημένες επιλογές διαθέσιμες, εμείς επίσης
προσαρμόστε τις αλλαγές για να ικανοποιήσετε τις συγκεκριμένες ανάγκες του πελάτη

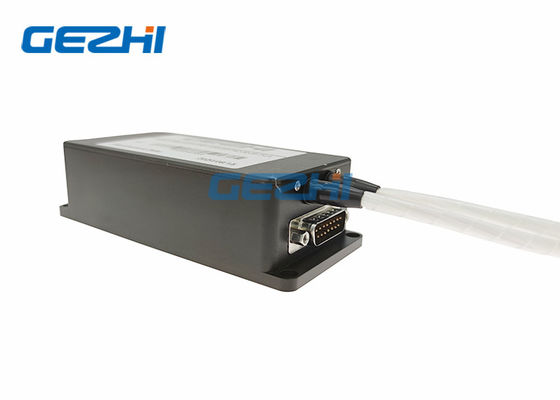

SM προδιαγραφές καρφιτσών διακοπτών οπτικών ινών 1x32
| DB-15 αρσενικός συνδετήρας | |||
| Καρφώστε το αριθ. | I / Ο | Σήμα | Περιγραφή |
| 2 | Εισαγωγή | D0 |
Το D0~ D5 είναι επιλογή Bit0~Bit5 καναλιών, D0 είναι χαμηλό, D5 είναι υψηλό |
| 3 | Εισαγωγή | D1 | |
| 4 | Εισαγωγή | D2 | |
| 5 | Εισαγωγή | D3 | |
| 6 | Εισαγωγή | D4 | |
|
11 |
Εισαγωγή |
ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ |
TTL, χαμηλού επιπέδου αναστοιχειοθέτηση στο κανάλι 0. Τα υψηλού επιπέδου κομμάτια επιλογής καναλιών μέσων είναι αποτελεσματικά. |
| 7 | Έξω | ΕΤΟΙΜΟΣ | TTL, έτοιμο (High=Not έτοιμο, Low=Ready) |
| 8 | Έξω | ΛΑΘΟΣ | TTL, λάθος Ή αποτυχία, (High=Error, λάθος Low=No) |
| 1,9 | Δύναμη | GND | Έδαφος |
| 12 | Δύναμη | VCC1 | Παροχή ηλεκτρικού ρεύματος μηχανών 5.0±5% VDC (ανώτατο 500mA) |
| 15 | Δύναμη | VCC2 | Παροχή ηλεκτρικού ρεύματος κυκλωμάτων 5.0±5% VDC (ανώτατο 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | κενό |

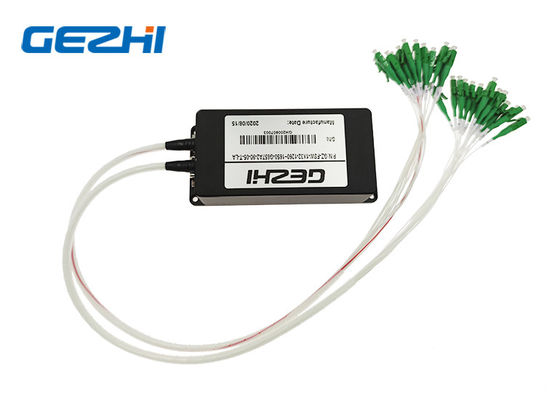

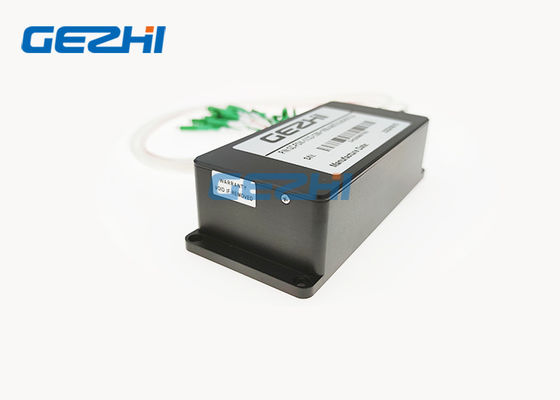

SM εικόνα διακοπτών οπτικών ινών 1x32
