32 CH DWDM Mux Demux

Name: 32 CH DWDM Mux Demux
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 32ch-aawg-μ
Price: 98.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	32ch-aawg-μ
Μούβ:	1PC
τιμή:	Διαπραγματεύσιμα
Delivery Time:	5-8 ημέρες εργασίας
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE RoHS ,ISO9001

Όνομα προϊόντων:

Κυματοδηγός DWDM AWG

Μήκος κύματος:

C19 σε C50

Κανάλι:

32 κανάλι

Συσκευασία:

Ράφι αυτόνομου 1U 19»

Χαρακτηριστικά γνωρίσματα:

Δύναμη που απαιτείται καμία

Εφαρμογή:

Επεξεργασία οπτικού σήματος

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

100000Channel το μήνα

Επισημαίνω:

AWG Mux Demux ζωνών Γ

32 AWG DWDM καναλιών

32CH αθερμική ενότητα AWG

Περιγραφή του προϊόντος

Κυματοδηγός 32 CH 100GHz DWDM Mux/Demux AWG ζωνών Γ

Ο κυματοδηγός 32 CH 100GHz DWDM Mux/Demux AWG ζωνών Γ του Gezhi είναι μια χαμηλή απώλεια, μια υψηλή πυκνότητα και μια αυτόνομη παθητική οπτική ενότητα. Είναι βασισμένο στο αθερμικό παραταγμένο κιγκλίδωμα κυματοδηγού με την γκαουσσιανή μονολιθική τεχνολογία. Ο κυματοδηγός 32 CH 100GHz DWDM Mux/Demux AWG ζωνών Γ προσφέρει εξαιρετικά low-loss (Max: 3.5dB) και υψηλή WDM απομόνωσης καναλιών λύση για την πρόσβαση μετρό και τις εφαρμογές κέντρων δεδομένων. αυτός ο κυματοδηγός 32 AWG ζωνών Γ ευκολία CH 100GHz DWDM Mux/Demux του χειρισμού ινών, της μακροπρόθεσμης αξιοπιστίας και της άριστης απομόνωσης καναλιών σε ένα 1U 19» Rackmount. Ο κυματοδηγός 32 AWG ζωνών Γ ενότητα CH 100GHz DWDM Mux/Demux ενσωματωμένη ένα Mux ή ένα demux σε μια μονάδα, και εργασία στις ενιαίες ίνες δικτύων.

Χαρακτηριστικά γνωρίσματα	Εφαρμογές
Χαμηλή απώλεια εισαγωγής Ultral Υψηλή απομόνωση καναλιών Δύναμη που απαιτείται καμία Standalong 19» 1U Rackmount	Εκλεκτική δρομολόγηση μήκους κύματος Επεξεργασία οπτικού σήματος Μετρό και μεγάλης απόστασης δίκτυα WDM μετάδοση

Γκαουσσιανός αθερμικός εξοπλισμός AWG DWDM

Προδιαγραφή

Παράμετροι	Όροι	Προδιαγραφές			Μονάδες
Παράμετροι	Όροι	Ελάχιστος.	Max.
Λειτουργούσα θερμοκρασία	Λειτουργία	-5	65		Oc
Λειτουργούσα υγρασία	Λειτουργία	5	95		%RH
Θερμοκρασία αποθήκευσης	Non_Operating	-40	+85		Oc
Υγρασία αποθήκευσης	Non_Operating	5	95		%RH
*ΟΠΤΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ*	*AWG ΓΚΑΟΥΣΣΙΑΝΌ AAWG*
Παράμετροι	Όρος	Specs			Μονάδες
Παράμετροι	Όρος	Λ.	Τύπος	Max
Αριθμός καναλιών			1-1×32
Διάστημα καναλιών αριθμού	100GHz		100		Ghz
Cha. Κεντρικό μήκος κύματος	Συχνότητα ITU.		Γ – ζώνη		NM
Passband της Clear Channel			±0.1		NM

Σταθερότητα μήκους κύματος	Μέγιστη σειρά του λάθους μήκους κύματος όλων των καναλιών και των θερμοκρασιών στη μέση πόλωση.		±0.05		NM
-1 εύρος ζώνης καναλιών DB -1 DB	Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι	0,24			NM
-3 εύρος ζώνης καναλιών DB -3 DB	Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι	0,43			NM
Οπτική απώλεια εισαγωγής στο πλέγμα ITU	Ορισμένος ως η ελάχιστη μετάδοση στο μήκος κύματος ITU για όλα τα κανάλια. Για κάθε κανάλι, καθόλου θερμοκρασίες και πολώσεις.		3.2	3.5	DB
Παρακείμενη απομόνωση καναλιών	Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των παρακείμενων καναλιών.	30			DB
Μη-παρακείμενη, απομόνωση καναλιών	Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των nonadjacent καναλιών.	40			DB
Συνολική απομόνωση καναλιών	Συνολική συσσωρευτική διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU από όλα τα άλλα κανάλια, συμπεριλαμβανομένων των παρακείμενων καναλιών.	33			DB
Ομοιομορφία απώλειας εισαγωγής	Μέγιστη σειρά της παραλλαγής απώλειας εισαγωγής μέσα στη ITU σε όλες τα κανάλια, τις πολώσεις και τις θερμοκρασίες.		0,8	1.0	DB
Κυματισμός απώλειας εισαγωγής	Οποιαδήποτε μέγιστα και οποιαδήποτε ελάχιστα της οπτικής απώλειας απέναντι Ζώνη ITU, αποκλείοντας τα σημεία ορίου, για κάθε κανάλι σε κάθε λιμένα		0,4	0,5	DB
Κατευθυντικότητα	Αναλογία της απεικονισμένης δύναμης από οποιοδήποτε κανάλι (εκτός από το κανάλι ν) στη δύναμη μέσα από το κανάλι ν εισαγωγής	50			DB
Οπτική επιστροφής απώλεια	Λιμένες εισαγωγής & παραγωγής	40			DB
Εξαρτώμενη απώλεια PDLPolarization στη ζώνη της Clear Channel	Αξία που μετριέται στη χειρότερη περίπτωση στη ζώνη ITU		0,3	0,5	DB
Διασπορά τρόπου πόλωσης				0,5	CP
Μέγιστη οπτική δύναμη				23	dBm
MUXDEMUX εισόδου-εξόδου σειρά ελέγχου		-35		+23	dBm

Διαταγή των πληροφοριών

AWG

ΧΧ

Διάστημα καναλιών

Αριθμός καναλιών

Διαμόρφωση

1$ο κανάλι

Τύπος συσκευασίας

In/Out συνδετήρας

1=100GHz

32=32Channel

40=40 κανάλι

44=44 κανάλι

48=48 κανάλι

Ίνα S=Single

Ίνα D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19» 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify

Αυτόνομα 1x32 διοχετεύουν τον γκαουσσιανό εξοπλισμό AAWG

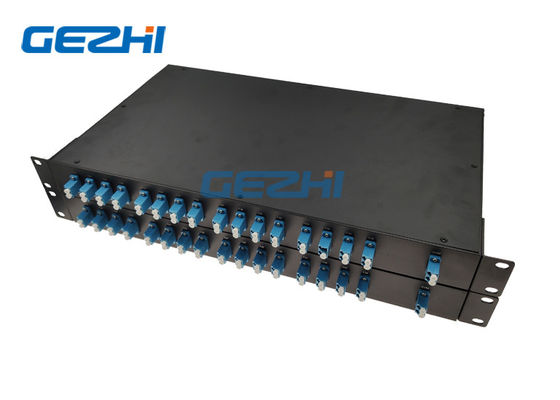

32 CH DWDM Mux Demux 0

32CH αθερμική αμφίδρομη μετάδοση AWG DWDM πέρα από την ενιαία ίνα

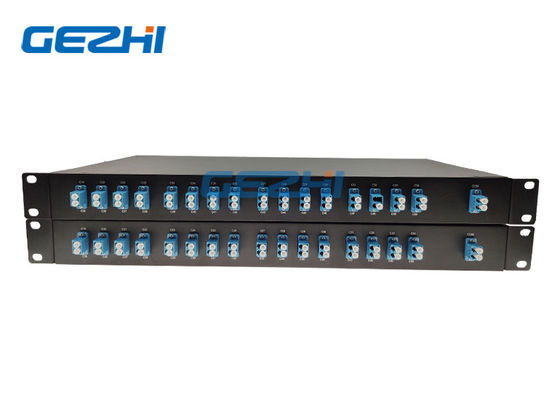

32 CH DWDM Mux Demux 1

Αθερμική συσκευασία ενότητας AWG DWDM Mux

32 CH DWDM Mux Demux 2
