Οπτικοί διακόπτες ινών
Created with Pixso. Οπτικοί διακόπτες ινών βισμουθίου κατευθυντικοί FSW 1x4T Opto Machanical

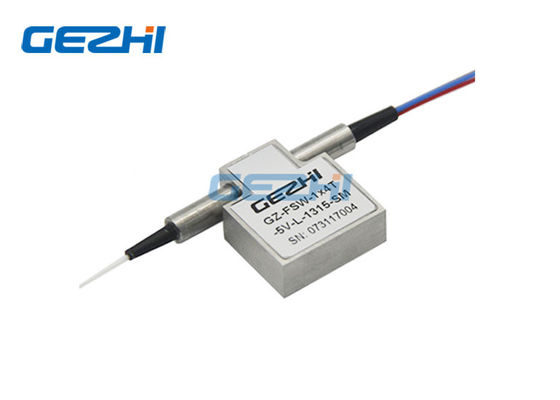

Οπτικοί διακόπτες ινών βισμουθίου κατευθυντικοί FSW 1x4T Opto Machanical

Brand Name: GEZHI or OEM
Αριθμός μοντέλου: FSW-1x4T
Μούβ: 1PC
τιμή: Διαπραγματεύσιμα
Delivery Time: 2-7 ημέρες εργασίας
Payment Terms: T/T, Western Union
Λεπτομέρειες
Τόπος καταγωγής:
ΚΙΝΑ
Πιστοποίηση:
CE RoHS ,ISO9001
Προϊόν:
1x4T οπτικός διακόπτης
Μήκος κύματος:
1260~1620nm ή 850nm
Τύπος ελέγχου:
Μη μανδάλωση ή μανδάλωση
Παροχή ηλεκτρικού ρεύματος:
5V ή 3V
Συνδετήρας:
FC/APC ή άλλοι
Εφαρμογές:
Ε & Α στο εργαστήριο
Συσκευασία λεπτομέρειες:
2pcs σε έναν αφρό με το πλαστικό κιβώτιο
Δυνατότητα προσφοράς:
60000pcs το μήνα
Επισημαίνω:

1620nm οπτικοί διακόπτες

,

1x4T διακόπτες ινών

,

1550nm opto μηχανικός διακόπτης

Product Description

FSW-1x4T μίνι οπτικοί διακόπτες opto-Machanical αμφίδρομοι

Οι μίνι οπτικοί διακόπτες opto-Machanical σειράς FSW-1x4T GEZHI αμφίδρομοι συνδέουν τα οπτικά κανάλια με την κατεύθυνση ή το φράξιμο ενός εισερχόμενου οπτικού σήματος στην ίνα παραγωγής. Αυτό επιτυγχάνεται χρησιμοποιώντας μια εκκρεμή opto-μηχανική διαμόρφωση διπλωμάτων ευρεσιτεχνίας και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου. Μια να κλείσει με το μάνταλο έκδοση συντηρεί την επιλεγμένη οπτική πορεία αφότου έχει αφαιρεθεί το σήμα κίνησης, ενώ οι να μη-κλείσουν εκδόσεις προκαθορίζουν είτε στο ανοικτό είτε κλειστό κράτος όταν αφαιρείται η δύναμη. Οι οπτικοί διακόπτες FSW-1x4T μίνι opto-Machanical αμφίδρομοι έχουν ενσωματώσει τους ηλεκτρικούς αισθητήρες θέσης. Το νέο βασισμένο στο υλικό προηγμένο σχέδιο μειώνει σημαντικά την ευαισθησία θέσης κινούμενων μερών, που προσφέρει τα wellas unprecedentedhighstabilityas unmatchedlowcost.

Χαρακτηριστικά γνωρίσματα

Εφαρμογές

  • Χαμηλή απώλεια εισαγωγής
  • Χαμηλή διαγώνια συζήτηση
  • Αμφίδρομες χαμηλές οπτικές διαστρεβλώσεις
  • Σύντομος χρόνος διακοπής
  • Μικροσκοπικό μέγεθος
  • Έλεγχος συστημάτων
  • Ενοργάνωση, δοκιμή, και μέτρηση
  • Δίκτυο μητροπολιτικής περιοχής
  • Προστασία και αποκατάσταση δικτύων
  • Ε&Α στο εργαστήριο

Προδιαγραφή

1x4 διακόπτης τύπων Τ Μονάδα Χαρακτηριστικός
Μήκος κύματος λειτουργίας NM 850nm ή 1310/1490/1550nm
Απώλεια 1 εισαγωγής DB <0>
Εξαρτώμενη απώλεια μήκους κύματος DB <0>
Εξαρτώμενη απώλεια πόλωσης DB <0>
Επιστροφής απώλεια DB SM: >55 ΚΚ: >40
Διαγώνια συζήτηση DB SM: >55 ΚΚ: >40
Χρόνος διακοπής κα Χαρακτηριστικός: 4 Max: 10
Επανάληψη DB <>
Διάρκεια Κύκλοι >10 εκατομμύρια
Τύπος μετατροπής Να κλείσει με το μάνταλο/να μη-κλείσει
Οπτικός χειρισμός δύναμης MW <500mw>
Λειτουργούσα τάση VDC 3V ή 5V
Λειτουργούσα θερμοκρασία -5~+70
Θερμοκρασία αποθήκευσης -40~+85
Τύπος ινών / SM/MM ίνα
Διάσταση συσκευασίας χιλ. 27L Χ 23W Χ 8.2H

Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.

2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.

Ηλεκτρικό Drive

Τύπος

Sta te

Οπτική διαδρομή

Ηλεκτρικό Drive Αισθητήρας θέσης
Ηλεκτρονόμος 1 (καρφίτσα) Ηλεκτρονόμος 2 (καρφίτσα) Ηλεκτρονόμος 1 (καρφίτσα) Ηλεκτρονόμος 2 (καρφίτσα)
1 5 6 10 1 5 6 10 2-3 3-4 7-8 8-9 2-3 3-4 7-8 8-9
1x4 Α COM-P1 ο Μαύρος - - GND V+ V+ GND - - κλείστε ανοικτός ανοικτός κλείστε ανοικτός κλείστε clsoe ανοικτός

Σύρτης ing

Β COM-P2 κόκκινο V+ GND - - - - GND V+ ανοικτός κλείστε κλείστε ανοικτός κλείστε ανοικτός ανοικτός κλείστε
Γ COM-P3 μπλε - - GND V+ - - GND V+ κλείστε ανοικτός ανοικτός κλείστε κλείστε ανοικτός ανοικτός κλείστε
Δ COM-P4 λευκό V+ GND - - V+ GND - - ανοικτός κλείστε κλείστε ανοικτός ανοικτός κλείστε κλείστε ανοικτός

Μη σύρτης ing

Α COM-P1 ο Μαύρος - - - - V+ - - GND κλείστε ανοικτός ανοικτός κλείστε ανοικτός κλείστε κλείστε ανοικτός
Β COM-P2 κόκκινο V+ - - GND - - - - ανοικτός κλείστε κλείστε ανοικτός κλείστε ανοικτός ανοικτός κλείστε
Γ COM-P3 μπλε - - - - - - - - κλείστε ανοικτός ανοικτός κλείστε κλείστε ανοικτός ανοικτός κλείστε
Δ COM-P4 λευκό V+ - - GND V+ - - GND ανοικτός κλείστε κλείστε ανοικτός ανοικτός κλείστε κλείστε ανοικτός

Διαταγή των πληροφοριών

GZ-FSW-1x4T-Χ

Χ ΧΧ Χ Χ ΧΧ ΧΧ Χ
Τρόπος Μήκος κύματος Τύπος τάσης Πρότυπο ελέγχου Διάμετρος ινών Μήκος ινών Συνδετήρας

S=SM 9/125

M5=MM 50/125

M6=MM 62.5/125

85=850nm

13=1310nm

15=1550nm

13/15=1310/1550nm

760=760nm

1742=1742nm

X=Others

3=3V

5=5V

L=Latching

Να κλείσει με το μάνταλο N=Non-

25=250um

90=900um

05=0.5m

10=1.0m

X=Others

0=None

1=FC/PC

2=FC/APC

3=SC/PC

4=SC/APC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

X=Others

Οπτική διαδρομή

ΜΙΝΙ 1X8 T.jpg

Διάσταση

ΜΙΝΙ 1X8 Τ SIZE.jpg
