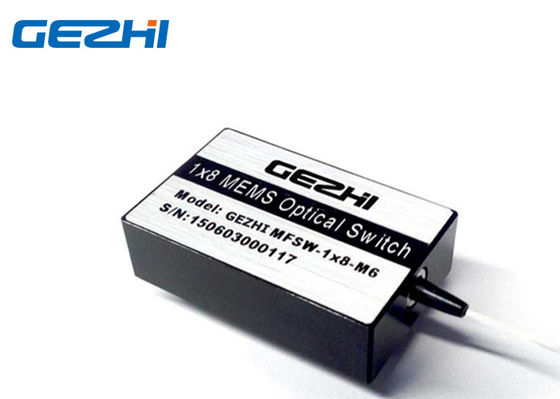

Πολυ διακόπτες οπτικών ινών καναλιών μίνι 1x8 1550nm MEMS

Name: Πολυ διακόπτες οπτικών ινών καναλιών μίνι 1x8 1550nm MEMS
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MMS-1x8
Price: 535.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	GZ-MMS-1x8
Μούβ:	1PC
τιμή:	Διαπραγματεύσιμα
Delivery Time:	2-7 ημέρες εργασίας
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE RoHS ISO9001

Όνομα προϊόντων:

Οπτικός διακόπτης MEMS

Κανάλι:

1x8

Μήκος κύματος:

1310&1550nm

Τύπος ελέγχου:

TTL / I2C ή TTL / RS232

Συνδετήρας:

LC/UPC

Εφαρμογή:

Δίκτυα DWDM

Συσκευασία λεπτομέρειες:

2pcs σε έναν αφρό με το πλαστικό κιβώτιο

Δυνατότητα προσφοράς:

60000pcs το μήνα

Επισημαίνω:

οπτικός διακόπτης 1550nm MEMS

Opto μηχανικός διακόπτης MEMS

1x8 opto μηχανικός διακόπτης

Περιγραφή του προϊόντος

Η μίνι οπτική ίνα 1x8 MEMS μεταστρέφει το Micro-Electro-Mechanical οπτικό διακόπτη συστημάτων

Οι διακόπτες οπτικών ινών GEZHI 1x8 χρησιμοποιούν το τσιπ του (MEMS) συστημάτων μικροϋπολογιστής-ηλεκτρο-Mechnaical. Αυτό το οπτικό πολυ κανάλι προσφοράς διακοπτών μέχρι 24port. με το γρήγορο χρόνο διακοπής, υψηλό - ποιοτικά χαρακτηριστικά γνωρίσματα. Αυτοί οι όλος-οπτικοί διακόπτες είναι αμφίδρομοι και μπορούν να χρησιμοποιηθούν είτε στο 1xN είτε την κατεύθυνση Nx1.

Χαρακτηριστικά γνωρίσματα

Μικρή συσκευασία

Βάση στην τεχνολογία MEMS
Υψηλή σταθερότητα, υψηλή αξιοπιστία

Να μη-κλείσει με το μάνταλο
Εποξικός-ελεύθερος στην οπτική πορεία

Εφαρμογές

Δίκτυα DWDM
Όργανο ελέγχου καναλιών
Ε&Α στο εργαστήριο
Διαμορφώσιμο OADM

Προδιαγραφή

Παράμετροι	Μονάδα	GZ-FSW-MEMS-1×N (N≤24)
Σειρά μήκους κύματος	NM	SM	ΚΚ
Σειρά μήκους κύματος	NM	1310±20 ή 1550±20 ή 1625±20	850±20 ή 1310±20 ή 1550±2
Μήκος κύματος δοκιμής	NM	1310 / 1550/1625	850 / 1310/1550
Εισαγωγή Loss1, 2	DB	1.0 (ΤΥΠΟΣ) 1,2 (ΑΝΩΤΑΤΑ) N≤16 1.2 (ΤΥΠΟΣ) 1,8 (ΑΝΩΤΑΤΑ) N≤24	0,8 (ΤΥΠΟΣ) 1,0 (ΑΝΩΤΑΤΑ) N≤8 1.0 (ΤΥΠΟΣ) 1,5 (ΑΝΩΤΑΤΑ) N≤12
Επιστροφή Loss1,2	DB	≥40	≥25
Crosstalk1	DB	≥50	≥30
WDL	DB	≤0.3
PDL	DB	≤0.15
Επανάληψη	DB	≤±0.05
Παροχή ηλεκτρικού ρεύματος	Β	5~12
Διάρκεια	Κύκλοι	≥109
Χρόνος διακοπτών	κα	≤20
Δύναμη μετάδοσης	MW	≤500
Λειτουργούσα θερμοκρασία	℃	-5~+70
Θερμοκρασία αποθήκευσης	℃	-40~+85
Διάσταση	χιλ.	(Τύπος Α) 39,1 (L) Χ 24,7 (W) Χ 11 (Χ) ±0.2
Διάσταση	χιλ.	(Τύπος Β) 65 (L) Χ 24,7 (W) Χ 11 (Χ) ±0.2
Σημείωση: 1. Μέσα στη λειτουργούντα θερμοκρασία και SOP. 2. Αποκλείοντας τους συνδετήρες.

Ανάθεση καρφιτσών

MS1

Καρφίτσα	Όνομα	Περιγραφή	I/O	προδιαγραφή	Μονάδα
1	NC	Μην συνδεμένος
2	VCC	Παροχή ηλεκτρικού ρεύματος		5~12	VDC
3	το /STROBE	Σήμα στροβοσκόπιων, μειωμένη άκρη ενεργός		TTL
4	GND	Έδαφος
5	D0	Data0 εισαγωγή		TTL
6	D1	Data1 εισαγωγή		TTL
7	D2	Data2 εισαγωγή		TTL
8	NC	Μην συνδεμένος
9	TXD	RS232 διαβιβάζει	ΕΞΩ	TTL
10	RXD	RS232 λαμβάνει		TTL
11	GND	Έδαφος
12	NC	Μην συνδεμένος
13	D3	Data3 εισαγωγή		TTL
14	το /RESET	Αναστοιχειοθέτηση υλικού, χαμηλός ενεργός λογικής		TTL

MS2

Καρφίτσα	Όνομα	Περιγραφή	I/O	προδιαγραφή	Μονάδα
1	NC	Μην συνδεμένος
2	VCC	Παροχή ηλεκτρικού ρεύματος		5~12	VDC
3	NC	Μην συνδεμένος
4	GND	Έδαφος
5	A0	ΙδιεύθυνσηA0²Γ		TTL
6	SDA	Ι²στοιχείαΓ	IN/OUT	TTL
7	SCL	Ιρολόι²Γ		TTL
8	NC	Μην συνδεμένος
9	NC	Μην συνδεμένος
10	NC	Μην συνδεμένος
11	GND	Έδαφος
12	NC	Μην συνδεμένος
13	Α1	ΙδιεύθυνσηΑ1²Γ		TTL
14	το /RESET	Αναστοιχειοθέτηση υλικού, χαμηλός ενεργός λογικής		TTL

Πληροφορίες διαταγής

GZ-MMS-1x8-Χ

Τρόπος

Κανάλι

Μήκος κύματος

Τύπος ινών

Μήκος ινών

Συνδετήρας

Τύπος ελέγχου

MMS=Mini

Διακόπτης MEMS

1xN

Διευκρινίστε το Ν, όπου N≤24

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others

1=SMF-28

X=Customized

05=0.5M

10=1.0m

X=Others

NC=None

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

1=TTL/I2C

2=TTL/RS232
