| Όνομα προϊόντων: | Διακόπτης Fiberoptic MEMS | Κανάλι: | 1x16 |
|---|---|---|---|
| Μήκος κύματος: | 1310&1550nm | Τύπος ελέγχου: | Να μη-κλείσει με το μάνταλο |
| Συνδετήρας: | κανένας | Εφαρμογή: | Παρακολούθηση καναλιού |
| Υψηλό φως: | mems διακόπτης οπτικών ινών,RS232 οπτικός διακόπτης,οπτικός διακόπτης 1x16 MEMS |
||

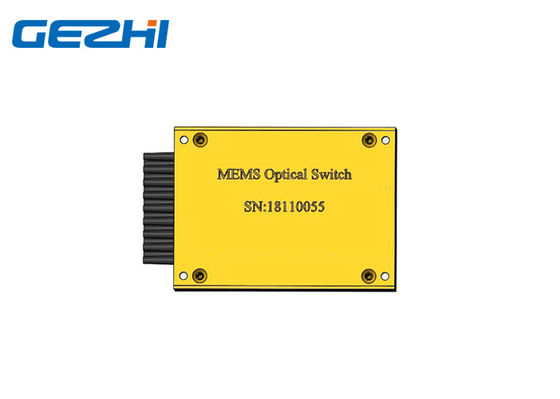

1x16 ευρύς passband MEMS οπτικός διακόπτης ινών Singlemode
Ο οπτικός διακόπτης MEMS GEZHI είναι βασισμένος σε ένα micro-electromechanical τσιπ του (MEMS) συστημάτων. Το τσιπ MEMS αποτελείται από έναν ηλεκτρικά κινητό καθρέφτη σε μια υποστήριξη πυριτίου. Μια τάση που εφαρμόζεται στο τσιπ MEMS αναγκάζει τον καθρέφτη για να περιστραφεί, το οποίο αλλάζει τη σύζευξη του φωτός μεταξύ των ινών εισαγωγής και παραγωγής του οπτικού διακόπτη MEMS.
Χαρακτηριστικά γνωρίσματα
Χρόνοι διακοπής υψηλής ταχύτητας
Υψηλή σταθερότητα και υψηλή αξιοπιστία
Χαμηλή απώλεια εισαγωγής και χαμηλό PDL
Αναίσθητος στον κλονισμό και τη δόνηση
Εφαρμογές
Μετατροπή
Έλεγχος δικτύων
Φράξιμο
Προδιαγραφή
| Παράμετρος | Μονάδα | Αξία |
| Κανάλι μετατροπής | -- | 1XN (1X4,1X8,1x12,1X16,1X32) |
| Μήκος κύματος | NM | Γ band/L band/C+L/others |
| Απώλεια εισαγωγής | DB | ≤0.8/1.0/1.2/1.5/1.7 |
| Επανάληψη | DB | ≤±0.02 |
| Επιστροφής απώλεια | DB | ≥50 |
| Διαγώνια συζήτηση | DB | ≥50 |
| Εξαρτώμενη απώλεια μήκους κύματος | DB | ≤0.3 |
| Εξαρτώμενη απώλεια πόλωσης | DB | ≤0.2 |
| Εξαρτώμενη απώλεια θερμοκρασίας | DB | ≤0.3 |
| Χρόνος διακοπής | κα | ≤15 |
| Οπτικός χειρισμός δύναμης | MW | ≤500 |
| Τύπος διακοπτών | -- | Να μη-κλείσει με το μάνταλο |
| Τάση ισχύος | Β | 5±10% |
| Κατανάλωση ισχύος | W | ≤0.4 |
| Διάρκεια | Κύκλοι | 1 δισεκατομμύριο λεπτά. |
| Λειτουργούσα θερμοκρασία | ℃ | -5 ~+70 |
| Λειτουργούσα σχετική υγρασία | %RH | 5~90 |
| Θερμοκρασία αποθήκευσης | ℃ | -40 ~ +85 |
| Σχετική υγρασία αποθήκευσης | %RH | 5~90 |
| Τύπος ινών | -- | Smf-28 ή αντίτιμο |
Σημειώσεις:
1. Διευκρινισμένος χωρίς συνδετήρες
2. Ζώνη Ο: 1290~1330nm, ζώνη Γ: 1530~1570nm, ζώνη Λ: 1570~1610nm, πλήρης ζώνη: 1270~1620nm
3. Το IL μετριέται CWL, 23 ℃. Το IL είναι για την ενιαίος-ταινία. Η διπλός-ταινία προσθέτει 0,2 DB.
4. WDL μετριέται σειρά α +/- 20nm σε 23 ℃
5. Η επανάληψη καθορίζεται μετά από 100 κύκλους
6. Τύπος ινών: Smf-28 με σωλήνα ή το αντίτιμο 0.9mm το χαλαρό
Τσιπ MEMS
Πληροφορίες διαταγής
GZ-κράτος-1x16-Χ
| Τρόπος | Κανάλι | Μήκος κύματος | Τύπος ινών | Μήκος ινών | Συνδετήρας | Τύπος ελέγχου |
| MS=MEMS διακόπτης |
1xN Διευκρινίστε το Ν, όπου N≤32 |
1=O ζώνη 2=C ζώνη 3=L ζώνη 4=C+L 5=O+C X=Customized |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
