| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2 διακόπτης οπτικών ινών |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

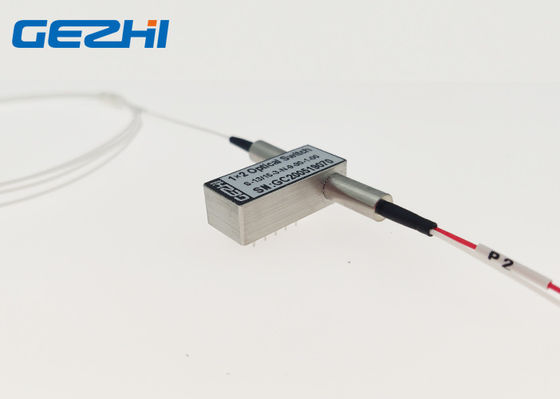

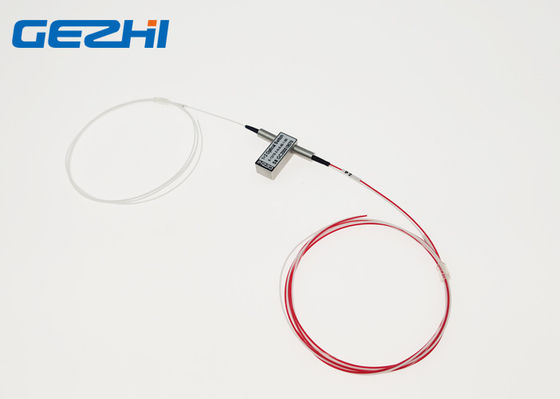

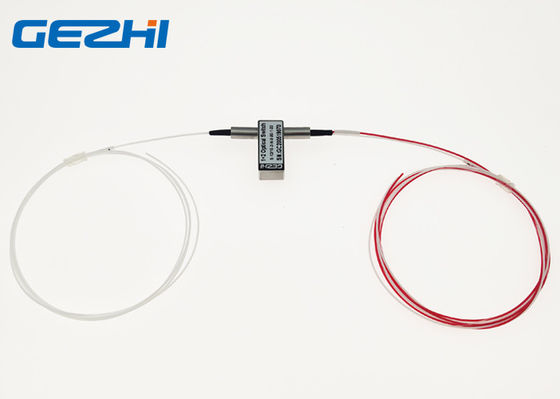

1x2 οπτικοί διακόπτες Single-mode 1550nm πρισμάτων οπτικών ινών χωρίς συνδετήρα
Οπτικοί διακόπτες πρισμάτων οπτικών ινών GEZHI 1x2 configurate από τον τύπο 1x2 με τρεις ίνες και δύο κράτη. Συνδέει χωρίς οποιοδήποτε συνδετήρα για την προσαρμοσμένη και με μη-κλεισμένη με μάνταλο τάση 3V, PCB moutable. Οι οπτικοί διακόπτες πρισμάτων οπτικών ινών GEZHI 1x2 συνδέουν τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Οι διακόπτες οπτικών ινών είναι apllication στην οπτικές προστασία και την αποκατάσταση δικτύων, έρευνα και ανάπτυξη και προστασία εξοπλισμού μετάδοσης.
Χαρακτηριστικά γνωρίσματα
Μικρότερο μέγεθος
Χαμηλή απώλεια εισαγωγής
Μη-κλεισμένη με μάνταλο τάση τύπων 3V
Χωρίς συνδετήρα για προσαρμοσμένος
Βιομηχανικός τύπος διαθέσιμος
Εφαρμογές
Οπτικός έλεγχος δικτύων
δρομολογητής μήκους κύματος
Reconfigurable προσθέστε/ρίξτε τους πολυδιαυλωτές
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |

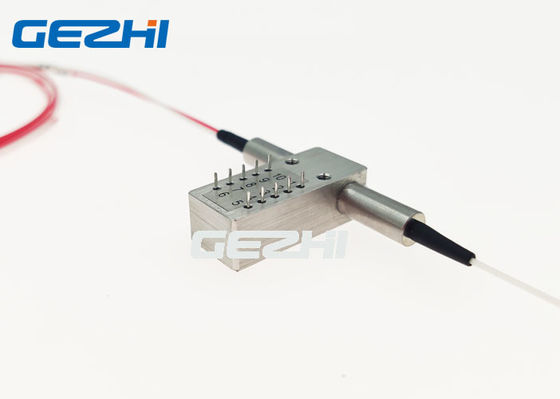

Καρφίτσες
| Τύπος | Καρφίτσα | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 1×2 | κανάλι | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να κλείσει με το μάνταλο | P1-P2 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P2 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
1x2 οπτικές πληροφορίες διαταγής διακοπτών
GZ-FSW-1x2-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Προδιαγραφή
|
Παράμετροι |
Gz-fsw-1×2 | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργούν μήκος κύματος | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,5 Max: 1.0 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
|
Παροχή ηλεκτρικού ρεύματος |
Β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+80 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (Λ) 27× (W) 12.0× (Χ) 8,2 | |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Βίντεο
|
|
