| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2 οπτικός διακόπτης |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

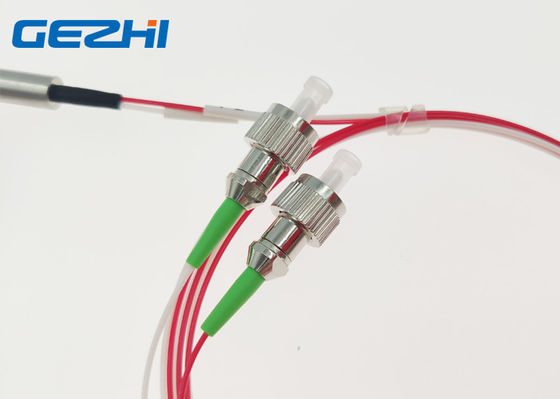

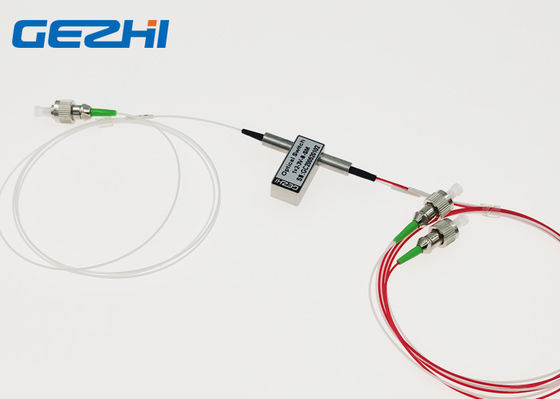

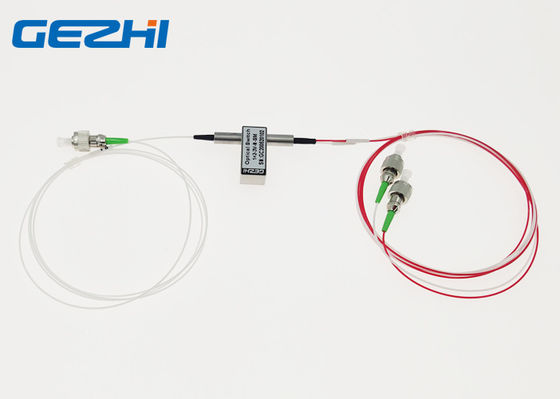

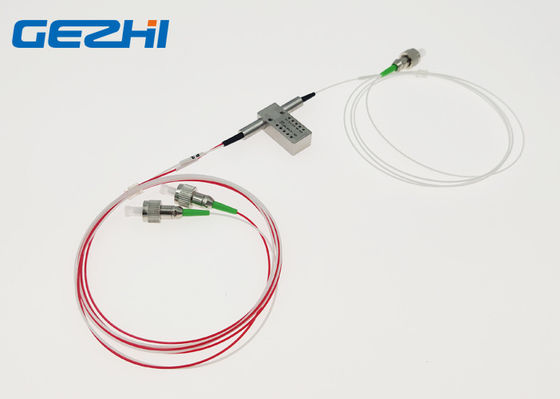

1260~1650nm ευρύς συνδετήρας διακοπτών 3V FC/APC μήκους κύματος 1x2 οπτικός
Οπτικός διακόπτης μήκους κύματος GEZHI 1260~1650nm ευρύς configurate από τον τύπο 1x2 με τρεις ίνες και δύο κράτη. Συνδέει με τον πράσινο συνδετήρα FC/APC και την μη-κλεισμένη με μάνταλο τάση 3V. Οπτικός διακόπτης μήκους κύματος 1x2 GEZHI 1260~1650nm ο ευρύς συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Ο οπτικός διακόπτης είναι apllication στον οπτικό έλεγχο δικτύων, ο δρομολογητής μήκους κύματος και reconfigurable προσθέτει/ρίχνει τους πολυδιαυλωτές.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Μικρότερο μέγεθος
Μη-κλεισμένη με μάνταλο τάση τύπων 3V
FC/APC συνδετήρας
Βιομηχανικός τύπος διαθέσιμος
PCB Mountable
Εφαρμογές
Οπτικές προστασία και αποκατάσταση δικτύων
Έρευνα και ανάπτυξη
Προστασία εξοπλισμού μετάδοσης
1x2 οπτικές πληροφορίες διαταγής διακοπτών
GZ-FSW-1x2-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Προδιαγραφή
|
Παράμετροι |
Gz-fsw-1×2 | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργούν μήκος κύματος | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,5 Max: 1.0 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
|
Παροχή ηλεκτρικού ρεύματος |
Β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+80 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (Λ) 27× (W) 12.0× (Χ) 8,2 | |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Καρφίτσες
| Τύπος | Καρφίτσα | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 1×2 | κανάλι | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να κλείσει με το μάνταλο | P1-P2 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P2 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |
Βίντεο
|
|
