Μήκος κύματος: | πλέγμα ITU-τ @DWDM 50GHz | Κανάλι: | 96CH |
---|---|---|---|
Συνδετήρας: | LC/UPC προσαρμοστής | Συσκευασία: | 19» 1U Rackmount |
Όνομα προϊόντων: | AWG DWDM 96 CH | Χαρακτηριστικά γνωρίσματα: | Χαμηλή απώλεια εισαγωγής |
Υψηλό φως: | Ζώνη DWDM AAWG Γ,50GHz AWG Mux Demux,48CH AWG |
Γ-ταινία 96 αθερμική ενότητα AWG Mux/Demux CH 50GHz με τον τύπο Gaussion
Η συσκευή GEZHI 50Ghz DWDM AAWG (αθερμικό παραταγμένο κιγκλίδωμα κυματοδηγού), βασισμένη στο πυρίτιο στην τεχνολογία πυριτίου, σχεδιάζεται για τις εφαρμογές διαστήματος καναλιών ITU όπου καμία ηλεκτρική δύναμη δεν απαιτείται. Λειτουργεί στο κανάλι 50GHz ή 100GHz που χωρίζει κατά διαστήματα τα μήκη κύματος από το 1526 NM πλέγματος DWDM ITU σε 1565nm. Το AAWG DWDM μπορεί να χρησιμοποιηθεί για να αντικαταστήσει τα παραδοσιακά προϊόντα TFF (φίλτρο λεπτών ταινιών) DWDM για τις περιπτώσεις όπου καμία δύναμη δεν είναι διαθέσιμη. Το χαμηλότερο κόστος και η υψηλή επίδοση το κάνουν την ιδανική λύση για το μετρό και τις μεγάλης απόστασης εφαρμογές DWDM. GEZHI παρέχει ότι μια σειρά προσαρμοσμένων συσκευών AAWG DWDM MUX/DEMUX που συσκευάζονται ράφι 19 στο» 1U τοποθετεί για να καλύψει τις διαφορετικές απαιτήσεις στη μορφή φάσματος, τη διαμόρφωση λιμένων (λιμένες 1310nm και ελέγχου διαθέσιμοι), το λειτουργούν μήκος κύματος, τον τύπο ινών, το μήκος ινών, το συνδετήρα εισαγωγής, και το συνδετήρα παραγωγής.
Χαρακτηριστικά γνωρίσματα
Ευρεία ζώνη περασμάτων
Χαμηλή απώλεια εισαγωγής
Υψηλή απομόνωση καναλιών
Υψηλές σταθερότητα και αξιοπιστία
Εφαρμογές
Δίκτυο πρόσβασης
WDM δίκτυο
Τηλεπικοινωνίες
Προδιαγραφή
Παράμετρος | Προδιαγραφές | Μονάδα | Σχόλιο | ||
Λ. | Max | ||||
Κανάλι εισαγωγής | 1 | ||||
Κανάλι παραγωγής | 96 | 80, 96 κανάλια διαθέσιμα | |||
Διάστημα καναλιών | 50 | Ghz | |||
1dB εύρος ζώνης |
0,18 |
NM | Τύπος Gaussion | ||
3dB εύρος ζώνης |
0,28 |
NM | |||
I.L | 7 | DB | Χειρότερη περίπτωση passband ITU | ||
I.L UNI. | 1 | DB | |||
Κυματισμός | 0,7 | DB | Παραλλαγή απώλειας passband ITU | ||
PDL | 0,5 | DB | Μέγιστη αξία passband ITU | ||
Παρακείμενη λογομαχία | 22 | DB | Χειρότερη περίπτωση passband ITU | ||
Μη-δίπλα στη λογομαχία | 27 | DB | Χειρότερη περίπτωση passband ITU | ||
Συνολική λογομαχία | 20 | DB | Συσσωρευτική λογομαχία όλων των άλλων καναλιών | ||
Επιστροφής απώλεια | 40 | DB | |||
Μέγιστη συνεχής οπτική δύναμη | 250 | MW | Μέγιστη οπτική δύναμη εισαγωγής | ||
Χρωματική διασπορά (CD) | -20 | +20 | ps/nm | ||
PMD | 0,5 | CP |
Σχέδιο

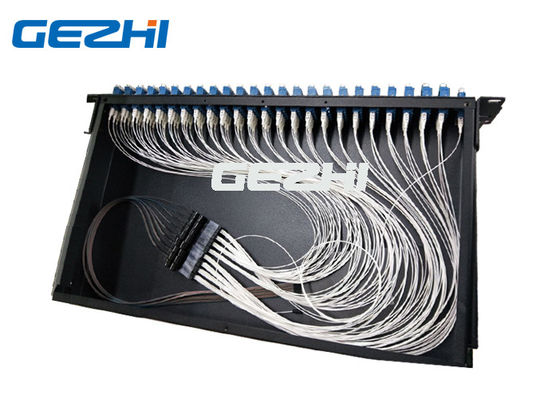

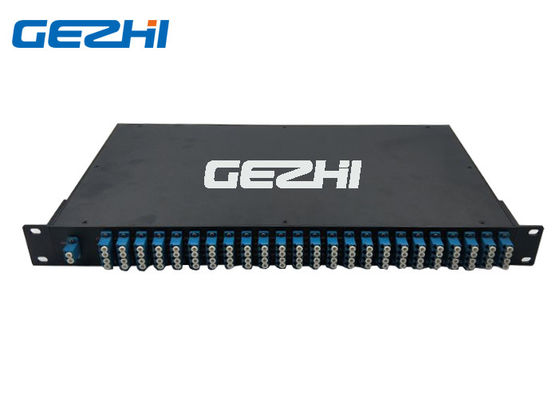

Εικόνα συσκευασίας
