| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x8 οπτικός διακόπτης |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

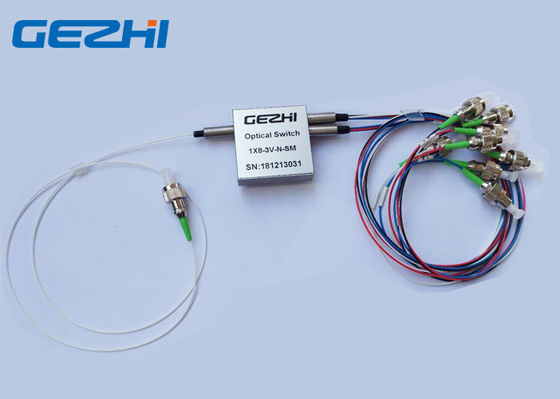

Κλεισμένος με μάνταλο opto-μηχανικός οπτικός διακόπτης διακοπτών 1x8 οπτικών ινών με το μικρό μέγεθος 1310&1550nm
Η opto-μηχανική οπτική υποστήριξη διακοπτών GEZHI “1x8 (διακόπτης οπτικών ινών 1×8) όλο το μήκος κύματος στο πολλαπλού τρόπου μήκος κύματος 1260nm~1650nm ή 850nm, ο μίνι τύπος της με το μέγεθος 35x35x9mm και με FC/APC. προσφέρει την υπερβολιή υψηλός αξιοπιστία, τη χαμηλή απώλεια εισαγωγής, τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Οι οπτικοί διακόπτες χρησιμοποιούνται ευρέως για την προστασία συσκευών αποστολής σημάτων και δεκτών, την προστασία, το οπτικό σύστημα δικτύων, δοκιμής δικτύων και Instrumentations.
Χαρακτηριστικά γνωρίσματα
Μικροσκοπικό μέγεθος
Χαμηλή απώλεια εισαγωγής, χαμηλή διαγώνια συζήτηση
Ευρεία λειτουργούσα σειρά μήκους κύματος
Σύντομος χρόνος διακοπής
Δις -δις-directionalLow οπτικές διαστρεβλώσεις
Εφαρμογές
Δίκτυο μητροπολιτικής περιοχής
Ε&Α στο εργαστήριο
Έλεγχος συστημάτων
Προστασία και αποκατάσταση δικτύων
Ενοργάνωση, δοκιμή, και μέτρηση
Προδιαγραφή
| 1×8 οπτικός διακόπτης τύπων Τ | Μονάδα | Χαρακτηριστικός |
| Μήκος κύματος λειτουργίας | NM | 850nm ή 1260~1650nm |
| Απώλεια εισαγωγής | DB | <1><1> |
| Εξαρτώμενη απώλεια μήκους κύματος | DB | <0><0> |
| Εξαρτώμενη απώλεια πόλωσης | DB | <0> |
| Επιστροφής απώλεια | DB | ΚΚ: >35, SM: >55 |
| Διαγώνια συζήτηση | DB | ΚΚ: >40, SM: >55 |
| Χρόνος διακοπής | κα | Χαρακτηριστικός: 4 Max: 10 |
| Επανάληψη | DB | <> |
| Διάρκεια | Κύκλοι | >10 εκατομμύρια |
| Τύπος μετατροπής | Να κλείσει με το μάνταλο/να μη-κλείσει | |
| Οπτικός χειρισμός δύναμης | MW | <500mw> |
| Λειτουργούσα τάση | VDC | 3V ή 5V |
| Λειτουργούσα θερμοκρασία | ℃ | 0~+70 |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
| Τύπος ινών | / | SM/MM ίνα |
| Διάσταση συσκευασίας | χιλ. | 35L Χ 35W Χ 9H |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Διαταγή των πληροφοριών
GZ-FSW-1x8T-Χ
| Χ | ΧΧ | Χ | Χ | ΧΧ | ΧΧ | Χ |
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Ηλεκτρικός
| Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
| 5V να κλείσει με το μάνταλο | 4.5~5.5 Β | 22.2 (±10%) μΑ | 202.5 (±10%) Ω |
| να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 Β | 31 (±10%) μΑ | 145 (±10%) Ω |
| 3V να κλείσει με το μάνταλο | 2.7~3.3 Β | 33.3 (±10%) μΑ | 90 (±10%) Ω |
| να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 Β | 46.7 (±10%) μΑ | 64.2 (±10%) Ω |
Διάσταση
Καρφίτσες
Βίντεο
|
|
| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x8 οπτικός διακόπτης |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |

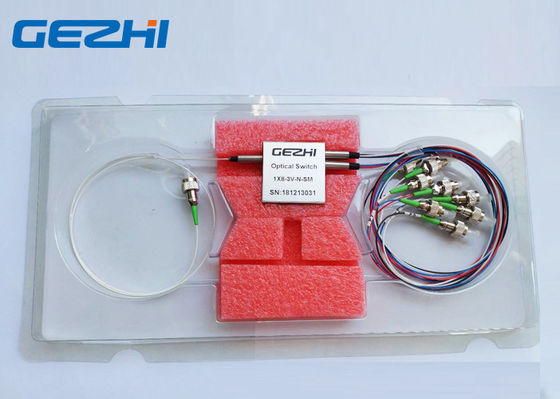

| Πληροφορίες συσκευασίας: | 2pcs σε έναν αφρό με το πλαστικό κιβώτιο |
