| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-2x2BA |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Να μη-κλείσει με το μάνταλο 2x2 SM 1310/1550nm ενότητα διακοπτών παράκαμψης οπτικών ινών
Συσκευασία ενότητας διακοπτών παράκαμψης οπτικών ινών GEZHI 2x2 σε μια περίπτωση μετάλλων με την υψηλή λειτουργούσα θερμοκρασία. Του έρχεται με 1310&1550nm που ο singlemode να μη-κλείσει με το μάνταλο τύπος SC/APC. 2x2 ο Fiberoptic διακόπτης παράκαμψης συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Αυτό επιτυγχάνεται χρησιμοποιώντας μια εκκρεμή opto-μηχανική ιδιόκτητη διαμόρφωση διπλωμάτων ευρεσιτεχνίας και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου. Ο διακόπτης προσφέρει την υπερβολιή υψηλός αξιοπιστία και τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Τα 2x2 παρακάμπτουν τους fiberoptic διακόπτες είναι αληθινή λύση μετατροπής για τις οπτικές εφαρμογές δικτύωσης.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
ΑΤΟΜΟ
Ε&Α στο εργαστήριο
Έλεγχος συστημάτων
Διαμορφώσιμο OADM
Προδιαγραφή
|
Παράμετροι
|
Gz-fsw-2×2BA | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργία avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,7 Max: 1.0 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | χρόνοι | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Διάσταση | χιλ. | (L) (W) 30.0× (Χ) 12,8 η προσαρμογή 55.0× είναι διαθέσιμη. | |
Οπτική διαδρομή
| PN | Οπτική πορεία | Ηλεκτρικό Drive | Αισθητήρας θέσης | Οπτική διαδρομή | |||
| Gz-fsw-2×2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| Να μη-κλείσει με το μάνταλο | P1-P3 | -- | -- | Κλείστε | / |
|
Παράκαμψη |
| P1-P4 P2-P3 |
V+ | GND | Ανοικτός | / |
|
Κανονικός | |
Πληροφορίες διαταγής
GZ-2×2BA-Χ-ΧΧ-Χ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

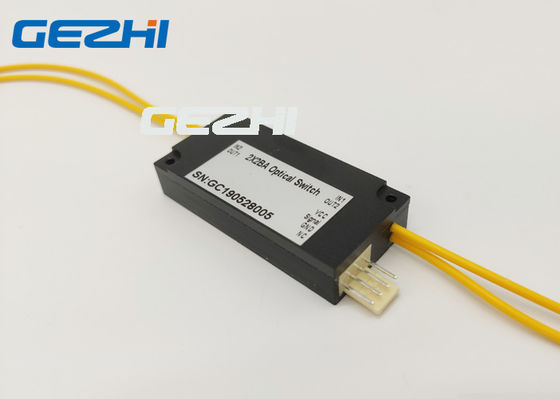

2x2 οπτική εικόνα ενότητας διακοπτών παράκαμψης ινών
