| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 2x2B οπτικός διακόπτης ινών |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

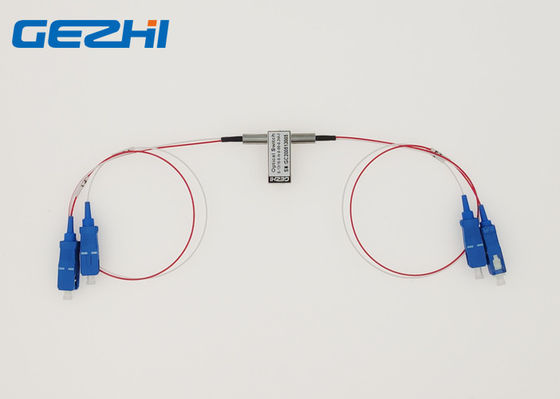

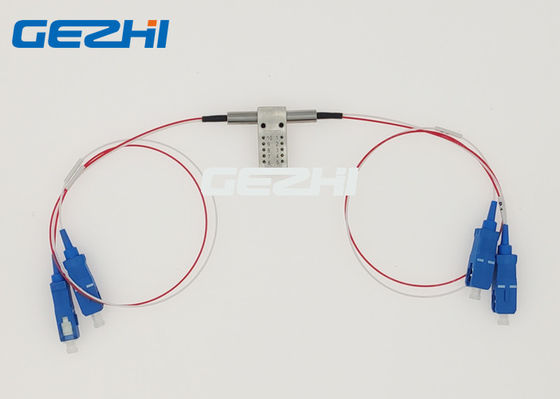

2x2B μηχανικός οπτικός διακόπτης 1310nm ινών με 1meter SC/UPC ινών SM
Οπτικός διακόπτης ινών GEZHI 2x2B ο μηχανικός συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Η εργασία του με 1310nm wavelenght (1260~1650nm διαθέσιμο). Αυτό επιτυγχάνεται χρησιμοποιώντας μια εκκρεμή opto-μηχανική ιδιόκτητη διαμόρφωση διπλωμάτων ευρεσιτεχνίας και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου. Ο οπτικός διακόπτης ινών 2x2B μηχανικός προσφέρει την υπερβολιή υψηλός αξιοπιστία και τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Ο οπτικός διακόπτης ινών 2x2B μηχανικός είναι αληθινή λύση μετατροπής για τις οπτικές εφαρμογές δικτύωσης.
Χαρακτηριστικά γνωρίσματα
PCB Mountable
Μικρότερο μέγεθος
Χαμηλή απώλεια εισαγωγής ‐
Γρήγορη ταχύτητα μετατροπής
Βιομηχανικός τύπος διαθέσιμος
Διαθέσιμος στον ενιαίο τρόπο/τον πολυ τρόπο
Εφαρμογές
Οπτικός έλεγχος δικτύων
Οπτικές αποκατάσταση και προστασία δικτύων
Διαμορφώσιμος οπτικός προσθέτει/πτώση
Προστασία εξοπλισμού μετάδοσης
Έρευνα και ανάπτυξη
Δρομολογητής μήκους κύματος
Η μηχανική ίνα GEZHI 2x2B που ο οπτικός διακόπτης που χρησιμοποιείται ευρέως για την οπτικές προστασία netrwork/την αποκατάσταση, δρομολόγηση οπτικών σημάτων, reconfigurable προσθέτει/ρίχνει τους πολυδιαυλωτές, ο οπτικός σταυρός συνδέει το (OXC), τον οπτικό έλεγχο δικτύων, τους οπτικούς εξοπλισμούς δοκιμής, κ.λπ.
Προδιαγραφή
| Παράμετροι | Gz-fsw-2×2B | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργία avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,6 Max: 0,8 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | χρόνοι | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (L) (W) 12.0× (Χ) 8,2 η προσαρμογή 27.0× είναι διαθέσιμη. | |
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |
Καρφίτσες
| Παράμετροι | Καρφίτσες | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 2×2B | Οπτική πορεία | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να μη-κλείσει με το μάνταλο | P1-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P4, P2-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| να κλείσει με το μάνταλο | P1-P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P4 P2-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Πληροφορίες διαταγής
GZ-2x2B-Χ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Βίντεο
|
|
