| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2A οπτικός διακόπτης |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

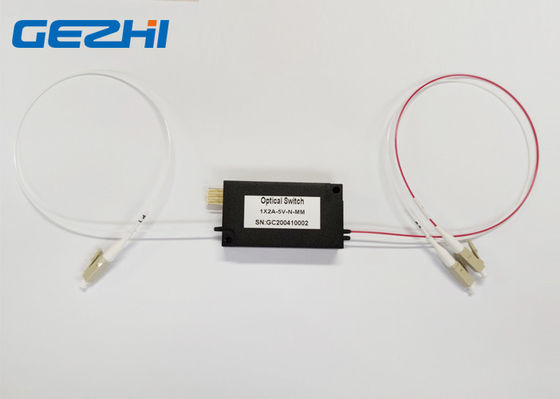

1x2A πολυ να μη-κλείσει με το μάνταλο 5V διακοπτών τρόπου 850nm οπτικό με τη μίνι περίπτωση μετάλλων
GEZHI 1x2A πολυ συσκευασία διακοπτών τρόπου 850nm οπτική σε μια μίνι περίπτωση μετάλλων και έλεγχος με 4pins. Το στοιχείο μη-κλείνει την τάση 5V με το συνδετήρα LC/PC με το μάνταλο. Η προσαρμοσμένη προδιαγραφή είναι διαθέσιμη.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Γρήγορη ταχύτητα μετατροπής
Μικρότερο μέγεθος
Υψηλή λειτουργούσα θερμοκρασία
Εφαρμογές
OADM
ΑΤΟΜΟ
Έλεγχος συστημάτων
Συστατική δοκιμή
Προδιαγραφή
|
Παράμετροι |
Gz-fsw-1×2A | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργούν μήκος κύματος | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,5 Max: 1.0 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
|
Παροχή ηλεκτρικού ρεύματος |
Β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | 0~+70 ή -40~+85 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Διάσταση | χιλ. | (Λ) 55× (W) 30× (Χ) 12,8 | |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Οπτική διαδρομή
| Πρότυπο ελέγχου | Ηλεκτρικό Drive | Αισθητήρας θέσης | Οπτική πορεία | ||
| Καρφίτσα 1 | Καρφίτσα 2 | Pin3- Pin4 | |||
| Να κλείσει με το μάνταλο | V+ | GND | Ανοικτός | P1-P2 | |
| GND | V+ | Κλείστε | P1-P3 | |
|
| Να μη-κλείσει με το μάνταλο | V+ | GND | Κλείστε | P1-P3 | |
| GND | GND | Ανοικτός | P1-P2 | |
|
| Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
| 5V να κλείσει με το μάνταλο | 4.5~5.5 | 36~44mA | 125Ω |
| να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 | 25~31mA | 178Ω |
| 3V να κλείσει με το μάνταλο | 2.7~3.3 | 54~66mA | 50Ω |
| να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 | 42~51mA | 65Ω |
1x2A οπτικές πληροφορίες διαταγής διακοπτών
GZ-FSW-1x2A-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
Βίντεο
|
|
