| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 2x2 Fiberoptic διακόπτης |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
2x2 να μη-κλείσει με το μάνταλο SC/UPC διακοπτών παράκαμψης μηχανικός Fiberoptic συνδετήρας
GEZHI 2x2 παρακάμπτει το Fiberoptic διακόπτη συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Αυτό επιτυγχάνεται χρησιμοποιώντας μια εκκρεμή opto-μηχανική ιδιόκτητη διαμόρφωση διπλωμάτων ευρεσιτεχνίας και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου. Ο διακόπτης προσφέρει την υπερβολιή υψηλός αξιοπιστία και τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Τα 2x2 παρακάμπτουν τους fiberoptic διακόπτες είναι αληθινή λύση μετατροπής για τις οπτικές εφαρμογές δικτύωσης.
Χαρακτηριστικά γνωρίσματα
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλή απώλεια εισαγωγής
Υψηλή απομόνωση καναλιών
Ιδιαίτερα σταθερός και αξιόπιστος
Εποξική ελεύθερη οπτική πορεία
Να κλείσει με το μάνταλο ή να μη-κλείσει
Εφαρμογές
Δρομολόγηση οπτικών σημάτων
Οπτικές προστασία/αποκατάσταση Netrwork
Διαμορφώσιμος οπτικός προσθέτει/πτώση
Προστασία συσκευών αποστολής σημάτων και δεκτών
Συστήματα δοκιμής δικτύων
Ενοργάνωση
Προδιαγραφή
| Παράμετροι | Gz-fsw-2×2B | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργία avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,6 Max: 0,8 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | χρόνοι | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (L) (W) 12.0× (Χ) 8,2 η προσαρμογή 27.0× είναι διαθέσιμη. | |
Καρφίτσες
| Παράμετροι | Καρφίτσες | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 2×2B | Οπτική πορεία | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να μη-κλείσει με το μάνταλο | P1-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P4, P2-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| να κλείσει με το μάνταλο | P1-P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P4 P2-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |
Πληροφορίες διαταγής
Gz-2×2B
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

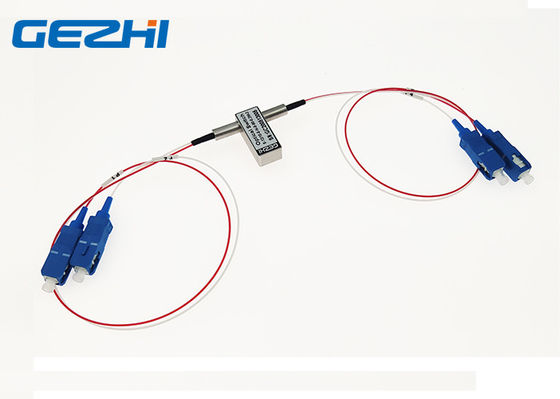

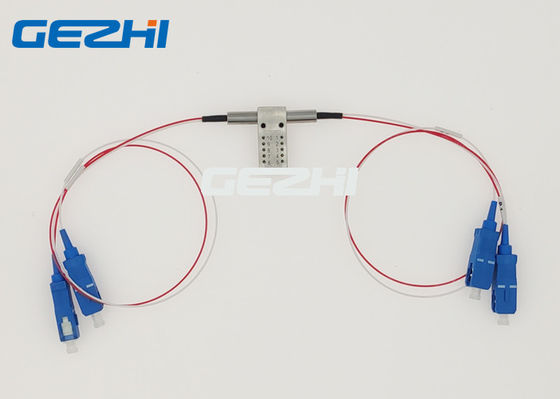

2x2 Fiberoptic εικόνα διακοπτών παράκαμψης
