| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x3 οπτικοί διακόπτες |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
1x3 αμφίδρομοι να μη-κλείσει με το μάνταλο διακοπτών 3x1 ινών οπτικοί οπτικοί διακόπτες

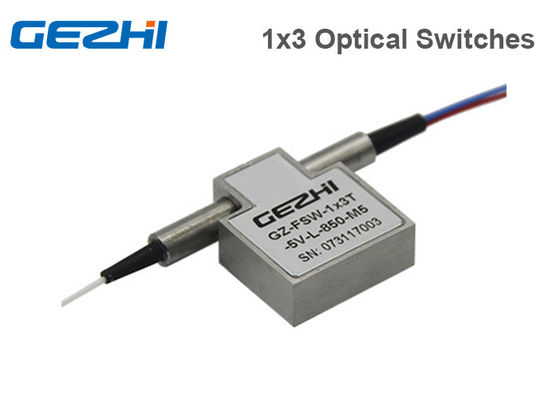

GEZHI Photonics 1×3 Τ οπτικοί διακόπτες ινών τύπων οι μηχανικοί (οπτικός διακόπτης 1×3) υποστηρίζουν όλο το μήκος κύματος σε 1260nm~1650nm ή το πολλαπλού τρόπου μήκος κύματος 850nm, αυτό προσφέρει τη χαμηλή απώλεια εισαγωγής, την υπερβολιή υψηλός αξιοπιστία, τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Οι οπτικοί διακόπτες ινών χρησιμοποιούνται ευρέως για την προστασία, το οπτικό σύστημα δοκιμής δικτύων, συσκευών αποστολής σημάτων και δικτύων, την προστασία δεκτών και Instrumentations.
Χαρακτηριστικά γνωρίσματα
Σύντομος χρόνος διακοπής
Μικροσκοπικό μέγεθος, συμπαγές σχέδιο
Χαμηλή διαγώνια συζήτηση, χαμηλή απώλεια εισαγωγής
Δις -δις-directionalLow οπτικές διαστρεβλώσεις
Ευρεία λειτουργούσα σειρά μήκους κύματος
Εφαρμογές
Ε&Α στο εργαστήριο
Δίκτυο μητροπολιτικής περιοχής
Έλεγχος συστημάτων
Προστασία και αποκατάσταση δικτύων
δοκιμή, ενοργάνωση και μέτρηση
Προδιαγραφή
| 1×3 διακόπτης τύπων Τ | Μονάδα | Χαρακτηριστικός |
| Μήκος κύματος λειτουργίας | NM | 850nm ή 1310/1490/1550nm |
| Απώλεια εισαγωγής | DB | <0> |
| Εξαρτώμενη απώλεια μήκους κύματος | DB | <0> |
| Εξαρτώμενη απώλεια πόλωσης | DB | <0> |
| Επιστροφής απώλεια | DB | SM: >55 ΚΚ: >40 |
| Διαγώνια συζήτηση | DB | SM: >55 ΚΚ: >40 |
| Χρόνος διακοπής | κα | Χαρακτηριστικός: 4 Max: 10 |
| Επανάληψη | DB | <>±0.02 |
| Διάρκεια | Κύκλοι | >10 εκατομμύρια |
| Τύπος μετατροπής | Να κλείσει με το μάνταλο/να μη-κλείσει | |
| Οπτικός χειρισμός δύναμης | MW | <500mw> |
| Λειτουργούσα τάση | VDC | 3V ή 5V |
| Λειτουργούσα θερμοκρασία | ℃ | -5~+70 |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
| Τύπος ινών | / | SM/MM ίνα |
| Διάσταση συσκευασίας | χιλ. | 27L Χ 23W Χ 8.2H |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Ηλεκτρικός
| Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
| 5V να κλείσει με το μάνταλο | 4.5~5.5 Β | 22.2 (±10%) μΑ | 202.5 (±10%) Ω |
| να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 Β | 31 (±10%) μΑ | 145 (±10%) Ω |
| 3V να κλείσει με το μάνταλο | 2.7~3.3 Β | 33.3 (±10%) μΑ | 90 (±10%) Ω |
| να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 Β | 46.7 (±10%) μΑ | 64.2 (±10%) Ω |
Καρφίτσες
Οπτική διαδρομή
Διαστάσεις
Διαταγή των πληροφοριών
| Χ | ΧΧ | Χ | Χ | Χ | ΧΧ | Χ | ΧΧ |
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Βίντεο
|
|
