| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | D2x2B-SM-13/15-5N |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

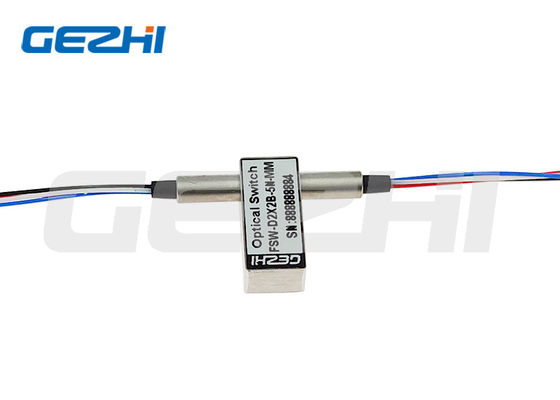

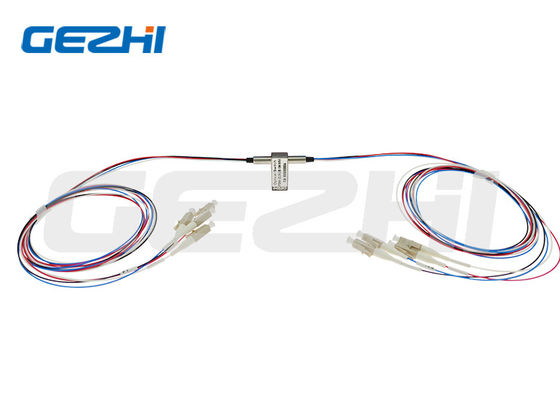

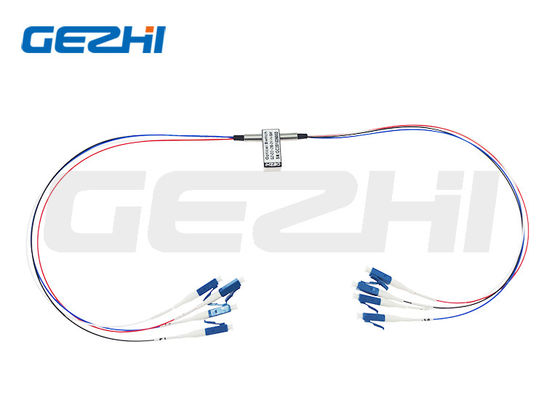

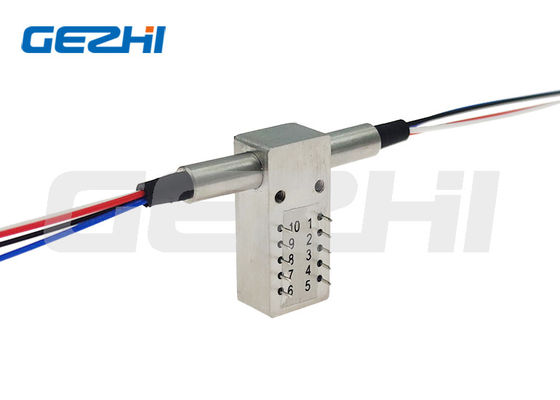

Διπλά 2x2 παρακάμπτουν τους opto-μηχανικούς οπτικούς διακόπτες
(οπτικός διακόπτης ινών 4x4)
Περιγραφή
Ο διπλός 2x2B Single-mode ή πολλαπλού τρόπου Mechanichal οπτικός διακόπτης GEZHI Photonics συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Αυτό επιτυγχάνεται χρησιμοποιώντας μια εκκρεμή opto-μηχανική ιδιόκτητη διαμόρφωση διπλωμάτων ευρεσιτεχνίας και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου.
Διπλό 2x2B GEZHI (D2x2B) υποστήριξη SM ή οπτική διακοπτών ΚΚ Mechanichal όλο το μήκος κύματος σε Singlemode 1310/1550nm και πολλαπλού τρόπου μήκος κύματος 850nm, αυτό προσφέρει την υπερβολιή υψηλός αξιοπιστία, τη χαμηλή απώλεια εισαγωγής, τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Οι οπτικοί διακόπτες χρησιμοποιούνται ευρέως για το οπτικό δίκτυο, την προστασία, την προστασία συσκευών αποστολής σημάτων και δεκτών, το σύστημα δοκιμής δικτύων και Instrumentations.
|
Χαρακτηριστικά γνωρίσματα Χαμηλή διαγώνια συζήτηση, χαμηλός εισαγωγής σταύλος rangeSeam-σφραγίδων μήκους κύματος LossWide λειτουργών packageHighly & reliableEpoxy-ελεύθερος στον οπτικό τρόπο PathSingle ή το πολλαπλού τρόπου optionalFail-χρηματοκιβώτιο που κλείνει με το μάνταλο και μη-που κλείνει |
Εφαρμογές Δίκτυο switchingSystem monitoringModule και προστασία και restorationInstrumentation δικτύων δικτύων περιοχής IntegrationMetropolitan συστημάτων (ΑΤΟΜΟ), δοκιμή, και μέτρηση |
Τεχνικό Paremeter
| Πρότυπο | Μονάδα | GZ-FSW-D2x2B | |
| Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 |
| μήκος κύματος | NM | 850&1300 | 1310&1550 |
| Απώλεια εισαγωγής | DB | Τύπος: 1.0 Max: 1.5 | |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Διαγώνια συζήτηση | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Τάση | β | 3.0 ή 5.0±0.5 | |
| Λειτουργούσα ζωή | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Χειρισμός δύναμης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Χρώμα ινών |
P1, P1: Μαύρο P2, P2: Κόκκινος P3, P3: Μπλε P4, P4: Άσπρος |
||
| Μέγεθος | χιλ. | 27.0×12.0×8.2 | |
| Σημείωση: 1 μέσα στη λειτουργούντα θερμοκρασία και SOP. 2 αποκλείοντας τους συνδετήρες. | |||
Βίντεο
|
|
