| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-1x1-13/15 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Η Co. GEZHI Photonics, ΕΠΕ είναι ένα εργοστάσιο που παράγουν κυρίως WDM CEx, DWDM, ενότητα AWG DWDM, CWDM, WDM φίλτρων, μηχανικός οπτικός διακόπτης όπως οπτικό διακόπτη καναλιών 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 και 1xN τον πολυ, τον οπτικό εξοπλισμό διακοπτών, τον οπτικό διακόπτη MEMS, MEM VOA, το οπτικό σκοινί κ.λπ. μπαλωμάτων.

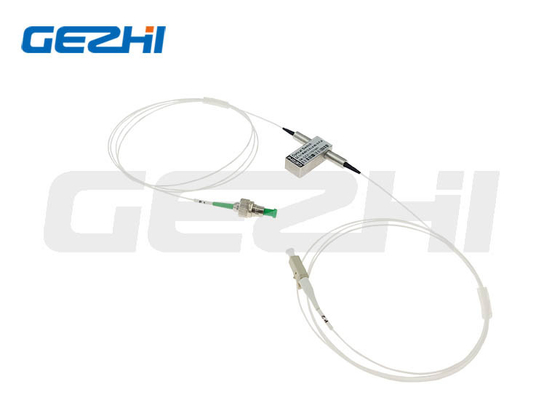

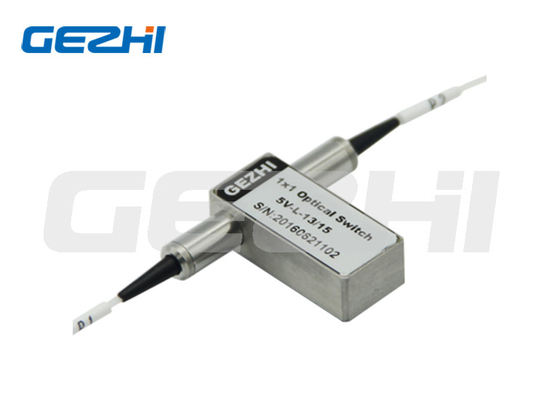

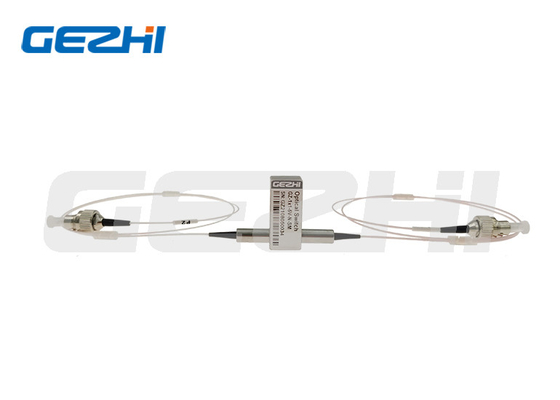

1x1 οπτικοί διακόπτες
Ο οπτικός διακόπτης 1x1 συνδέεται με την οπτική πορεία με τη σύνδεση ή το φράξιμο του οπτικού σήματος, το προϊόν ελέγχει από το ηλεκτρικό σήμα για να μεταστρέψει την οπτική πορεία. το άριστο σχέδιο κάνει το προϊόν να έχει τα πλεονεκτήματα της υψηλής σταθερότητας, υψηλή αξιοπιστία, χαμηλή απώλεια, τα οποία χρησιμοποιούνται ευρέως στη μετατροπή και την προστασία οπτικού
|
Χαρακτηριστικά γνωρίσματα Ασφαλές να κλείσει με το μάνταλο
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλές οπτικές διαστρεβλώσεις Εποξικός-ελεύθερη οπτική πορεία
Υψηλή αξιοπιστία
|
Εφαρμογές Φράξιμο καναλιών Διαμορφώσιμος προσθέστε/πτώση
Έλεγχος συστημάτων
Ενοργάνωση
|
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1620 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |
Πληροφορίες διαταγής
Gz-1×1-13/15
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Καρφίτσες
| Τύπος | Οπτική διαδρομή | Ηλεκτρικό Drive | Κρατικός αισθητήρας | ||||||
| 1×1 | Καρφίτσα 1 | Καρφίτσα 5 | Καρφίτσα 6 | Καρφίτσα 10 | Καρφίτσα 2-3 | Καρφίτσα 3-4 | Καρφίτσα 7-8 | Καρφίτσα 8-9 | |
| Να μη-κλείσει με το μάνταλο | ΠΕΡΙΚΟΠΗ | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P2 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να κλείσει με το μάνταλο | ΠΕΡΙΚΟΠΗ | -- | -- | GND | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P2 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Πληροφορίες διαταγής
Gz-1×1-13/15
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Οπτική διαδρομή
Μηχανικό σχέδιο
Βίντεο
|
|
