| Όνομα προϊόντων: | διακόπτης παράκαμψης οπτικών ινών | Κανάλι: | D2x2 (4x4) |
|---|---|---|---|
| Μήκος κύματος: | 1310&1550nm | Τύπος ελέγχου: | Να κλείσει με το μάνταλο |

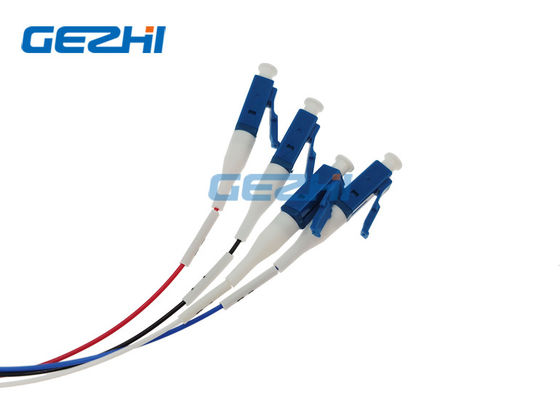

| Συνδετήρας: | LC/UPC | Εφαρμογή: | Ενότητα και ολοκλήρωση συστήματος |
| Υψηλό φως: | 4x4 Fiberoptic διακόπτης παράκαμψης,Να κλείσει την ενότητα διακοπτών παράκαμψης με το μάνταλο,1550nm να κλείσει τον οπτικό διακόπτη με το μάνταλο |
||

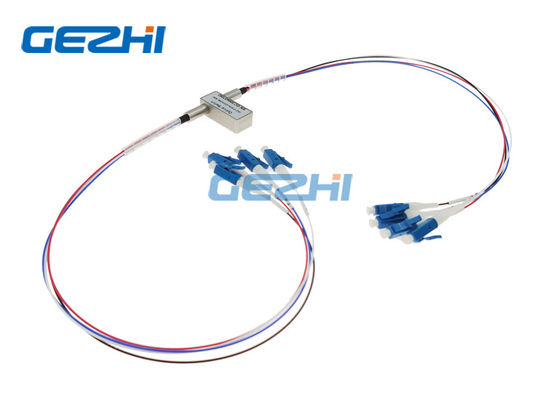

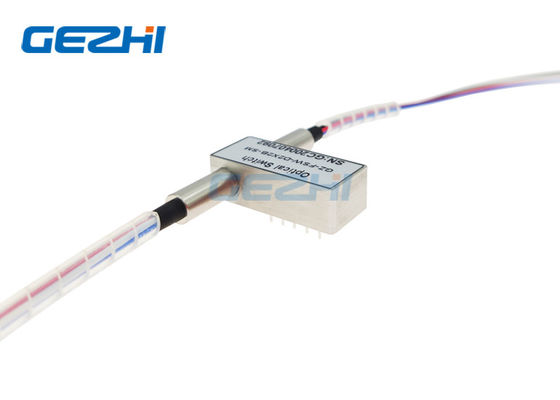

Διπλός 2x2B μίνι 4x4 ινών οπτικός διακόπτης παράκαμψης διακοπτών fiberoptic
Διπλό 2x2B GEZHI σχεδιάζεται για τη χρήση στα όργανα μέτρησης και τα δίκτυα επικοινωνίας οπτικής ίνας. Έρχεται με την παραγωγή 4 που εισάγονται και 4. Αυτός ο μίνι διακόπτης παράκαμψης 4x4 fiberoptic επιτυγχάνεται χρησιμοποιώντας μια opto-μηχανική διαμόρφωση και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου. Αυτό το προηγμένο σχέδιο οπτικών διακοπτών ινών GEZHI των διπλών 2x2B που προσφέρουν τη πρωτοφανή υψηλή σταθερότητα καθώς επίσης και ένα χωρίς ταίρι χαμηλότερο κόστος.
Χαρακτηριστικά γνωρίσματα
Ιδιαίτερα σταθερός & αξιόπιστος
Σύντομος χρόνος διακοπής
Συμπαγές σχέδιο, μικροσκοπικό μέγεθος
Χαμηλή απώλεια εισαγωγής
Ευρεία λειτουργούσα σειρά μήκους κύματος
Ασφαλή να κλείσει με το μάνταλο και να μη-κλείσει
Ενιαίος τρόπος ή πολλαπλού τρόπου προαιρετικός
Εφαρμογές
Όργανο ελέγχου συστημάτων
Διαμορφώσιμο OADM
Δίκτυο μητροπολιτικής περιοχής
Ε&Α στο εργαστήριο
Προδιαγραφή
| Παράμετροι | Μονάδα | Gz-fsw-D2×2B | |
| Σειρά μήκους κύματος | NM | 670~980 | 1260~1650 |
| Λειτουργούν μήκος κύματος | NM | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,6 Max: 1.0 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥30 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | χρόνοι | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (L) (W) 12.6× (Χ) 8,0 (±0.2mm) η προσαρμογή 27.0× είναι διαθέσιμη. | |
Πληροφορίες διαταγής
GZ-FSW-D2x2B-Χ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

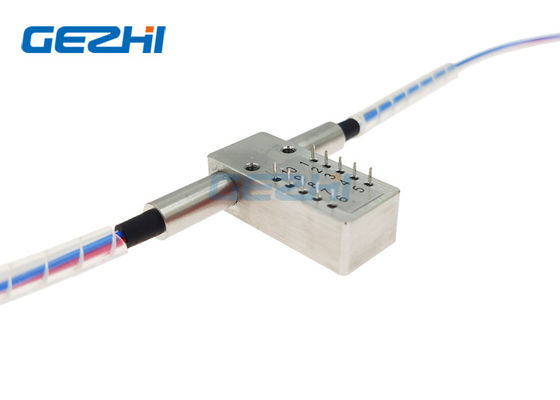

Καρφίτσες
| Πρότυπο ελέγχου | Οπτική πορεία | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| D2×2B | Ελαφριά καρφίτσα | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να μη-κλείσει με το μάνταλο | P1-P3 P1'-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
|
P1-P4, P1'-P4 P3-P2, P3'-P2 |
V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Ηλεκτρικός
| Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
| 5V να κλείσει με το μάνταλο | 4.5~5.5 | 36~44mA | 125Ω |
| να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 | 26~32mA | 175Ω |
| 3V να κλείσει με το μάνταλο | 2.7~3.3 | 54~66mA | 50Ω |
| να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 | 39~47mA | 70Ω |
Εικόνα συσκευασίας
