Οπτικός διακόπτης ΣΥΝΕΧΩΝ 5V PON δικτύων 1620nm 1x16 MEMS

Name: Οπτικός διακόπτης ΣΥΝΕΧΩΝ 5V PON δικτύων 1620nm 1x16 MEMS
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MFSW-1x16
Price: 535.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	GZ-MFSW-1x16
Μούβ:	1pc
τιμή:	Διαπραγματεύσιμα
Delivery Time:	2-7 ημέρες εργασίας
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE RoHS ISO9001

Όνομα προϊόντων:

Διακόπτης MEMS

Κανάλι:

1xN N≤16

Μήκος κύματος:

1260~1620nm

Συνδετήρας:

Προσαρμοσμένος

Χαρακτηριστικά γνωρίσματα:

Γρήγορος χρόνος διακοπής

Εφαρμογή:

Δίκτυο PON

Συσκευασία λεπτομέρειες:

2pcs σε έναν αφρό με το πλαστικό κιβώτιο

Δυνατότητα προσφοράς:

500pcs το μήνα

Επισημαίνω:

οπτικός διακόπτης 1x16 MEMS

Οπτικός διακόπτης δικτύων MEMS PON

1620nm διακόπτης οπτικών καλωδίων

Περιγραφή του προϊόντος

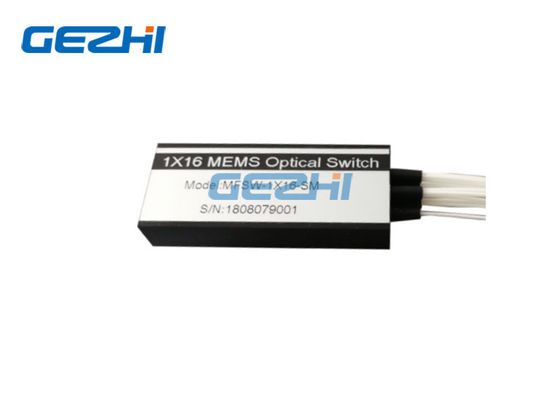

οπτική ενότητα διακοπτών 1x16 MEMS

Με το MEMS-βασισμένο σχέδιό του, ανθεκτική απόδοση ενότητας διακοπτών GEZHI Photonics 1x16 MEMS οπτική σε μια συμπαγή συσκευασία. Ο γρήγοροι χρόνος διακοπής και η προσδοκία διάρκειας ζωής περισσότερων από 10 δισεκατομμυρίων το κάνουν τον τέλειο οπτικό διακόπτη για την απαίτηση των εφαρμογών κατασκευής. Ο οπτικός διακόπτης MEMS είναι διαθέσιμος για τις singlemode ίνες με μια επιλογή 1x2, 1x4,1x8, 1x12, ενότητες 1x16.

Χαρακτηριστικά γνωρίσματα

Συμπαγής δομή
Γρήγορος χρόνος διακοπής
Χαμηλή απώλεια εισαγωγής
Υψηλή αξιοπιστία

Εφαρμογές

Δίκτυο PON
Προστασία
Ενοργάνωση
Έλεγχος δικτύων

Προδιαγραφή

Παράμετροι	Μονάδα	MFSW-1×N (N≤16)
Λειτουργούν μήκος κύματος	NM	1260~1620 για SM, 850/1310 για τους ΚΚ
Απώλεια εισαγωγής	DB	≤ 1,0 (χαρακτηριστικό: 0.8)
WDL	DB	≤ 0,3
TDL	DB	≤ 0,3
PDL	DB	≤ 0,1
Επιστροφής απώλεια	DB	SM ≥ 50, ΚΚ ≥ 30
Λογομαχία	DB	SM ≥ 50, ΚΚ ≥ 30
Επανάληψη	DB	≤ ±0.02
Χρόνος διακοπής	κα	≤ 8
Διάρκεια	χρόνοι	≥ 10 δισεκατομμύρια
Παροχή ηλεκτρικού ρεύματος	Β	Συνεχές ρεύμα 5V ± 5%
Τρόπος μετατροπής		Να μη-κλείσει με το μάνταλο
Οπτική δύναμη	MW	≤ 500
Λειτουργούσα θερμοκρασία	°C	-5 ~ +70
Θερμοκρασία αποθήκευσης	°C	-40 ~ +85
Λειτουργούσα υγρασία	%	5 ~ 95
Διάσταση	χιλ.	34×24×11 ή 60×24×11

Σημείωση: 1. Μέσα στη λειτουργούσα θερμοκρασία και όλο SOP.

2. Ο αποκλεισμός του συνδετήρα, και προσθέτει 0.3dB IL για ένα ζευγάρι των συνδετήρων.

Καρφίτσες

Προδιαγραφές

Αριθ.	Στοιχείο	Προδιαγραφή
1	Παροχή ηλεκτρικού ρεύματος	Συνεχές ρεύμα 5V ± 5%
2	Κατανάλωση ισχύος	<500mw>
3	Έλεγχος	UART ή παράλληλος τρόπος (επίπεδο TTL)

Ανάθεση καρφιτσών

Καρφίτσα	Όνομα σημάτων	Περιγραφή
1	NC	Καμία φυσική εσωτερική σύνδεση
2	VCC	Παροχή ηλεκτρικού ρεύματος (5V)
3	ΣΤΡΟΒΟΣΚΟΠΙΟ	Μειωμένη άκρη ενεργός (εισαγωγή)
4	GND	Έδαφος σημάτων
5	D0	Στοιχεία 0 (εισαγωγή)
6	D1	Στοιχεία 1 (εισαγωγή)
7	D2	Στοιχεία 2 (εισαγωγή)
8	D3	Στοιχεία 3 (εισαγωγή)
9	UART TX	UART διαβιβάζει (παραγωγή)
10	UART RX	UART λαμβάνει (εισαγωγή)
11	GND	Έδαφος περίπτωσης
12	RDY	Έτοιμος (παραγωγή), χρήση για την εσωτερική διόρθωση
13	ΤΡΟΠΟΣ	0=TTL, 1=UART (εισαγωγή)
14	ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ	0=Reset (εισαγωγή)

Οπτική διαδρομή

Οπτικός διακόπτης ΣΥΝΕΧΩΝ 5V PON δικτύων 1620nm 1x16 MEMS 0

Διάσταση

Οπτικός διακόπτης ΣΥΝΕΧΩΝ 5V PON δικτύων 1620nm 1x16 MEMS 1

Πληροφορίες διαταγής

GZ-MFSW-1xN-Χ

Τύπος

Κανάλι

Μήκος κύματος

Τύπος ινών

Διάμετρος ινών

Μήκος ινών

Συνδετήρας

Gz-MFSW

01=1x1

02=1x2

.....

16=1x16

......

C=C ζώνη

L=L ζώνη

O=O ζώνη

D=C+L ζώνη

X= άλλοι

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

0=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

LP=LC/PC

LA=LC/APC

X=Other
