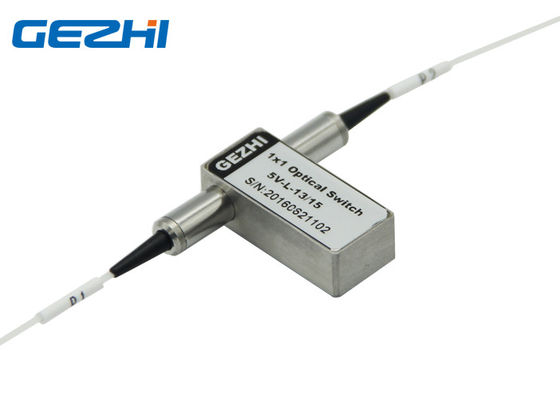

Από κλεισμένο με μάνταλο τον παραθυρόφυλλο κλεισμένο με μάνταλο 1x1 Fiberoptic διακόπτη


1x1 η ίνα οπτική ανάβει/από κλεισμένο με μάνταλο τον παραθυρόφυλλο Fiberoptic διακόπτη


Οι οπτικοί διακόπτες ινών 1x1 GEZHI σχεδιάζονται για τη χρήση στα δίκτυα επικοινωνίας οπτικής ίνας και τα όργανα μέτρησης. Ο On/off κλεισμένος με μάνταλο παραθυρόφυλλο διακόπτης 1x1 αποτελείται από δύο λιμένες που διαβιβάζει επιλεκτικά, επαναπροσανατολίζει, ή εμποδίζει την οπτική δύναμη σε μια γραμμή μετάδοσης οπτικών ινών.

Το 1x1 που το On/Off παραθυρόφυλλο έκλεισε το fiberoptic διακόπτη με το μάνταλο πρέπει να ωθηθεί για να επιλέξει ή να αλλάξει μεταξύ δύο κρατών. Κατά συνέπεια, καταναλώνει τη χαμηλή ηλεκτρική ενέργεια για να ενεργοποιήσει τον οπτικό διακόπτη.

Χαρακτηριστικά γνωρίσματα

Σύντομος χρόνος διακοπής

Συμπαγές σχέδιο, μικροσκοπικό μέγεθος
Χαμηλές οπτικές διαστρεβλώσεις
Χαμηλή απώλεια εισαγωγής

Ιδιαίτερα σταθερός & αξιόπιστος
Εποξικός-ελεύθερος στην οπτική πορεία
Ενιαίος τρόπος ή πολλαπλού τρόπου προαιρετικός
Ευρεία λειτουργούσα σειρά μήκους κύματος
Συσκευασία ραφή-σφραγίδων
Ασφαλή να κλείσει με το μάνταλο και να μη-κλείσει

Εφαρμογές

Ολοκλήρωση ενότητας και συστημάτων
Ενοργάνωση, δοκιμή, και μέτρηση

Αισθητήρας ινών

Μετατροπή δικτύων
Ε&Α στο εργαστήριο
Φράξιμο καναλιών
Δίκτυο μητροπολιτικής περιοχής

Έλεγχος συστημάτων
Προστασία και αποκατάσταση δικτύων

Προδιαγραφή



Πληροφορίες διαταγής

GZ-FSW-1x2-Χ

Τρόπος	Μήκος κύματος	Τύπος τάσης	Πρότυπο ελέγχου	Τύπος ινών	Διάμετρος ινών	Μήκος ινών	Συνδετήρας
S=SM M=MM	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others	3=3V 5=5V	L=Latching Να κλείσει με το μάνταλο N=Non-	5=50/125 6=62.5/125 9=9/125 X=Others	25=250um 90=900um 20=2.0mm 30=3.0mm X=Others	1=1m 2=1.5m X=Others	0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC

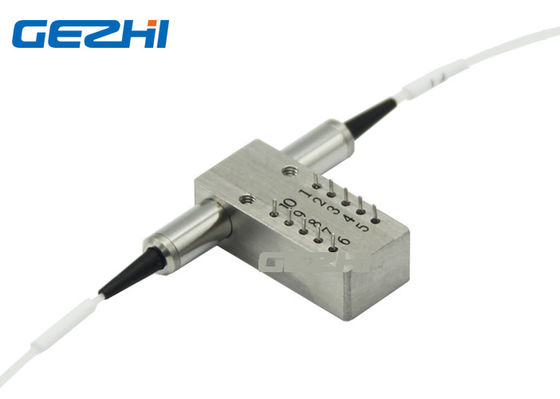

Καρφίτσες

Τύπος	Καρφίτσα	Ηλεκτρικό Drive				Αισθητήρας θέσης
1×1		Καρφίτσα 1	Καρφίτσα 5	Καρφίτσα 6	Καρφίτσα 10	Καρφίτσα 2-3	Καρφίτσα 3-4	Καρφίτσα 7-8	Καρφίτσα 8-9
Να κλείσει με το μάνταλο	P1-P2	--	--	GND	V+	Κλείστε	Ανοικτός	Ανοικτός	Κλείστε
	Ανάψτε κοντά	V+	GND	--	--	Ανοικτός	Κλείστε	Κλείστε	Ανοικτός
Να μη-κλείσει με το μάνταλο	P1-P2	--	--	--	--	Κλείστε	Ανοικτός	Ανοικτός	Κλείστε
	Ανάψτε κοντά	V+	--	--	GND	Ανοικτός	Κλείστε	Κλείστε	Ανοικτός

Οπτική διαδρομή

Θέση μια	Θέση δύο

Διάσταση
