Όνομα προϊόντων: | 2x2A οπτική ενότητα διακοπτών | Μήκος κύματος: | 1260~1650nm |
---|---|---|---|
Τύπος ελέγχου: | Μη μανδάλωση ή μανδάλωση | Παροχή ηλεκτρικού ρεύματος: | 5v |
Συνδετήρας: | SC/UPC ή άλλοι | Δύναμη: | ≤500mW |
Υψηλό φως: | 2x2 μηχανική οπτική ενότητα διακοπτών,500mW μηχανική οπτική ενότητα διακοπτών,1650nm καλώδιο Ethernet οπτικών ινών |
2x2 σταυρός/οπτική ενότητα διακοπτών Mechanial φραγμών
Η Co. GEZHI Photonics, οπτικός διακόπτης 2x2 του ΕΠΕ είναι ένας διακόπτης εγκάρσιων ράβδων. Έχει δύο από δύο λιμένες (2x2). Ο διακόπτης αλλάζει τη σύνδεση των λιμένων οπτικών σημάτων μεταξύ της κατάστασης του σταυρού και του φραγμού ταυτόχρονα. Αυτή η συσκευή έχει την ευρεία εφαρμογή σε διαμορφώσιμο OADM, οπτικά δίκτυα μητροπολιτικής περιοχής, ή στον εξοπλισμό δοκιμής/ελέγχου.
Οι οπτικοί διακόπτες σταυρών/φραγμών 2x2 με την ενιαία ίνα τρόπου (9/125 μικρό) ή οι πολλαπλού τρόπου ίνες μπορούν να παρασχεθούν. Να κλείσει ή να μη-κλείσει τους τύπους με το μάνταλο είναι διαθέσιμο. Αυτός ο διακόπτης έχει τη χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση καναλιών, ευρεία σειρά μήκους κύματος.
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Προδιαγραφή
Παράμετροι
|
Gz-fsw-2×2A | ||
Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
Λειτουργία avelength | NM | 850/1300 | 1310/1490/1550/1625/1650 |
Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,7 Max: 1.0 |
Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
Λογομαχία | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Επανάληψη | DB | ≤±0.02 | |
Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 | |
Διάρκεια ζωής | χρόνοι | ≥107 | |
Χρόνος διακοπτών | κα | ≤8 | |
Δύναμη μετάδοσης | MW | ≤500 | |
Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
Διάσταση | χιλ. | (L) (W) 30.0× (Χ) 12,8 η προσαρμογή 55.0× είναι διαθέσιμη. |
Οπτική διαδρομή
Πληροφορίες διαταγής
GZ-FSW-2×2A-Χ-ΧΧ-Χ
Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

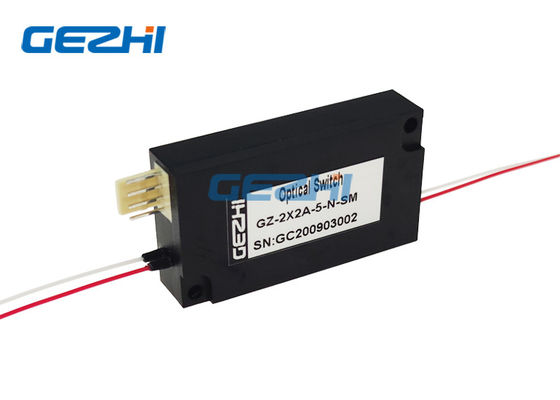

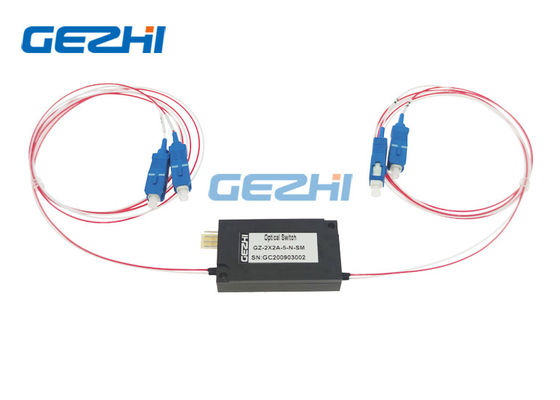

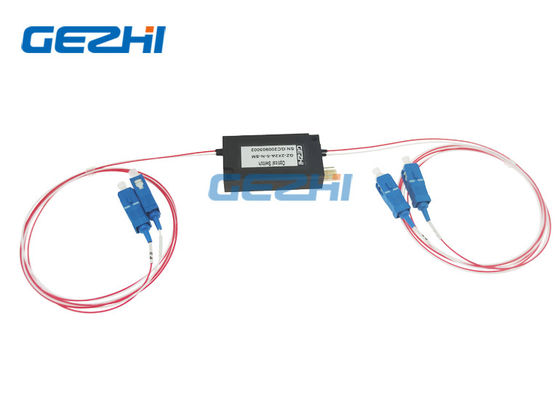

2x2 οπτική εικόνα ενότητας διακοπτών σταυρών/φραγμών
