| Μήκος κύματος: | 1260~1650nm | Τύπος ελέγχου: | Μη-κλεισμένος με μάνταλο |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 5v | Συνδετήρας: | FC/APC |
| Όνομα προϊόντων: | Οπτικοί διακόπτες ινών | Χαρακτηριστικά γνωρίσματα: | Αμφίδρομες χαμηλές οπτικές διαστρεβλώσεις |
| Υψηλό φως: | 1X8 οπτικοί διακόπτες,1650nm μηχανικοί οπτικοί διακόπτες,Αμφίδρομοι οπτικοί διακόπτες |
||
Μίνι οπτικός μη-κλεισμένος με μάνταλο διακόπτες οπτικός διακόπτης ινών 1x8 μηχανικός

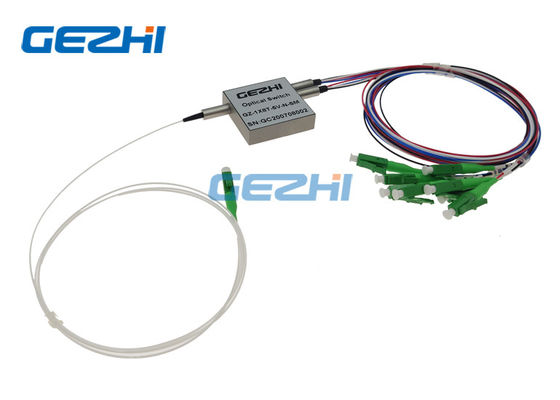

Διακόπτης οπτικών ινών GEZHI ο “μίνι 1×8 μηχανικός (οπτικός διακόπτης 1×8) υποστηρίζει όλο το μήκος κύματος στο πολλαπλού τρόπου μήκος κύματος 1260nm~1650nm ή 850nm, ο μίνι τύπος του με το μέγεθος 35x35x9mm. προσφέρει τη χαμηλή απώλεια εισαγωγής, την υπερβολιή υψηλός αξιοπιστία, τη γρήγορη ταχύτητα μετατροπής καθώς επίσης και την αμφίδρομη απόδοση. Οι οπτικοί διακόπτες χρησιμοποιούνται ευρέως για την προστασία, το οπτικό δίκτυο, την προστασία συσκευών αποστολής σημάτων και δεκτών, το σύστημα δοκιμής δικτύων και Instrumentations.
Χαρακτηριστικά γνωρίσματα
Σύντομος χρόνος διακοπής
Δις -δις-directionalLow οπτικές διαστρεβλώσεις
Συμπαγές σχέδιο, μικροσκοπικό μέγεθος
Χαμηλή διαγώνια συζήτηση, χαμηλή απώλεια εισαγωγής
Ευρεία λειτουργούσα σειρά μήκους κύματος
Εφαρμογές
Έλεγχος συστημάτων
Ε&Α στο εργαστήριο
Προστασία και αποκατάσταση δικτύων
Δίκτυο μητροπολιτικής περιοχής
Ενοργάνωση, δοκιμή, και μέτρηση
Προδιαγραφή
| Μίνι οπτικός διακόπτης 1×8 | Μονάδα | Χαρακτηριστικός |
| Μήκος κύματος λειτουργίας | NM | 850nm ή 1260~1650nm |
| Απώλεια εισαγωγής | DB | <1><1> |
| Εξαρτώμενη απώλεια μήκους κύματος | DB | <0><0> |
| Εξαρτώμενη απώλεια πόλωσης | DB | <0> |
| Επιστροφής απώλεια | DB | ΚΚ: >35, SM: >55 |
| Διαγώνια συζήτηση | DB | ΚΚ: >40, SM: >55 |
| Χρόνος διακοπής | κα | Χαρακτηριστικός: 4 Max: 10 |
| Επανάληψη | DB | <> |
| Διάρκεια | Κύκλοι | >10 εκατομμύρια |
| Τύπος μετατροπής | Να κλείσει με το μάνταλο/να μη-κλείσει | |
| Οπτικός χειρισμός δύναμης | MW | <500mw> |
| Λειτουργούσα τάση | VDC | 3V ή 5V |
| Λειτουργούσα θερμοκρασία | ℃ | 0~+70 |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
| Τύπος ινών | / | SM/MM ίνα |
| Διάσταση συσκευασίας | χιλ. | 35L Χ 35W Χ 9H |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Ηλεκτρικός
| Προδιαγραφές | Τάση | Τρέχων | Αντίσταση |
| 5V να κλείσει με το μάνταλο | 4.5~5.5 Β | 22.2 (±10%) μΑ | 202.5 (±10%) Ω |
| να μη-κλείσει με το μάνταλο 5V | 4.5~5.5 Β | 31 (±10%) μΑ | 145 (±10%) Ω |
| 3V να κλείσει με το μάνταλο | 2.7~3.3 Β | 33.3 (±10%) μΑ | 90 (±10%) Ω |
| να μη-κλείσει με το μάνταλο 3V | 2.7~3.3 Β | 46.7 (±10%) μΑ | 64.2 (±10%) Ω |
Διαταγή των πληροφοριών
GZ-FSW-1x8T-Χ
| Χ | ΧΧ | Χ | Χ | ΧΧ | ΧΧ | Χ |
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Καρφίτσες
Διάσταση
