| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | FSW-1x48-1U |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

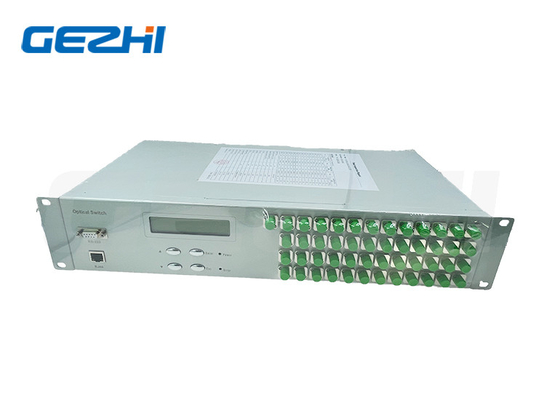

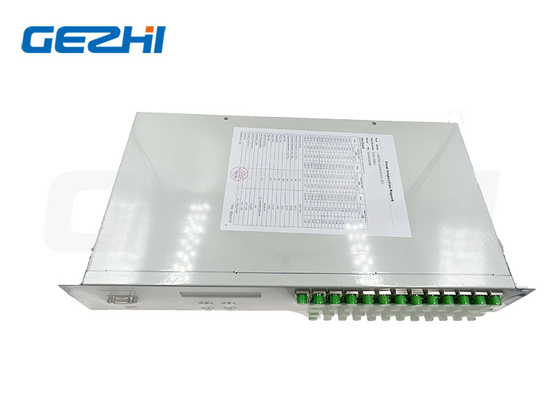

FSW 1x48 Οπτικός διακόπτης ινών 19 ιντσών 2U Rackmount 1260~1650nm Μονή μονής
Περιγραφή του προϊόντος
Ο οπτικός διακόπτης 1x48 είναι ένα είδος συσκευής ελέγχου οπτικής διαδρομής που έχει τη λειτουργία ελέγχου και διακόπτη οπτικής διαδρομής. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
Η GEZHI Photonics μπορεί να προμηθεύσει πλήρη γκάμα από 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 μέχρι 1x512 ίνες οπτικής διακόπτη.
Χαρακτηριστικά
1.SerialNet, υψηλή αξιοπιστία, υψηλή σταθερότητα
2Επικίνδυνη λειτουργία.
3.RS232 Έλεγχος και τηλεχειρισμός RJ45 Ethernet
4Το κανάλι και το χρονικό διάστημα της αυτόματης σάρωσης μπορούν να ρυθμιστούν
5Διαφανές σήμα μετάδοσης, υψηλή σταθερότητα και αξιοπιστία
Εφαρμογές
1.FITL
2.Σύστημα συντήρησης
3.Αυτόματη μέτρηση
4Οπτικό Δίκτυο Απομακρυσμένης Παρακολούθησης
Τεχνικός δείκτης
| Παράμετρος | Μονάδα | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Περιοχή μήκους κύματος | nm | 1260~1650 ή προσαρμοσμένο | |||||||
| Δοκιμαστικό μήκος κύματος | nm | 1310/1550 ή προσαρμοσμένο | |||||||
| Απώλεια εισαγωγής (μέγιστη) | dB | ≤ 1.0 | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 2.0 |
| Επιστροφή απώλειας | dB | SM ≥ 50 | |||||||
| Διασταυρούμενη ακοή | dB | ≤ 70 | |||||||
| ΠΔΛ | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Επαναληψιμότητα | dB | ≤0.02 | |||||||
| Ώρα αλλαγής | ms | ≤10 (Προκείμενη διώρυγα) | |||||||
| Οπτική ισχύς | mW | ≤ 500 | |||||||
| Τύπος ινών | Εμ... | 9/125 | |||||||
| Συνδετήρας | / | FC, SC, LC, ST, SMA ή προσαρμοσμένα | |||||||
| Πύλη ελέγχου | / | RJ45 & RS232 ή προσαρμοσμένο | |||||||
| Ηλεκτρική τροφοδοσία λειτουργίας (τύπος πρίζας) | V | Δυναμικό ρεύματος: | |||||||
| Θερμοκρασία λειτουργίας | °C | -10~+60 | |||||||
| Θέρμανση αποθήκευσης | °C | -40~+85 | |||||||
| Δείκτης θήκης | χμ | 1U L483XW230XH44.5 (έως 16 κανάλια) προσαρμογή είναι διαθέσιμη. | |||||||
|
Η προσαρμογή 2U L483XW230XH89 (έως 36 κανάλια) είναι διαθέσιμη. Η προσαρμογή 2U L483XW350XH89 (έως 64 κανάλια) είναι διαθέσιμη. |
|||||||||
| Η προσαρμογή 3U L483XW350XH133.5 (έως 128 κανάλια) είναι διαθέσιμη. | |||||||||
| Η προσαρμογή 4U L483XW350XH178 (έως 256 κανάλια) είναι διαθέσιμη. | |||||||||
Σχέδιο πίνακα

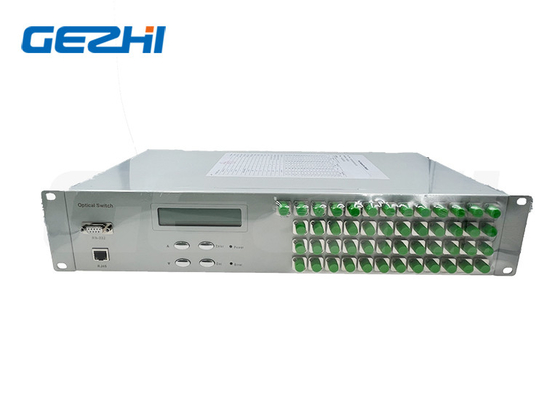

Προσωρινό πίνακα
1xN≤16 Οπτικός διακόπτης 19·1U
1xN≤36 Οπτικός διακόπτης 19·2U

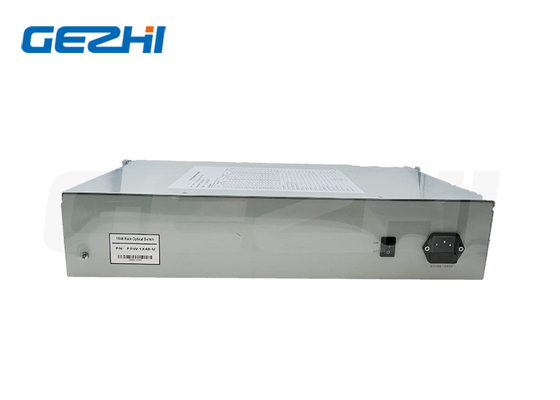

Πίσω Πίνακα
Πληροφορίες παραγγελίας
Οδηγία 2008/68/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2008, για τη θέσπιση κανονισμού (ΕΚ) αριθ. 765/2008 για την τροποποίηση του κανονισμού (ΕΚ) αριθ. 1907/2006 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου (ΕΕ L 347 της 20.12.2018, σ. 1).
| Εργαζόμενοι | Τρόπος | Διάστημα κύματος | Πακέτο | Τύπος ινών | Ηλεκτρική τροφοδοσία | Συνδετήρας |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Ειδικότητα |
S=SM Ε = ΜΜ |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Προσδιορίστε |
1U=1U Rackmount 2U=2U Rackmount 3U = 3U Rackmount 4U=4U Rackmount S=Προσδιορίστε |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Προσδιορίστε |
AC=μονό 85~265V +DC36~75V |
00=Καμία FP=FC/UPC Επικαιροποίηση SP=SC/UPC ΑΕ = ΑΕ/ΑΕΠ LP=LC/UPC ΑΕ = ΑΕΠ/ΑΠ S=Προσδιορίστε |
|
|
