Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Εξοπλισμός OLP | Λειτουργία προστασίας: | 1:1 |
|---|---|---|---|
| Μήκος κύματος: | 1310&1550nm | Λιμένα παρακολούθησης: | RJ45 、 RS-232 |
| Συνδετήρας: | SC/PC | Μέγεθος: | 2U: 483 x 230 x 89 mm |
| Υψηλό φως: | εξοπλισμός 1550nm OLP,οπτική γραμμή 1310nm OLP,Σύστημα διακοπτών OLP |
||

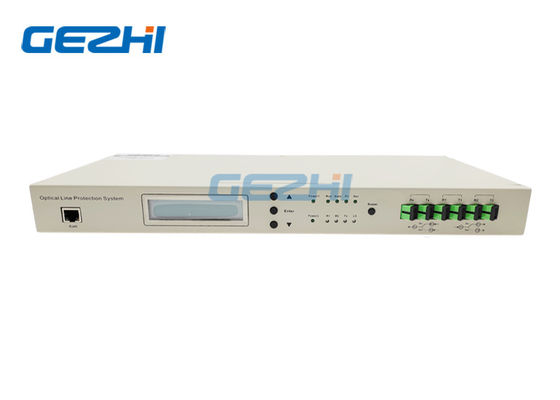

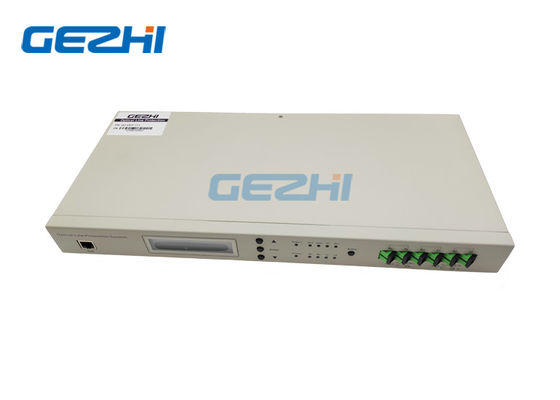

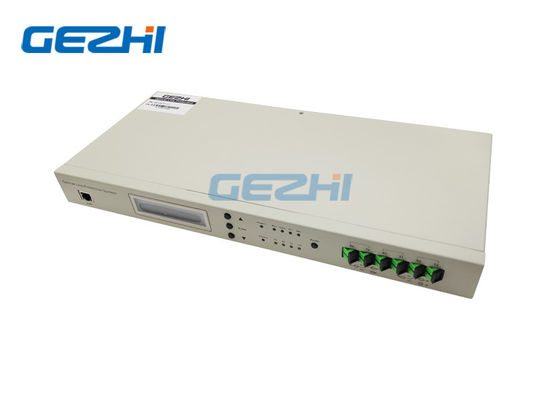

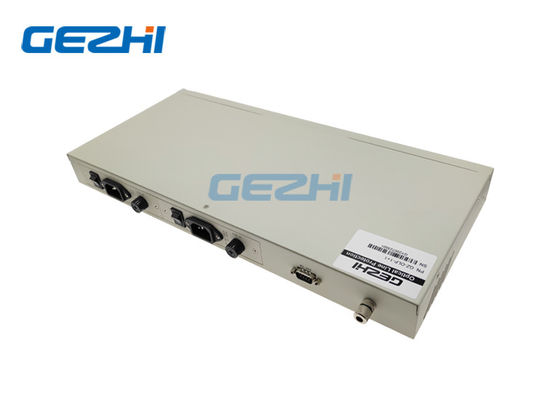

Εξοπλισμός 1+1 οπτικό σύστημα 1310/1550nm 1:1 OLP διακοπτών προστασίας γραμμών
Ο εξοπλισμός GEZHI OLP (οπτική προστασία γραμμών) είναι μια συσκευή που χρησιμοποιείται ανά τα ζευγάρια, ένα σε κάθε τέλος του οπτικού σήματος για να προστατεύσει τη γραμμή μετάδοσης δικτύων. Το euipment OLP χρησιμοποιεί την κενή οπτική ίνα από τη διαφορετική διαδρομή για να χτίσει μια εφεδρική πορεία. Μπορεί να πραγματοποιήσει τον οπτικό έλεγχο δύναμης και την αυτόματη μετατροπή. Από τον πραγματικό χρόνο που ελέγχει τη θέση δύναμης στη λειτουργώντας ίνα. μπορεί αυτόματα να μεταπηδήσει από τη λειτουργώντας ίνα στην εφεδρική ίνα όταν η αξία δύναμης της λειτουργώντας ίνας χαμηλότερη από ένα καθορισμένο από το χρήστη κατώτατο όριο. Στο δίκτυο οπτικών επικοινωνιών, OLP ελέγχει την οπτική δύναμη της οπτικής ίνας και της εφεδρικής οπτικής ίνας σε πραγματικό - χρόνος. Σε περίπτωση που η τρέχουσα οπτική δύναμη της οπτικής ίνας είναι λιγότερο από προετοιμασμένη αξία κατώτατων ορίων αλλαγής, κατόπιν ο συναγερμός είναι ανοικτός και θα μεταπηδούσε στην εφεδρική οπτική ίνα για να προστατεύσει αυτόματα την οπτική γραμμή συστημάτων μετάδοσης.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Διαφανή χαρακτηριστικά μετάδοσης
Επιχειρησιακός μη καταπατητικός διακόπτης
Μειώστε την απώλεια που προκαλείται από το ελάττωμα γραμμών
Υψηλό επίπεδο της ολοκλήρωσης από το βυσματωτό σχέδιο, το οποίο σώζει το διάστημα του γραφείου
Αυξήστε την αξιοπιστία του δικτύου μετάδοσης, βελτιώστε την ποιότητα δικτύων
Η επέκταση είναι πολύ κατάλληλη
OLP υιοθετεί το σχέδιο 1 u-μέγιστου σημείου και μπορεί να εγκατασταθεί σε ένα τυποποιημένο 19» πλαίσιο μετάλλων. Ισχύει στο οπτικό εφεδρικό σύστημα γραμμών 1+1 (εφεδρικό σύστημα γραμμών 1:1 οπτικό). Όταν η οπτική κύρια γραμμή αναλύει, μπορεί να διατηρήσει ότι η μετάδοση σημάτων από μεταπηδά αυτόματα στην εφεδρική γραμμή.
απεικόνιση προστασίας 1+1:
Λειτουργικά χαρακτηριστικά γνωρίσματα
Το φως δεικτών παρουσιάζει τη θέση της οπτικής γραμμής στο λιμένα
Η δύναμη κατώτατων ορίων μετατροπής και η ανησυχητική δύναμη κατώτατων ορίων μπορούν να είναι οργάνωση από την πρόσβαση οθόνης ή διαχείρισης δικτύου LCD
Δύο είδη λειτουργούντος τρόπου διαθέσιμα: αυτόματα και με το χέρι επιστροφή στην κύρια γραμμή.
Οι κύριοι εξοπλισμοί στη λήψη της περιοχής έχουν τρεις τρόπους για τη μετατροπή: αυτόματος, αναγκασμένος χειρωνακτικός και τηλεχειρισμός
Ο αυτόματος χρόνος διακοπτών είναι λιγότερο από 20ms
Διπλή καυτή παροχή ηλεκτρικού ρεύματος πλεονασμού και καυτός-pluggable
Με τη μακρινή διαχείριση δικτύου CLI
Προδιαγραφή
| Παράμετρος συστημάτων | Τεχνικός δείκτης | |
| Μήκος κύματος βαθμολόγησης | 1310nm & 1550nm | |
| Απώλεια εισαγωγής στη διαβίβαση της πλευράς | < 4=""> | |
| Απώλεια εισαγωγής στη λήψη της πλευράς | < 1=""> | |
| Επιστροφής απώλεια | ≥ 45dB | |
| Παρέμβαση | > 55dB | |
| Απώλεια πόλωσης | <0> | |
| Ανίχνευση της σειράς της οπτικής δύναμης | -50~20dBm | |
| Χρόνος διακοπής | < 20ms=""> | |
| Δύναμη κατώτατων ορίων αυτόματος-αλλαγής | -30dBm | |
| Τρόπος μετατροπής | Αυτόματος, αναγκασμένος χειρωνακτικός, μακρινός | |
| Εισόδου-εξόδου οπτικός λιμένας πρόσβασης | SC/APC, SC/PC, FC/APC, FC/PC | |
| Λιμένας πρόσβασης διαχείρισης δικτύου | RJ45, RS232 | |
| Τρόπος διαχείρισης δικτύου | CLI | |
| Διάσταση προϊόντος | 19-ίντσα τυποποιημένα πλαίσια μετάλλων | |
| Περιβαλλοντική απαίτηση | Λειτουργούσα θερμοκρασία | -10℃ ~ 60℃ |
| Θερμοκρασία αποθήκευσης | -40℃ ~ 80℃ | |
| Σχετική υγρασία | 5% ~ 95%, κανένας-συμπύκνωση | |
| Παροχή ηλεκτρικού ρεύματος (πρότυπα) | 220V/AC, 50Hz -48V/DC (προαιρετικός) | |
| Ασφάλεια και EMC | Υποχωρητικός με τη FCC, UL, CE, TUV, πρότυπα CSA | |
| Κατανάλωση ισχύος | < 5W=""> | |
Απεικόνιση προστασίας 1:1
Λειτουργικά χαρακτηριστικά γνωρίσματα
Το φως δεικτών παρουσιάζει τη θέση της οπτικής γραμμής στο λιμένα
Η δύναμη κατώτατων ορίων μετατροπής και η ανησυχητική δύναμη κατώτατων ορίων μπορούν να είναι οργάνωση από την πρόσβαση οθόνης ή διαχείρισης δικτύου LCD
Οι κύριοι εξοπλισμοί στη λήψη της περιοχής έχουν τρεις τρόπους για τη μετατροπή: αυτόματος, αναγκασμένος χειρωνακτικός και τηλεχειρισμός
Ο αυτόματος χρόνος διακοπτών είναι λιγότερο από 40ms
Διπλή καυτή παροχή ηλεκτρικού ρεύματος πλεονασμού και καυτός-pluggable
Με τη μακρινή διαχείριση δικτύου CLI
Τεχνική παράμετρος
| Παράμετρος συστημάτων | Τεχνικός δείκτης | |
| Μήκος κύματος βαθμολόγησης | 1310nm &1550nm | |
| Απώλεια εισαγωγής στη διαβίβαση της πλευράς | < 1=""> | |
| Απώλεια εισαγωγής στη λήψη της πλευράς | < 1=""> | |
| Επιστροφής απώλεια | ≥ 45dB | |
| Παρέμβαση | > 55dB | |
| Απώλεια πόλωσης | <0> | |
| Ανίχνευση της σειράς της οπτικής δύναμης | -50~20dBm | |
| Χρόνος διακοπής | < 40ms=""> | |
| Δύναμη κατώτατων ορίων αυτόματος-αλλαγής | -30dBm | |
| Τρόπος μετατροπής | Αυτόματος, αναγκασμένος χειρωνακτικός, μακρινός | |
| Εισόδου-εξόδου οπτικός λιμένας πρόσβασης | SC/APC, SC/PC, FC/APC, FC/PC | |
| Λιμένας πρόσβασης διαχείρισης δικτύου | RJ45, RS232 | |
| Τρόπος διαχείρισης δικτύου | CLI | |
| Διάσταση προϊόντος | 19-ίντσα τυποποιημένα πλαίσια μετάλλων | |
| Περιβαλλοντική απαίτηση | Λειτουργούσα θερμοκρασία | -10℃ ~ 60℃ |
| Θερμοκρασία αποθήκευσης | -40℃ ~ 80℃ | |
| Σχετική υγρασία | κανένας-συμπύκνωση 5% ~ 95% | |
| Παροχή ηλεκτρικού ρεύματος (πρότυπα) | 220V/AC, 50Hz - 48V/DC (προαιρετικό) | |
| Ασφάλεια και EMC | Υποχωρητικός με τη FCC, UL, CE, TUV, πρότυπα CSA | |
| Κατανάλωση ισχύος | < 5W=""> | |
