4 ή 8 πόρτες πολλαπλασιαστή μήκους κύματος WM1 NG-PON2 για σύστημα PON

Name: 4 ή 8 πόρτες πολλαπλασιαστή μήκους κύματος WM1 NG-PON2 για σύστημα PON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-WM100x
Price: 7.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI
Αριθμός μοντέλου:	GZ-WM100x

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE RoHS,ISO9001

Λιμάνι:

4, 8

Απώλεια εισαγωγής:

≤2.0dB

Connetor:

SC/UPC ή προσαρμοσμένος

Αποθήκευση Θερμοκρασία:

-40 ~ +85 (°C)

Λειτουργία Θερμοκρασία:

5~+75 (°C)

Εφαρμογή:

PON Sytem

Επισημαίνω:

Πολλαπλασιαστής μήκους κύματος 8 θύρων

Πολλαπλασιαστής μήκους κύματος για σύστημα PON

Περιγραφή του προϊόντος

Περιγραφή του προϊόντος:

4 ή 8 Port Wavelength Multiplexer WM1 NG-PON2 για σύστημα PON

NG-PON2

Το NG-PON2 (γνωστό και ως TWDM-PON), είναι ένα πρότυπο τηλεπικοινωνιακού δικτύου για ένα παθητικό οπτικό δίκτυο (PON).που αντιστοιχούν σε συμμετρικές ταχύτητες έως και 10 Gbit/s ανωτέρω/κάτωτέρω, διαθέσιμες σε κάθε συνδρομητή.

Η GEZHI Photonics προμηθεύει ενότητες WM1 και CEx που ανταποκρίνονται στις απαιτήσεις NG-PON2.συνδυάζει και διαχωρίζει τη διμερή μετάδοση DWDM ζώνης C και L.

Χαρακτηριστικά

◆Μικρή απώλεια εισαγωγής

◆Μεγάλη απομόνωση του καναλιού

◆Εξαιρετική περιβαλλοντική

Εφαρμογές

◆ΣΥΣΤΗΜΑ WDM

◆ΣΥΣΤΗΜΑ PON

◆Δίκτυα πρόσβασης FTTH

Τεχνικές παραμέτρους

Παράμετρος	Μονάδα	Αξία
Κεντρικό κύμα	Λιμάνι 1	1532.68 / 1596.34
	Λιμάνι 2	1533.47 / 1597.18
	Λιμάνι 3	1534.25 / 1598.04
	Λιμάνι 4	1535.04 / 1598.89
Διάδρομος	nm	±0.12
Απώλεια εισαγωγής	dB	≤ 2.0
Ρίππλ	dB	≤0.4
Απομόνωση	dB	Συγκριτικός διαδρόμος ≥30
	dB	Μη γειτονικά κανάλια ≥36
	dB	Αναβάθμιση του καναλιού ≥11
Οδηγία	dB	≥ 55
Επιστροφή απώλειας	dB	≥ 50
Απώλεια που εξαρτάται από την πόλωση	dB	≤0.3
Διασκορπισμός κατάστασης πόλωσης	σπ	≤0.2
Θερμοκρασία λειτουργίας	°C	-5~+75
Θέρμανση αποθήκευσης	°C	-40~+85

Σημείωση: Διατίθεται προσαρμοσμένη προδιαγραφή.

Οι παραπάνω προδιαγραφές περιλαμβάνουν την απώλεια συνδέσμου.

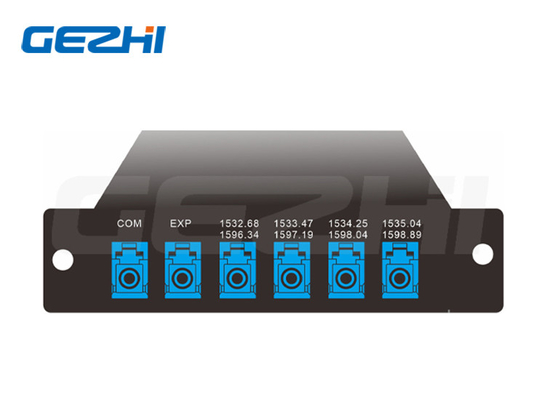

Διάγραμμα πολλαπλασιαστή μήκους κύματος WM1

4 ή 8 πόρτες πολλαπλασιαστή μήκους κύματος WM1 NG-PON2 για σύστημα PON 0

Πληροφορίες παραγγελίας

Σχήμα

Διάδρομος

Διαμόρφωση

Τύπος συσκευασίας

Τύπος καλωδίου

μήκος ινών

Συνδετήρας

WM1

S=Προσδιορίστε

04=4Κανάλι

08=8Κανάλι

S=Προσδιορίστε

M=Mux
D=Demux
Α=Mux+Demux

Α0=ΑΒΣ κουτί 80x60x12mm

Α1=ΑΒΣ κουτί 100x80x10mm

Α2=ΑΒΣ κουτί 120x80x18mm

Α3=ΑΒΣ κουτί 140x115x15mm

Το L1=LGX 129*29*130mm

L2=LGX εισάγεται σε ράφι 2 slots

L4=LGX εισάγεται σε ράφι 4 slots

R1=19" 1 U Rack

R2=2 slot 19′′1U Rack

R4=4 slot 19′′1U Rack

S=Προσδιορίστε

00=Καμία

09=900um χαλαρό σωλήνα
20=2,0 mm
30=3,0 mm

00=Καμία

05=0,5m

10=1,0m
15=1,5m
S=Προσδιορίστε

00=κανένα
LP=LC/UPC
ΑΕ = ΑΕΠ/ΑΠ
SP=SC/UPC
ΑΕ = ΑΕ/ΑΕΠ
FP=FC/UPC
Επικαιροποίηση
S=Προσδιορίστε

Γενικές ερωτήσεις

Ερώτηση 1:Μπορώ να έχω μια παραγγελία δείγματος;

Α1: Η παραγγελία δείγματος είναι ευπρόσδεκτη για δοκιμή και έλεγχο της ποιότητας.MOQ, 1pcs δείγμα είναι διαθέσιμο.Επίσης, είναι αποδεκτά μικτά δείγματα.

Ε2: Ποιος είναι ο χρόνος προετοιμασίας;

Α2: Ο κανονικός χρόνος προετοιμασίας είναι περίπου 1 εβδομάδα.Για μεγάλες ποσότητες και ειδικά προϊόντα. Παρακαλούμε ελέγξτε το χρόνο παράδοσης με τον αντιπρόσωπο πωλήσεων μας.Αλλά κρατάμε αποθέματα για κάποια προϊόντα,Θα μπορούσε να αποσταλεί 1-3 ημέρες μετά την παραλαβή της πληρωμής.

Ε3:Ποιοι είναι οι όροι πληρωμής τωνWM1?

Α3: Όρος πληρωμής: T/T, Paypal,Δυτική Ένωση,μετρητά, ALI κλπ.

Ε: Ποιο είναι το εγγυητικό σας χρόνο; WM1?
Α4: 3 χρόνια εγγύηση.

Ε5: Μπορώ να χρησιμοποιήσω το δικό μας λογότυπο, ετικέτα και συσκευασία;
Α5: Ναι, θα μπορούσαμε να παρέχουμε υπηρεσία OEM που σύμφωνα με τις απαιτήσεις σας, να σχεδιάσουμε τα προϊόντα ετικέτα, λογότυπο, PN, SN, πακέτο.
