| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 3port-FWDM |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

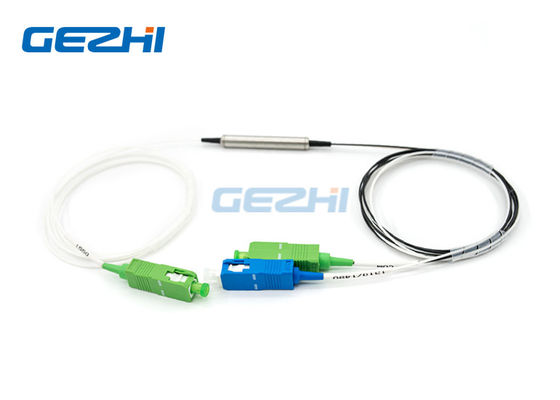

WDM φίλτρων τμήματα οπτικών ινών 1310/1490/1550 NM
WDM φίλτρων GEZHI τμήματα οπτικών ινών 1310/1490/1550 NM χρησιμοποίησε τη λεπτή τεχνολογία φίλτρων. Πολλαπλασιάζει & αποπολυπλέκτης τρία το μήκος κύματος σε 1310, 1490 & 1550nm που φέρνουν τη φωνή, τα στοιχεία και τις τηλεοπτικές υπηρεσίες. WDM φίλτρων τμήματα οπτικών ινών 1310/1490/1550 NM συνδυάζει και χωρίζει το φως για να πραγματοποιήσει τα αμφίδρομα σήματα επικοινωνίας στο μήκος κύματος 1310/1490/1550nm σε μια σειρά wid. Του που χρησιμοποιείται στα συστήματα «παροχής καινοτόμων πολυμεσικών υπηρεσιών» FTTH με τη διαμόρφωση 1 έως 2 λιμένα. 3 μήκη κύματος τροφοδοτούνται τη συσκευή μέσω του κοινού λιμένα εισαγωγής, ένα μήκος κύματος απεικονίζεται από έναν λιμένα παραγωγής, ταυτόχρονα, τα άλλα 2 μήκη κύματος περνούν μέσω της συσκευής σε άλλο λιμένα παραγωγής.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή
| Παράμετροι | Μονάδα | Συσκευή FWDM | ||
| Λειτουργούν μήκος κύματος Τ: μήκος κύματος μετάδοσης Ρ: μήκος κύματος αντανάκλασης 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
NM | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Απώλεια εισαγωγής | DB | Μετάδοση: ≤ 0,6 | ||
| Αντανάκλαση: ≤ 0,4 | ||||
| Απομόνωση καναλιών μετάδοσης | DB | ≥ 30 | ||
| Απομόνωση καναλιών αντανάκλασης | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Θερμική σταθερότητα μήκους κύματος | nm/℃ | ≤ 0,003 | ||
| Θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | ≤ 0,005 | ||
| Επιστροφής απώλεια | DB | ≥ 45 | ||
| Οπτική δύναμη | MW | ≤ 500 | ||
| Λειτουργούσα θερμοκρασία | ℃ | -10 ~ +70 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40 ~ +85 | ||
| Σχετική υγρασία | % | 5 ~ 95 | ||
| Διάσταση | χιλ. | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη. 2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα. |
||||
WDM φίλτρων τμήματα οπτικών ινών 1310/1490/1550 NM
Διαταγή των πληροφοριών:
| Α | Β | Γ | Δ | Ε |
| Μήκος κύματος | Τύπος σωλήνων | Μήκος ινών (Περιλάβετε το συνδετήρα) |
Συνδετήρας | Διάσταση |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= άλλοι |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
