| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2FWDM-59 |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

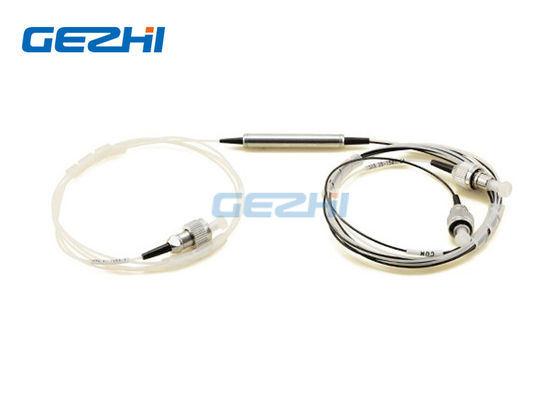

Συσκευή πολυδιαυλωτών 980/1550nm τμήματος μήκους κύματος φίλτρων
980/1550nm FWDM - για τον οπτικό ενισχυτή υψηλής επίδοσης DWDM και τον ενισχυτή EDFA
Ο πολυδιαυλωτής τμήματος μήκους κύματος φίλτρων 980/1550nm είναι βασισμένος στην περιβαλλοντικά σταθερή λεπτή τεχνολογία φίλτρων. Οι συσκευές συνδυάζουν ή χωρίζουν το φως στο διαφορετικό μήκος κύματος σε μια ευρεία σειρά μήκους κύματος. Προσφέρουν την πολύ χαμηλή απώλεια εισαγωγής, τη χαμηλή εξάρτηση πόλωσης, την υψηλή απομόνωση και την άριστη περιβαλλοντική σταθερότητα. Η διαχειριζόμενη ικανότητα υψηλής δύναμης μπορεί να επιτευχθεί μέσω της μοναδικής επεξεργασίας πλεξίδων και υψηλός - επίστρωμα του ποιοτικού AR. Αυτά τα συστατικά έχουν χρησιμοποιηθεί εκτενώς σε EDFAs, τους ενισχυτές Raman, WDM τα δίκτυα και τα οπτικά όργανα ινών.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή
| Παράμετρος | FWDM | |
| Σειρά μήκους κύματος καναλιών περασμάτων (NM) | 1520 ~ 1600 | |
| Απεικονίστε τη σειρά μήκους κύματος καναλιών (NM) | 960~ 1000 | |
| Απώλεια εισαγωγής (DB) | Απεικονίστε το κανάλι | < 0=""> |
| Περάστε το κανάλι | < 1=""> | |
| Παραλλαγή απώλειας εισαγωγής (DB) | < 0=""> | |
| Απομόνωση | Απεικονίστε το κανάλι | > 18 |
| Περάστε το κανάλι | > 30 | |
| Ευαισθησία θερμοκρασίας απώλειας εισαγωγής (dB/°C) | < 0=""> | |
| Εξαρτώμενη απώλεια πόλωσης (DB) | < 0=""> | |
| Διασπορά τρόπου πόλωσης (CP) | < 0=""> | |
| Κατευθυντικότητα το (dB) | > 60 | |
| Επιστροφής απώλεια (DB) | > 50 | |
| Χειρισμός δύναμης (MW) | 300 | |
| Λειτουργούσα θερμοκρασία (°C) | 0 ~ +70 | |
| Θερμοκρασία αποθήκευσης (°C) | -40 ~ +85 | |
| Διαστάσεις συσκευασίας (χιλ.) |
|
|
| Τύπος ινών | Corning ΓΕΙΑ 1060 στον κοινό/λιμένα αντλιών | |
| Corning smf-28 ίνα στο λιμένα σημάτων | ||
Συσκευή πολυδιαυλωτών 980/1550nm τμήματος μήκους κύματος φίλτρων
Διαταγή των πληροφοριών:
| Α | Β | Γ | Δ | Ε |
| Μήκος κύματος | Τύπος σωλήνων | Μήκος ινών (Περιλάβετε το συνδετήρα) |
Συνδετήρας | Διάσταση |
|
59: 1550nm pass/980nm απεικονίζουν 95: 980nm pass/1550nm απεικονίζουν X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= άλλοι |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
Συσκευή πολυδιαυλωτών 980/1550nm τμήματος μήκους κύματος φίλτρων
|
|
