| Brand Name: | GEZHI |
| Αριθμός μοντέλου: | Gz-FWDM |
Περιγραφή του προϊόντος:

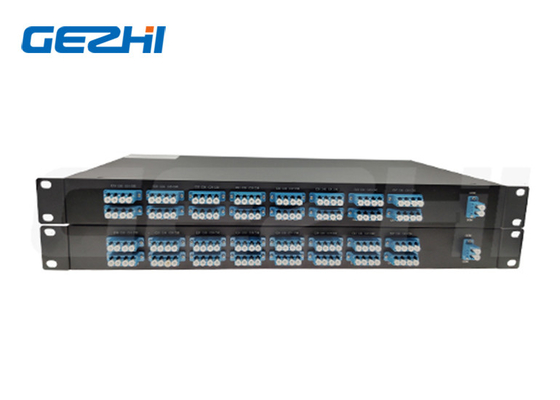

Πολυκανάλιος φίλτρο DWDM 40CH Mux Demux Multiplexer με 1RU 19" ράκα
Το 40CH DWDM με οπτικό προσαρμογέα LC/UPC. Ανεξάρτητο 1RU 19 " rack συσκευασία Mux + Demux μέσα.Το 1x40 Filter DWDM Mux Demux είναι ένα αυτόνομο προϊόν 40 καναλιών σε ένα συμπαγές πλαίσιο 1RU το οποίο είναι ικανό για πυκνή πολλαπλασιασμό με διαίρεση μήκους κύματος (DWDM) και αποπολλαπλασιασμόΜε την πυκνή αναλογία σήματος προς ίνες, το 40CH Filter DWDM mux demux είναι ιδανικό για τη μεταφορά σημάτων οπτικών ινών σε μεγάλες αποστάσεις.Χρησιμοποιήστε το για να πολλαπλασιάσετε και να μεταφέρετε ένα μεγάλο αριθμό σημάτων διαφόρων μορφών σε μια διπλή ίνα.
Χαρακτηριστικά
◆Μεγάλη απομόνωση των καναλιών
◆Βάση λεπτού φιλμ-φίλτρο
◆Λιγότερη απώλεια που εξαρτάται από τη πόλωση
◆Δυνατότητα πολλαπλήξης και αποπολλαπλήξης σε ένα πλαίσιο
Εφαρμογές
◆Συστήματα WDM πυκνότητας
◆Πρόσβαση/Επιχειρηματικά δίκτυα
◆Συνδέσεις οπτικών ινών CATV
◆Δίκτυα μετρό
Τεχνικές παραμέτρους
| Παράμετρος | Προδιαγραφές | Μονάδα | Σχόλιο | ||
| Ελάχιστο | Μαξ | ||||
| Διάδρομος εισόδου | 1 | ||||
| Διάδρομος εξόδου | 48 | 32,40. 44. 48 κανάλια διαθέσιμα | |||
| Διαχωρισμός καναλιών | 100 | GHz | |||
| Χάρτης πρόσβασης αναφοράς | - Δώδεκα.5 | 12.5 | GHz | ||
| Ακριβότητα μήκους κύματος | - 50 | 50 | pm | Σχετικά με το Δίκτυο ITU | |
| 1dB εύρος ζώνης |
0.2(Γ) 0,4 ((F) |
nm |
Τύπος εκτόξευσης ή επίπεδης κορυφής
|
||
| 3dB εύρος ζώνης |
0.4 ((Γ) 0,6 ((F) |
nm | |||
| Ι.Λ. | 4.5 | dB | Χειρότερη περίπτωση στην ζώνη διαβαθμίσεων ITU | ||
| ΙΛ UNI. | 1 | dB | |||
| Ρίππλ | 0.7 | dB | Διακύμανση απώλειας στην ζώνη διέλευσης ITU | ||
| ΠΔΛ | 0.5 | dB | Μέγιστη τιμή στην ζώνη διέλευσης της ΔΕΕ | ||
| Συγκριτική ακρόαση | 25 | dB | Χειρότερη περίπτωση στην ζώνη διαβαθμίσεων ITU | ||
| Μη παρακείμενες διασταυρούμενες φωνές | 30 | dB | Χειρότερη περίπτωση στην ζώνη διαβαθμίσεων ITU | ||
| Συνολική διασταύρωση | 22 | dB | Συσσωρευτική διασταυρούμενη ακρόαση όλων των άλλων καναλιών | ||
| Επιστροφή απώλειας | 40 | dB | |||
| Μέγιστη συνεχής οπτική ισχύς | 250 | mW | Μέγιστη οπτική ισχύς εισόδου | ||
| Χρωματική διάσπαση (CD) | -20 | +20 | PS/nm | ||
| ΔΕΠ | 0.5 | σπ | |||
Μηχανικό σχέδιο
Το πακέτο μεγέθους είναι 120mm X 70mm X 10mm για Mux/ Demux.
