| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-PMC100x |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επισκόπηση του προϊόντος

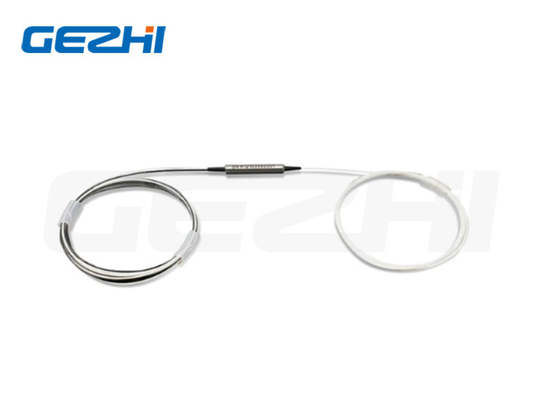

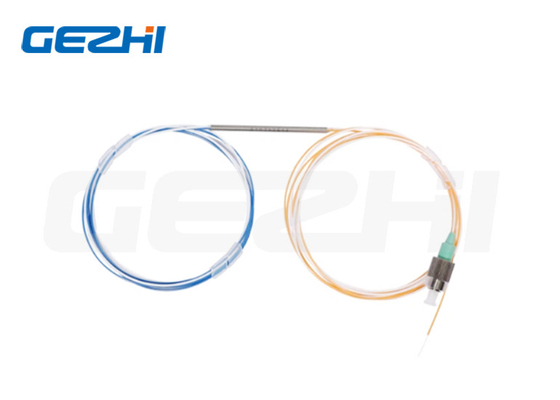

2x2 1064nm Polarization Maintenance Coupler για ενισχυτή ινών
Συμπλέκτης PM
Ο σύνδεσμος διατήρησης πόλωσης 2x2 1064nm είναι ένα οπτικό στοιχείο που επιτρέπει τη διάσπαση ή τον συνδυασμό οπτικών σημάτων.και είναι σχεδιασμένο για να διατηρεί την κατάσταση πόλωση των εισερχόμενων σημάτωνΤο λειτουργικό μήκος κύματος αυτού του συνδετήρα είναι 1064nm, το οποίο χρησιμοποιείται συνήθως σε διάφορες εφαρμογές λέιζερ.
Προσφέρουμε μια σειρά από υψηλής ποιότητας πόλωση συντήρηση ζεύγη για χρήση σε διάφορες εφαρμογές οπτικών ινών.Αυτοί οι σύνδεσμοι είναι σχεδιασμένοι για να διαχωρίζουν ή να συνδυάζουν οπτικά σήματα διατηρώντας την κατάσταση πόλωσης του φωτόςΜε προηγμένες διαδικασίες κατασκευής και αυστηρό έλεγχο ποιότητας, οι σύνδεσμοι διατήρησης πόλωσης της Optico είναι γνωστοί για την εξαιρετική τους απόδοση, αντοχή και χαμηλό κόστος.
Χαρακτηριστικά και εφαρμογές
| Χαρακτηριστικά | Εφαρμογές |
|
* Μικρή απώλεια εισαγωγής * Υψηλή απώλεια απόδοσης * Υψηλή αναλογία εξαφάνισης |
* Αυξητήρας ινών * Παρακολούθηση ισχύος * Όργανο οπτικών ινών |
Προδιαγραφές
| Παράμετροι | Μονάδα | Αξίες | |||||||||||||||
| Τύπος | / | 1x2 ή 2x2 | |||||||||||||||
| Κέντρο μήκους κύματος | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Περιοχή λειτουργικού μήκους κύματος | nm | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| Υπερβολική απώλεια | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| Αναλογία ζευγαρώματος από το κλαδί | % | 1±0,5%, 5±1,0%, 10±2,0% και 50% | |||||||||||||||
| Απώλεια εισαγωγής | dB | ΙΛ που σχετίζεται με το ποσοστό ζεύξης | |||||||||||||||
| Ποσοστό εξαφάνισης | dB | 1x2:≥20 ; 2x2:≥18 | |||||||||||||||
| Επιστροφή απώλειας | dB | ≥55 | |||||||||||||||
| Μέγιστη ισχύς χειρισμού (CW) | W | 0.1 | 0.1 | 0.5, 1 ή 3 | 0.5, 1 ή 3 | 0.5, 1 ή 3 | |||||||||||
| Τράβηγμα | N | ≤5 | |||||||||||||||
| Θερμοκρασία λειτουργίας | °C | -5~+75 | |||||||||||||||
| Θέρμανση αποθήκευσης | °C | -40~+85 | |||||||||||||||
| Μέγεθος πακέτου | χμ | φ3x54mm ή φ3x60mm | |||||||||||||||
| Ανεπάρκεια αναλογίας ζεύξης | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
| 1 μήκος κύματος: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Προσδιορίστε |
| Τύπος διαμόρφωσης: | 12=1x2, 22=2x2 |
| 3Συντελεστής ζεύξης: | 50=50/50· 40=40/60· 30=30/70· 20=:20/80· 10=10/90· 01=1/99; S=Προσδιορίστε |
| Τύπος ινών: | PM460-HP; PM630-HP; PM780; PM980; S=Προσδιορίστε |
| 5Διαχείριση ισχύος: | 0L=0,5W; 01=1W; 02=2W |
| 6Διαστάσεις συσκευασίας: | S2=3,0x54mm, S3=3,0x60mm, S=Προσδιορίστε |
| 7Τύπος ουράς: | 00 = γυμνή ίνα, 09 = 900um χαλαρό σωλήνα |
| 8Μέρος ινών: | 08=0,8m; 10=1m; S=Προσδιορίστε |
| 9Τύπος συνδέσμου: | Επικαιροποιημένα συστήματα ελέγχου |
|
|
