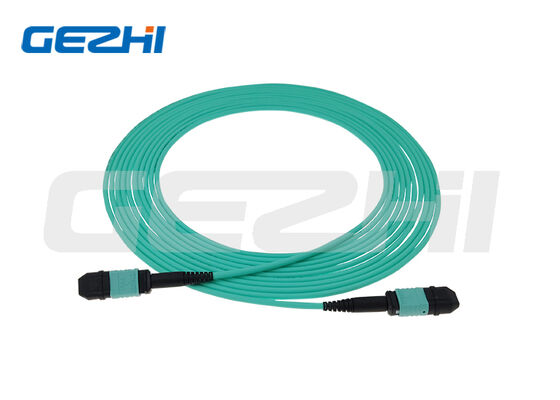

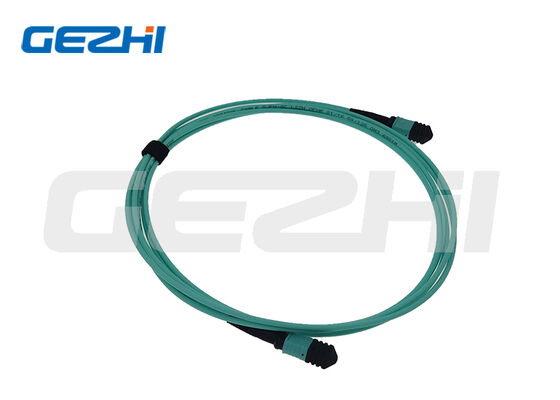

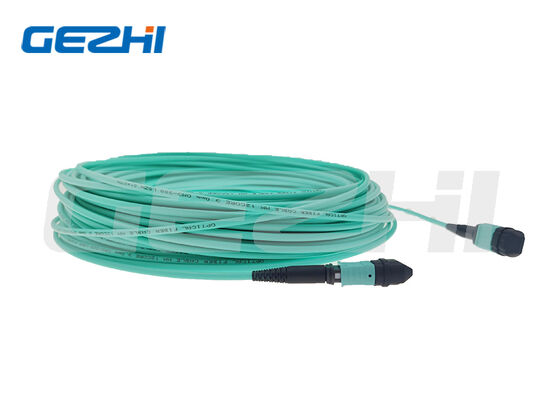

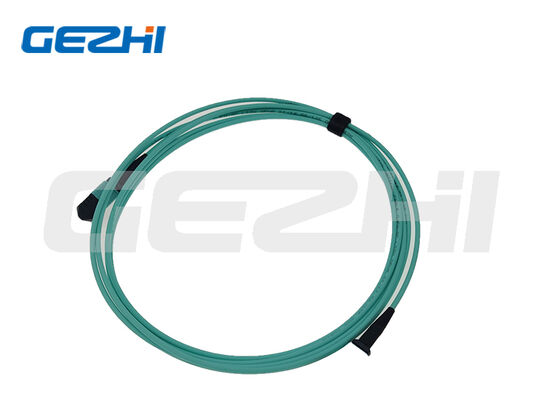

MPO Patch Cord OM3 Multimode 50/125μm με 8F /12F /24F Fiber Count και MPO/MTP Connector για κέντρα δεδομένων υψηλής πυκνότητας

Name: MPO Patch Cord OM3 Multimode 50/125μm με 8F /12F /24F Fiber Count και MPO/MTP Connector για κέντρα δεδομένων υψηλής πυκνότητας
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PCMPO-OM3-
Price: 48.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	PCMPO-OM3-
Μούβ:	1 τεμ
τιμή:	US$28-US$68
Χρόνος παράδοσης:	2-3 εβδομαδες

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE/RoHS/ISO9001

Αριθμός φυτικών ινών:

8F /12F /24F (προσαρμοσμένο διαθέσιμο)

Μήκος κύματος λειτουργίας:

850 nm, 1300 nm

Απώλεια εισαγωγής:

Τυπικό ≤0,35 dB, Μέγιστο ≤0,75 dB

Τύπος σύνδεσης:

MPO/MTP, Άνδρας / Γυναίκα

Πρόσωπο τελών:

UPC

Τύπος ινών:

OM3 Multimode 50/125μm, Laser-Optimized

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Δυνατότητα προσφοράς:

1000 ΤΕΜ ΤΟ Μήνα

Επισημαίνω:

OM3 Multimode 50/125μm MPO Patch Cord

Καλώδιο εμπλάστρου οπτικών ινών 8F /12F /24F Καταμέτρηση ινών MPO

Υποδοχή MPO/MTP Καλώδιο επιδιόρθωσης MPO/MTP

Περιγραφή του προϊόντος

Καλώδιο MPO OM3, Καλώδιο οπτικής ίνας MPO/MTP Multimode 50/125μm

Επισκόπηση προϊόντος

Το καλώδιο MPO OM3 (Multi-fiber Push-On) είναι μια διάταξη πολλαπλών ινών κατασκευασμένη για υποδομές δικτύων multimode υψηλής πυκνότητας μικρής εμβέλειας. Υιοθετώντας ίνα multimode OM3 βελτιστοποιημένη για λέιζερ 50/125μm με εύρος ζώνης 2000 MHz·km σε μήκος κύματος 850nm, προσφέρει σταθερή απόδοση για πομποδέκτες VCSEL-based 40G-SR4, 100G-SR4 εντός μικρής απόστασης.

Προμηθεύουμε δύο κύριες κατασκευές: καλώδιο διασύνδεσης MPO-MPO ευθείας σύνδεσης και καλώδιο διακλάδωσης MPO-LC / SC. Όλα τα καλώδια ελέγχονται 100% στο εργοστάσιο για απώλεια εισαγωγής, απώλεια επιστροφής, ποιότητα άκρου και επικύρωση πολικότητας πριν από την αποστολή, για να επιτευχθεί εγκατάσταση plug-and-play και να μειωθεί ο χρόνος εγκατάστασης στο πεδίο. Φυσικά συμβατό με συνδέσμους MTP® για ευέλικτη διασύνδεση δικτύου.

Εφαρμογές

Σύστημα καλωδίωσης multimode προ-τερματισμένο σε κέντρα δεδομένων υψηλής πυκνότητας
Διασύνδεση οπτικής παραλληλίας 40G /100G SR4 μικρής εμβέλειας
Κασέτα MPO, πάνελ διασύνδεσης MPO, συνδέσεις διασταύρωσης οπτικών ινών μεταξύ ραφιών
Αίθουσα διακομιστών, εγκατάσταση συστέγασης, δίκτυο LAN υψηλής ταχύτητας επιχείρησης
Δίκτυο αποθήκευσης (SAN), υποδομή υπολογιστικού νέφους
Διασύνδεση πομποδεκτών multimode QSFP+, QSFP28

Βασικά Χαρακτηριστικά

Ίνα OM3 Multimode 50/125μm βελτιστοποιημένη για λέιζερ, μανδύας καλωδίου aqua
Αριθμός ινών: 8 πυρήνων, 12 πυρήνων, 24 πυρήνων, διαθέσιμος προσαρμοσμένος αριθμός ινών
Τύπος στίλβωσης: MPO-UPC (πρότυπο multimode, απώλεια επιστροφής ≥30dB)
Πολικότητα: Τύπος A, Τύπος B, Τύπος C για να ταιριάζει στο σχεδιασμό του δικτύου σας
Επιλογές συνδέσμου MPO αρσενικού (με ακίδες) / θηλυκού (χωρίς ακίδες)
Μανδύας: LSZH χαμηλής εκπομπής καπνού, μηδενικής αλογόνου ή OFNP plenum

Τεχνικές Προδιαγραφές

Στοιχείο	Προδιαγραφή
Τύπος Ίνας	OM3 Multimode 50/125μm, Βελτιστοποιημένη για Λέιζερ
Αριθμός Ινών	8F /12F /24F (διαθέσιμο προσαρμοσμένο)
Σύνδεσμος	MPO/MTP, Αρσενικό / Θηλυκό
Άκρο	UPC
Πολικότητα	Τύπος A / Τύπος B / Τύπος C
Μήκος Κύματος Λειτουργίας	850nm, 1300nm
Εύρος Ζώνης	2000 MHz·km @850nm
Απώλεια Εισαγωγής	Τυπική ≤0.35dB, Μέγιστη ≤0.75dB
Απώλεια Επιστροφής	UPC ≥30dB
Μανδύας Καλωδίου	LSZH / OFNP / PVC
Χρώμα Μανδύα	Aqua
Διάμετρος Καλωδίου	3.0 mm (κύριο καλώδιο); 2.0 mm (διακλαδώσεις)
Αντοχή Σύζευξης	≥500 φορές
Θερμοκρασία Λειτουργίας	−20℃ ~ +70℃
Διαθέσιμη Μορφή	Κύριο καλώδιο MPO-MPO; Διακλάδωση MPO-LC / SC

Σχετικά με εμάς

Το καλώδιο MPO OM3 Patch Cord είναι ένα προ-τερματισμένο καλώδιο οπτικής ίνας multimode βελτιστοποιημένο για λέιζερ με ίνα OM3 50/125μm, μανδύα aqua. Διαθέσιμο σε εκδόσεις κύριου καλωδίου MPO-MPO και διακλάδωσης MPO-LC, υποστηρίζει μετάδοση οπτικής παραλληλίας 40G, 100G SR4 μικρής εμβέλειας για ανάπτυξη σε κέντρα δεδομένων υψηλής πυκνότητας και δίκτυα επιχειρήσεων. Υποστηρίζονται προσαρμοσμένος αριθμός ινών, πολικότητα, υλικό μανδύα και μήκος.

Οι Υπηρεσίες μας

1. Προσαρμοσμένος Αριθμός Ινών

8 Ίνες χρησιμοποιείται για απευθείας σύνδεση 40G/100G QSFP+/QSFP28.	12-144 Ίνες χρησιμοποιείται για καλωδίωση οπτικών ινών υψηλής πυκνότητας 10G/40G/100G.

2. Προσαρμοσμένη Πολικότητα

Για να μεταδοθούν σωστά δεδομένα μέσω καλωδίου οπτικής ίνας, το σήμα μετάδοσης (Tx) σε ένα άκρο του καλωδίου πρέπει να αντιστοιχεί στον αντίστοιχο δέκτη (Rx) στο άλλο άκρο. Και ο ρόλος της πολικότητας, η οποία καθορίζει την κατεύθυνση που ταξιδεύει το σήμα, είναι να διασφαλίσει ότι αυτή η αντιστοιχία διατηρείται. Η πολικότητα των ινών είναι ένα θέμα που φαίνεται να προκαλεί σύγχυση στον κλάδο μας – ειδικά όσον αφορά τις λύσεις MPO πολλαπλών ινών που χρησιμοποιούνται σε εφαρμογές παραλληλίας.

Οι σύνδεσμοι MPO περιλαμβάνουν επίσης ένα κλειδί στην επάνω πλευρά του συνδέσμου και μια λευκή κουκκίδα στο πλάι για να υποδείξουν τη θέση 1. Ο προσανατολισμός του κλειδιού είναι κρίσιμος όσον αφορά την πολικότητα.

Υπάρχουν επίσης τρεις διαφορετικοί τύποι καλωδίων MPO – Τύπος A, Τύπος B και Τύπος C όπως στις παρακάτω εικόνες:

MPO patchcor polarity1.jpg

3. Προσαρμοσμένοι Σύνδεσμοι

Οι διεπαφές MPO στον ενεργό εξοπλισμό είναι αρσενικές (με ακίδες) και για να αποφευχθεί η ζημιά στον πομποδέκτη, τα καλώδια MPO πρέπει να είναι θηλυκά (χωρίς ακίδες).

Αρσενικό (με ακίδες)

Ο αρσενικός σύνδεσμος συνδυάζεται με τη θηλυκή πλευρά για συνδέσεις προσαρμογέων, κασετών ή πάνελ.

Θηλυκό (χωρίς ακίδες)

Ο θηλυκός σύνδεσμος μπορεί να συνδεθεί απευθείας σε πομποδέκτες ή άλλους αρσενικούς συνδέσμους.


Πληροφορίες Παραγγελίας

Τύπος	Λειτουργία	Αριθμός Ινών	Πολικότητα	Βαθμός	Σύνδεσμος A	Σύνδεσμος B	Στίλβωση	Μήκος
PCMPO	OM3	08=8 Ίνες 12=12 Ίνες 24=24 Ίνες 36=3x12 Ίνες 48=4x12 Ίνες 96=8x12 Ίνες 144=12x12 Ίνες	A=Τύπος A B=Τύπος B C=Τύπος C	S=Standard E=Elite	M=Αρσενικό F=Θηλυκό	M=Αρσενικό F=Θηλυκό	P=UPC A=APC	01=1M 02=2M 05=5M 10=10M S=Καθορισμός

Συχνές Ερωτήσεις

Ε: Ποια είναι η μέγιστη απόσταση μετάδοσης για καλώδιο MPO OM3;

Α: Το OM3 multimode υποστηρίζει 40G-SR4 έως 100 μέτρα, 100G-SR4 έως 70 μέτρα σε μήκος κύματος 850nm. Για μεγαλύτερη εμβέλεια, επιλέξτε ίνα OM4 ή OS2 single-mode.

Ε: Μπορεί το MPO OM3 να χρησιμοποιήσει άκρο APC;

Α: Οι εφαρμογές multimode υιοθετούν κυρίως στίλβωση UPC. Το APC έχει σχεδιαστεί κυρίως για ίνες single-mode, το APC δεν συνιστάται για συνδέσεις OM3 multimode.

Ε: Τι πολικότητα χρειάζομαι για καλώδιο MPO OM3;

Α: Η πολικότητα Τύπου A/B/C πρέπει να ταιριάζει με τους πομποδέκτες και τις κασέτες MPO σας. Επιβεβαιώστε την απαίτηση πολικότητας πριν από την παραγγελία. Ποτέ μην συνδέετε αρσενικούς-προς-αρσενικούς συνδέσμους MPO, καθώς αυτό θα καταστρέψει τις ακίδες του συνδέσμου.

Ε: MPO vs MTP, είναι συμβατά;

Α: Το MTP® είναι μια βελτιωμένη εγγεγραμμένη έκδοση του συνδέσμου MPO. Τα MPO και MTP είναι φυσικά συμβατά και μπορούν να συνδεθούν απευθείας μεταξύ τους.

Ε: Υποστηρίζετε προσαρμοσμένο μήκος και μαζικές παραγγελίες;

Α: Ναι, προσαρμοσμένο μήκος, αριθμός ινών, τύπος διακλάδωσης και βαθμός μανδύα είναι διαθέσιμα για δείγματα και μαζικές παραγγελίες.
