| Εφαρμογές: | FITL | Σειρά μήκους κύματος: | 1260~1650 ή προσαρμοσμένο |
|---|---|---|---|
| Εξεταστικό μήκος κύματος: | 1310/1550 ή προσαρμοσμένος | Συνδετήρας: | FC, SC, LC, ST, SMA ή προσαρμοσμένο |
| Τύπος ινών: | 9/125 | ||
| Υψηλό φως: | Διακόπτης οπτικών ινών FITL,διακόπτης οπτικών ινών οθόνης LCD,διακόπτης οπτικών ινών 1x128 |
||

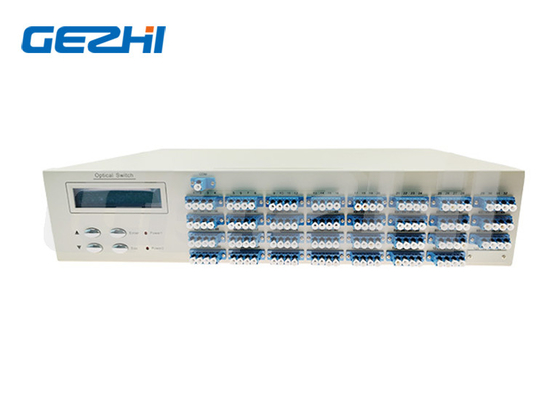

Διακόπτης οπτικών ινών Γρήγορος χρόνος εναλλαγής 1x128 οπτικός διακόπτης με οθόνη LCD
περιγραφή προϊόντος
Αυτό το Rackmount οπτικών διακοπτών 1x128 αποτελείται από μία είσοδο και 128 θύρες οπτικών ινών εξόδου, οι οποίες μπορούν επιλεκτικά να μεταδώσουν, να ανακατευθύνουν ή να μπλοκάρουν την οπτική ισχύ στη γραμμή μετάδοσης οπτικών ινών.Αυτοί οι οπτικοί διακόπτες είναι αμφίδρομοι και μπορούν να χρησιμοποιηθούν σε κατευθύνσεις 1x128 ή 128x1.Οι διακόπτες οπτικών ινών έχουν σχεδιαστεί για δίκτυα επικοινωνίας οπτικών ινών και όργανα μέτρησης.
Τα διαφράγματα του μπροστινού πίνακα μπορούν να ταιριάζουν με τυπικούς τύπους βυσμάτων FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO κ.λπ. Κανονικά αυτό το 2RU 19 Το rackmount μπορεί να εγκαταστήσει 1x24, 1x32, 1x48, 1x64 ή προσαρμοσμένους οπτικούς διακόπτες.
Εφαρμογές
FITL
Σύστημα συντήρησης
Παρακολούθηση καλωδίου απομακρυσμένης παρακολούθησης οπτικού δικτύου
Αυτόματη μέτρηση
Χαρακτηριστικά
Μπορείτε να ρυθμίσετε το κανάλι και το χρονικό διάστημα αυτόματης σάρωσης
Πίνακας οθόνης LED.Οπτική οθόνη, Βολική λειτουργία
SerialNet, Υψηλή αξιοπιστία, Υψηλή σταθερότητα
Διαφανές σήμα μετάδοσης.Υψηλή σταθερότητα και αξιοπιστία
RS232 Control και RJ45 Ethernet Remote Management
Τεχνικό Ευρετήριο
| Παράμετρος | Μονάδα | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Εύρος μηκών κύματος | nm | 1260~1650 ή προσαρμοσμένο | |||||||
| Δοκιμή μήκους κύματος | nm | 1310/1550 ή προσαρμοσμένο | |||||||
| Απώλεια εισαγωγής (Μέγ.) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| Απώλεια επιστροφής | dB | SM ≥ 50 | |||||||
| Στιχομυθία | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Επαναληψιμότητα | dB | ≤0,02 | |||||||
| Χρόνος εναλλαγής | Κυρία | ≤10 (Παρεικείμενο κανάλι) | |||||||
| Οπτική ισχύς | mW | ≤500 | |||||||
| Τύπος ινών | χμ | 9/125 | |||||||
| Συνδετήρας | / | FC, SC, LC, ST, SMA ή προσαρμοσμένο | |||||||
| Θύρα παρακολούθησης | / |
RJ45 & RS232 ή προσαρμοσμένο |
|||||||
| Τροφοδοτικό λειτουργίας (Τύπος βύσματος) | V | AC:220V (50/60Hz) ή DC:36V~72V | |||||||
| Θερμοκρασία λειτουργίας | ℃ | -10~+60 | |||||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |||||||
| Διαστάσεις βάσης βάσης | mm | Διατίθεται προσαρμογή 1U L483XW230XH44.5 (έως 16 κανάλια). | |||||||
|
Διατίθεται προσαρμογή 2U L483XW230XH89 (έως 36 κανάλια). Διατίθεται προσαρμογή 2U L483XW350XH89 (έως 64 κανάλια). |
|||||||||
| Διατίθεται προσαρμογή 3U L483XW350XH133.5 (έως 128 κανάλια). | |||||||||
| Διατίθεται προσαρμογή 4U L483XW350XH178 (έως 256 κανάλια). | |||||||||
Πληροφορίες παραγγελίας OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Τρόπος | Μήκος κύματος | Πακέτο | Τύπος ινών | Διάμετρος ινών | Συνδετήρας |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Ειδικότητα |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Προσδιορίστε |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=Προσδιορίστε |
Μ5=50/125 Μ6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Προσδιορίστε |
AC=Μονό 85~265V DC=Μονό 36~72V AA=Διπλή 85~265V DD=Διπλή 36~72V AD=AC85~265V+DC36~75V |
00=Κανένα FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Προσδιορίστε |
Πίνακας για εξήγηση

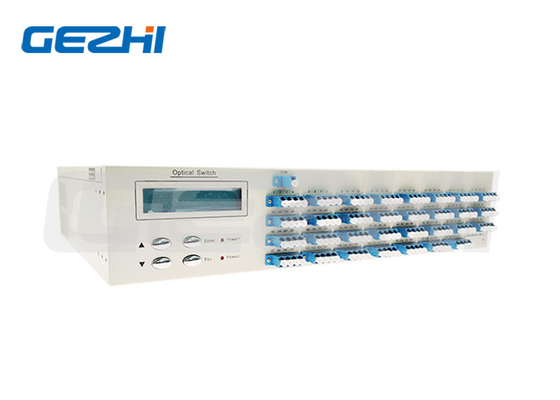

Μπροστινό πάνελ 1x128 με διακόπτη οπτικών ινών
Τροφοδοσία: Κύριος διακόπτης τροφοδοσίας
RJ45:Διεπαφή διαχείρισης δικτύου επικοινωνιών ;
RS-232: Rs-σειριακή διεπαφή ;RS232 σειριακή διεπαφή επικοινωνίας.
LCD: Συσκευές που εμφανίζουν απευθείας πληροφορίες.
▲: Πλήκτρο για ανέβασμα.▼: Κλειδί για μετακίνηση προς τα κάτω.Enter: Κλειδί για προσδιορισμό.
Esc: Κλειδί για ακύρωση.
com, 1~128: Διεπαφή ινών

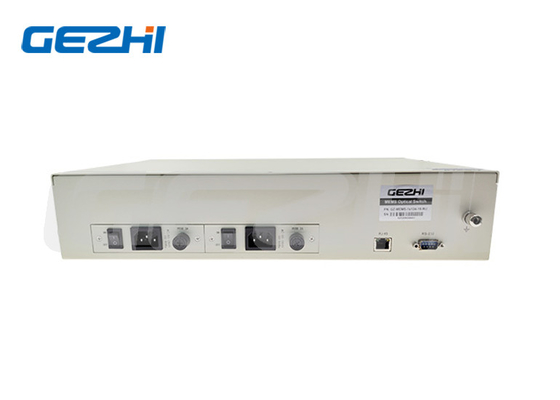

Πίσω πίνακας 1x128 με διακόπτη οπτικών ινών
AC:85~265V: Διεπαφή καλωδίου τροφοδοσίας.
ON/OFF: Κύριος διακόπτης τροφοδοσίας ;
Προεπιλεγμένη ρύθμιση
διεύθυνση: 01
RS-232:Baud rate:9600;Bit δεδομένων: 8 bit;Stop bit: 1 bit;Bit ισοτιμίας:ΚΑΝΕΝΑ;
RJ45: IP:192.168.1.100;PORT:5000;TCP/IP: Διακομιστής TCP και UDP
(Σταθερή θύρα: 18888)
Πρωτόκολλο επικοινωνίας:
«_»: Μια υπογράμμιση
1x128 Οπτική διαδρομή με διακόπτη οπτικών ινών
Πρωτόκολλο επικοινωνίας όλα με κεφαλαίους χαρακτήρες.
Η συσκευή εκτελεί μια εντολή κάθε φορά.
"<" Ως οδηγία έναρξης.">" Ως τελική οδηγία
