1x128 Οπτικός Διακόπτης Οπτικών Ινών με Γρήγορο Χρόνο Μεταγωγής, Οθόνη LCD και Έλεγχο RS232 για Οπτικά Δίκτυα

Name: 1x128 Οπτικός Διακόπτης Οπτικών Ινών με Γρήγορο Χρόνο Μεταγωγής, Οθόνη LCD και Έλεγχο RS232 για Οπτικά Δίκτυα
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x128 οπτικός διακόπτης
Price: 543.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	1x128 οπτικός διακόπτης
Μούβ:	1pc
τιμή:	US$398-US$688
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS,ISO9001

Εύρος μηκών κύματος:

1260~1650 NM

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

5000pcs το μήνα

Επισημαίνω:

Διακόπτης οπτικών ινών FITL

διακόπτης οπτικών ινών οθόνης LCD

διακόπτης οπτικών ινών 1x128

Περιγραφή του προϊόντος

Οπτικός διακόπτης ινών γρήγορος χρόνος αλλαγής 1x128 Οπτικός διακόπτης με οθόνη LCD

Επισκόπηση του προϊόντος

Αυτό το Rackmount οπτικού διακόπτη 1x128 διαθέτει μία είσοδο και 128 εξόδους θύρες οπτικών ινών, σχεδιασμένες για την επιλεκτική μετάδοση, ανακατεύθυνση ή αποκλεισμό της οπτικής ισχύος σε γραμμές μετάδοσης ινών.Αυτοί οι αμφίδρομοι οπτικοί διακόπτες μπορούν να χρησιμοποιηθούν τόσο σε διαμορφώσεις 1x128 όσο και 128x1, καθιστώντας τους ιδανικούς για δίκτυα επικοινωνίας οπτικών ινών και όργανα μέτρησης.

Το μπροστινό πάνελ υποστηρίζει διάφορους τύπους συνδέσμων, συμπεριλαμβανομένων των FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC και ST/UPC.Διαμορφώσεις 1x64 ή προσαρμοσμένοι οπτικοί διακόπτες.

Εφαρμογές

FITL (Fiber In The Loop)
Σύστημα συντήρησης
Απομακρυσμένη παρακολούθηση οπτικού δικτύου
Παρακολούθηση καλωδίων
Αυτόματη μέτρηση

Βασικά χαρακτηριστικά

Διαμορφώσιμο κανάλι και χρονικό διάστημα για αυτόματη σάρωση
Πίνακας οθόνης LED για οπτική παρακολούθηση και βολική λειτουργία
SerialNet με υψηλή αξιοπιστία και σταθερότητα
Διαφανές σήμα μετάδοσης με υψηλή σταθερότητα και αξιοπιστία
RS232 Έλεγχος και RJ45 Ethernet Απομακρυσμένη Διαχείριση

Τεχνικές προδιαγραφές

Παράμετρος	Μονάδα	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
Περιοχή μήκους κύματος	nm	1260~1650 ή προσαρμοσμένο
Δοκιμαστικό μήκος κύματος	nm	1310/1550 ή προσαρμοσμένο
Απώλεια εισαγωγής (μέγιστη)	dB	≤ 1.0	≤ 1.0	≤ 1.5	≤ 1.5	≤ 1.5	≤ 1.5	≤ 1.5	≤ 2.0
Επιστροφή απώλειας	dB	SM ≥ 50
Διασταυρούμενη ακοή	dB	≤ 70
ΠΔΛ	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.20
Επαναληψιμότητα	dB	≤0.02
Ώρα αλλαγής	ms	≤10 (Προκείμενη διώρυγα)
Οπτική ισχύς	mW	≤ 500
Τύπος ινών	Εμ...	9/125
Συνδετήρας	/	FC, SC, LC, ST, SMA ή προσαρμοσμένα
Πύλη ελέγχου	/	RJ45 & RS232 ή προσαρμοσμένο
Εργασιακή τροφοδοσία	V	Δυναμικό ρεύματος:
Θέρμανση λειτουργίας	°C	-10~+60
Θέρμανση αποθήκευσης	°C	-40~+85

Διάμετροι του ράκα

1U: L483×W230×H44.5 (έως 16 κανάλια) - διαθέσιμη προσαρμογή
2U: L483×W230×H89 (έως 36 κανάλια) - διαθέσιμη προσαρμογή
2U: L483×W350×H89 (έως 64 κανάλια) - διαθέσιμη προσαρμογή
3U: L483×W350×H133.5 (έως 128 κανάλια) - διαθέσιμη προσαρμογή
4U: L483×W350×H178 (έως 256 κανάλια) - διαθέσιμη προσαρμογή

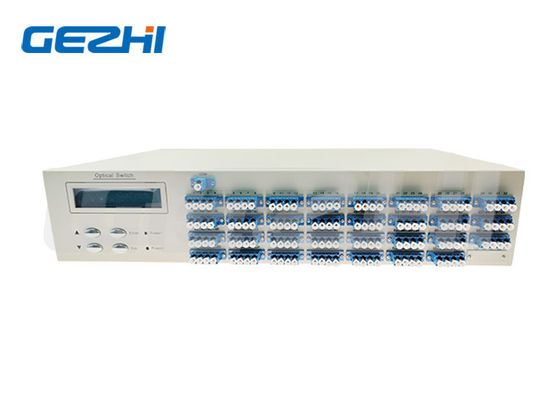

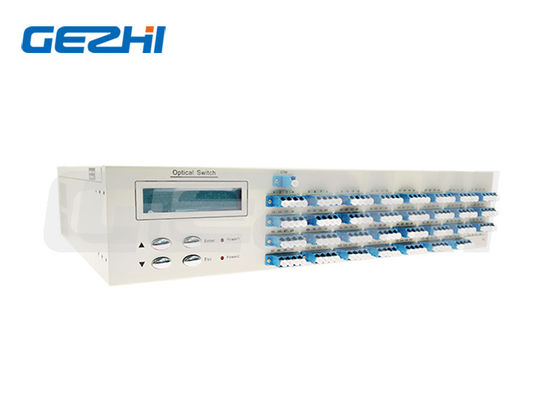

Επισκόπηση του μπροστινού πάνελ

Δύναμη:Κύριο διακόπτη τροφοδοσίας
RJ45:Διασύνδεση διαχείρισης δικτύου επικοινωνιών
RS-232:RS232 διασύνδεση σειριακής επικοινωνίας
LCD:Συσκευή για την άμεση εμφάνιση πληροφοριών
▲▼:Τα πλήκτρα για να μετακινήσετε πάνω και κάτω
Εισάγετε:Κλειδί για τον καθορισμό της επιλογής
ΕΣΚ:Κλειδί ακύρωσης λειτουργίας
COM, 1128:Διασύνδεσμοι ινών

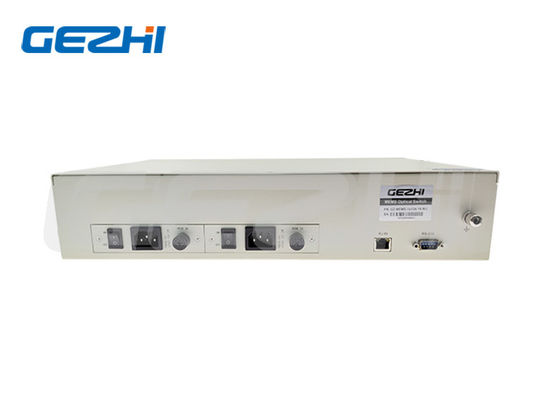

Επισκόπηση του πίσω πάνελ

Δυναμικό ισχύος 85 ~ 265V:Διασύνδεση καλωδίου τροφοδοσίας
Ενεργοποίηση:Κύριο διακόπτη τροφοδοσίας

Προεπιλεγμένες ρυθμίσεις

Διεύθυνση:01
RS-232:Μονάδα Baud: 9600; Μονάδα δεδομένων: 8 bit; Μονάδα Stop: 1 bit; Μονάδα ισοτιμίας: NONE
RJ45:IP: 192.168.1.100; PORT: 5000; TCP/IP: TCP Server και UDP (Καθορισμένη θύρα: 18888)

Οπτική διαδρομή και πρωτόκολλο επικοινωνίας

Το πρωτόκολλο επικοινωνίας χρησιμοποιεί όλους τους μεγάλους χαρακτήρες
Η συσκευή εκτελεί μία εντολή τη φορά
"<" χρησιμεύει ως εντολή εκκίνησης
">" χρησιμεύει ως η τελική εντολή
