| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-1x3-RWM |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επισκόπηση προϊόντος της μονάδας 1x3 Raman WDM

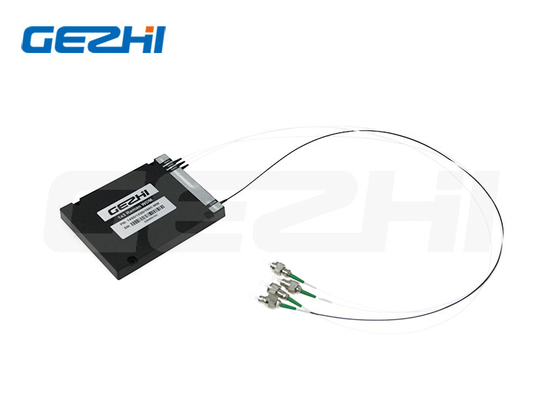

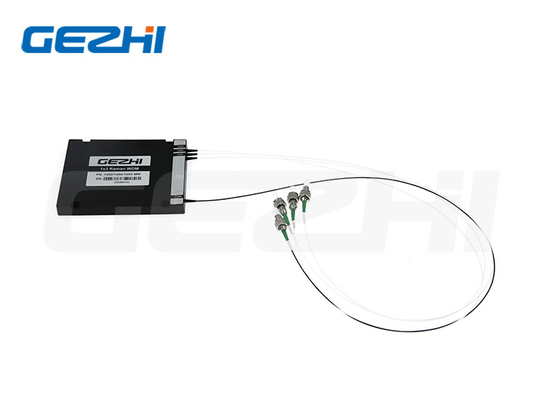

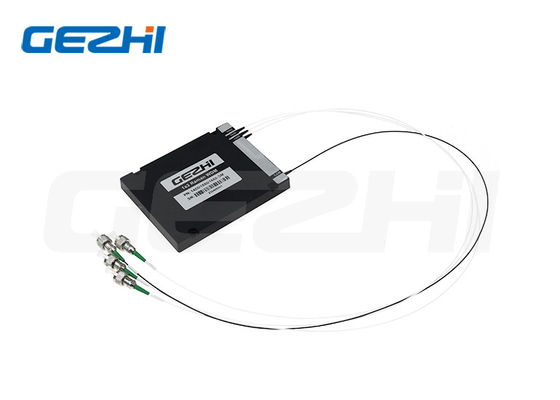

1450/1550/1660nm 1x3 Raman WDM Module with ABS Box
Ενότητα Raman WDM
Η μονάδα Raman Wavelength Division Multiplexer (Raman WDM) κατασκευάζεται με τη χρήση τεχνολογίας φίλτρου λεπτής μεμβράνης, που χρησιμοποιείται για τον διαχωρισμό και τον συνδυασμό διαφορετικών μηκών κύματος σήματος στα 1450nm, 1550nm και 1660nm (ή 1650nm).Φίλτρο Raman WDM με χαμηλή απώλεια εισαγωγής και υψηλή απομόνωση Χαρακτηριστικό.Χρησιμοποιείται ευρέως σε συστήματα Raman DTS ή άλλα συστήματα δοκιμής ή μέτρησης ινών.
Χαρακτηριστικά & Εφαρμογές του1x3 Raman WDM Module
Χαρακτηριστικά:
Telcordia GR1221, Συμβατό με RoHS
Οπτική διαδρομή χωρίς εποξειδικά και εξαιρετική θερμική σταθερότητα
Χαμηλή απώλεια εισαγωγής και υψηλή απομόνωση
Ευρεία και επίπεδη ζώνη διέλευσης
Εφαρμογές:
FTTX on line δοκιμή
Σύστημα WDM
Δίκτυα επιχειρήσεων
Προδιαγραφές του 1x3 Raman WDM Module
| Παραμετρητής | Μονάδα | αξία | |||
| Μήκος κύματος λειτουργίας | nm | 1450/1550/1660 | |||
| Κεντρικό μήκος κύματος | nm | 1450 | 1550 | 1650 | |
| εύρος ζώνης | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
| Απώλεια εισαγωγής | dB | ≤1,4 | |||
| Απομόνωση (Παράλληλο κανάλι) | dB | ≥60 | ≥45 | ≥60 | |
| PDL | dB | ≤0,2 | |||
| PMD | ΥΣΤΕΡΟΓΡΑΦΟ | ≤0,2 | |||
| Κατευθυντικότητα | Ενιαία λειτουργία | dB | ≥50 | ||
| Multi mode | dB | ≥35 | |||
| Απώλεια επιστροφής | Ενιαία λειτουργία | dB | ≥45 | ||
| Multi mode | dB | ≥35 | |||
| Οπτική ισχύς | mW | ≤500 | |||
| Εύρος θερμοκρασίας λειτουργίας | ℃ | -10 έως 70 | |||
| Εύρος θερμοκρασίας λειτουργίας | ℃ | -40 έως +85 | |||
| Πακέτο (Μ x Π x Υ) | mm | 100 x 80 x 10 | |||
Περιβάλλον δοκιμής
|
|
|
| Τύπος | Προδιαγραφές πακέτου | Τύπος ινών |
Ινα Διάμετρος |
Ινα Μήκος |
Συνδετήρας |
| RWM =Roman WDM Module | A1 =ABS box 100x80x10mm A2 =ABS box 120x80x18mm X=Άλλα |
S9 =9/125 Μ5 =50/125 Μ6 =62,5/125 |
25 = 250 μ 90 =900 μ 20 =2,0 mm 30 =3,0mm Χ=Άλλα |
05 =0,5μ 10 =1,0μ 15 =1,5μ Χ=Άλλα |

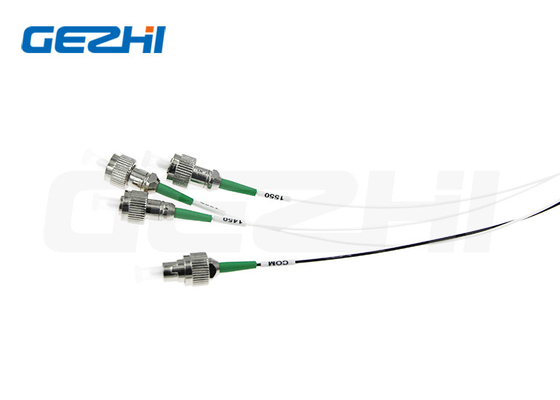

00 = κανένα LP =LC/UPC LA =LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC Χ=Άλλα |
|
|
