FTTX 3 θυρών FWDM μονάδα οπτικό φίλτρο με μήκη κύματος 1310nm 1490nm 1550nm χαμηλή απώλεια εισαγωγής και υψηλή απομόνωση καναλιού

FTTX 3 θυρών FWDM μονάδα οπτικό φίλτρο με μήκη κύματος 1310nm 1490nm 1550nm χαμηλή απώλεια εισαγωγής και υψηλή απομόνωση καναλιού

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	3 οπτική ίνα FWDM λιμένων
Μούβ:	1PC
τιμή:	US$15-U$33
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE RoHS,ISO9001

Εφαρμογές:

Έλεγχος συστημάτων

Σειρά μήκους κύματος ζωνών αντανάκλασης:

1460~1620

Απώλεια εισαγωγής:

Πέρασμα Channel≤0.8

Κυματισμός καναλιών:

Απομόνωση:

Πέρασμα Channel>40

Ευαισθησία θερμοκρασίας απώλειας εισαγωγής:

Απολύσεις εξαρτώμενη από την πόλωση:

Διασπορά τρόπου πόλωσης:

Κατευθυντικότητα:

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

5000pcs το μήνα

Επισημαίνω:

Μονάδα WDM 3 θυρών

μονάδα FTTX WDM

οπτικό φίλτρο 1550 nm

Περιγραφή του προϊόντος

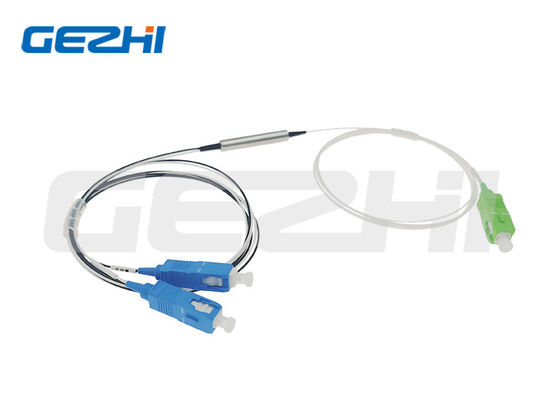

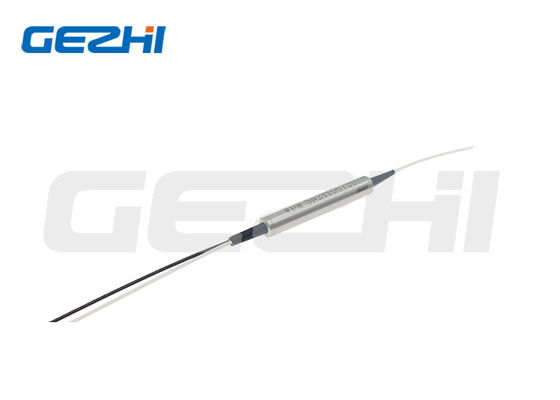

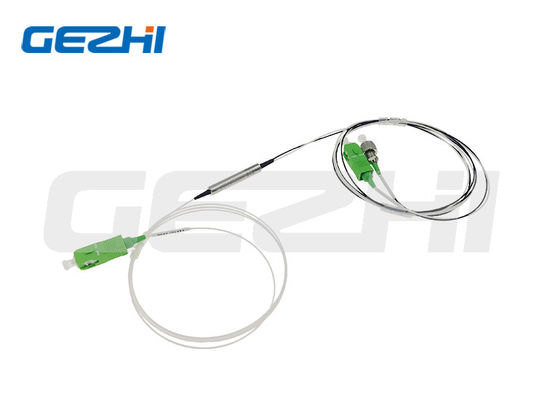

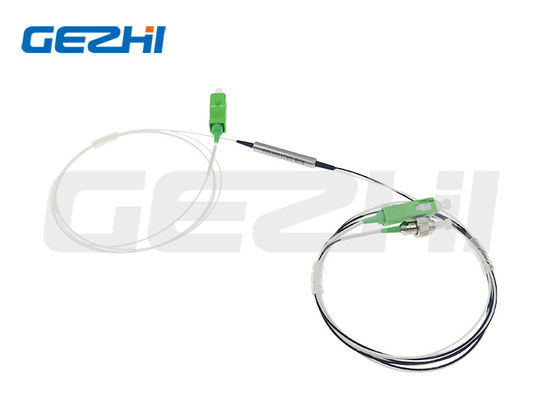

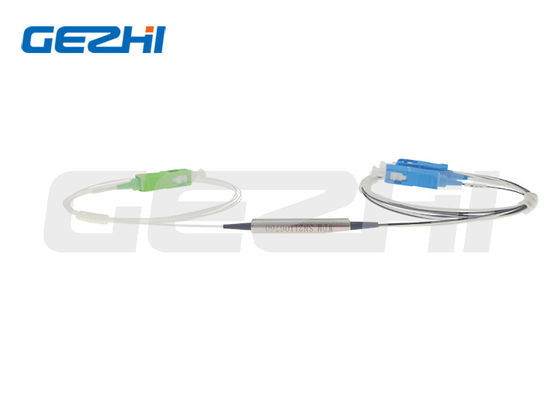

Οπτικό Φίλτρο FTTX 3 Θυρών FWDM 1310nm 1490nm 1550nm

Το Micro-Optical WDM χρησιμοποιεί τεχνολογία επίστρωσης λεπτού φιλμ και ιδιόκτητο σχεδιασμό συσκευασίας μικρο-οπτικών χωρίς συγκόλληση μετάλλου. Παρέχει χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση καναλιού, χαμηλή ευαισθησία στη θερμοκρασία και οπτική διαδρομή χωρίς εποξική ρητίνη.

Βασικά Χαρακτηριστικά

Ευρύ Εύρος Μήκους Κύματος Λειτουργίας
Χαμηλή Απώλεια Εισαγωγής
Εξαιρετικά Επίπεδο Ευρύ Πέρασμα Ζώνης
Υψηλή Απομόνωση Καναλιού
Υψηλή Σταθερότητα και Αξιοπιστία
Χωρίς Εποξική Ρητίνη στην Οπτική Διαδρομή

Εφαρμογές

Όργανα Δοκιμών
Σύστημα FTTH Tri-Play
Σύνδεση CATV
Σύστημα WDM
Δίκτυα PON

Τεχνικές Προδιαγραφές

Παράμετρος	Συνθήκη	Ελάχ.	Τυπικό	Μέγ.	Μονάδα
Θερμοκρασία Λειτουργίας		0	30	70	°C
Σχετική Υγρασία Λειτουργίας	Χωρίς συμπύκνωση	5		95	%
Θερμοκρασία Αποθήκευσης	Χωρίς συμπύκνωση	-40		85	°C
Ισχύς Χειρισμού		50			mW
Εύρος Μήκους Κύματος Θύρας COM		1260		1560	nm
Μήκος Κύματος Θύρας TRANS	CATV	1540	1550	1560	nm
Μήκος Κύματος Θύρας REFL 1	Ανάντη Δεδομένων	1260	1310	1360	nm
Μήκος Κύματος Θύρας REFL 2	Κατάντη Δεδομένων	1480	1490	1500	nm
Απώλεια Εισαγωγής (εξαιρουμένου του οπτικού συνδετήρα)	COM προς TRANS		0.3	0.5	dB
	COM προς REFL		0.25	0.4	dB
Απομόνωση COM προς TRANS@1490nm±10nm	1490nm στην θύρα CATV	15
Απομόνωση COM προς REFL@1550nm±10nm	1550nm στην θύρα DATA	15
Κατευθυντικότητα	1310nm στην θύρα CATV	47
Απώλεια Επιστροφής (όλες οι θύρες)		45
Θερμική Ευαισθησία Απώλειας Εισαγωγής				0.005	dB/°C
Απώλεια Εξαρτώμενη από την Πόλωση				0.1	dB
Απώλεια Κάμψης	@1550nm@10mm ακτίνα,1 στροφή			0.5	dB
Τύπος Οπτικής Ίνας	Corning® SMF-28 Ultra; 900um χαλαρή σωλήνωση
Μήκος Οπτικής Ίνας	COM	51 cm
	TRANS	100 cm
	REFL	100 cm

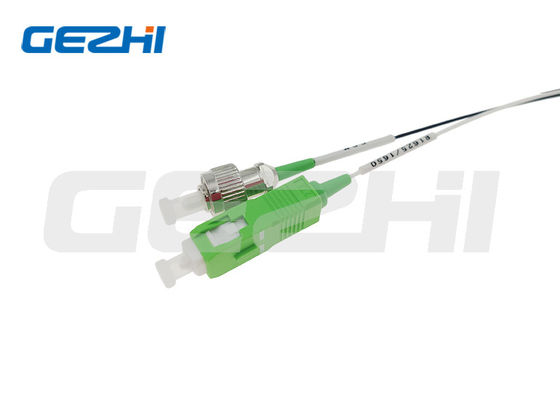

Τύπος Συνδετήρα	COM	SC/APC
	TRANS	χωρίς συνδετήρα
	REFL	χωρίς συνδετήρα
Μήκος Σωλήνα Συσκευασίας WDM			38	39	mm
Διάμετρος Σωλήνα Συσκευασίας WDM			5.5	6	mm
Ηλεκτρική Απομόνωση Σωλήνα WDM	Ο μεταλλικός σωλήνας πρέπει να είναι ηλεκτρικά μονωμένος με τη χρήση σωλήνα συρρίκνωσης που καλύπτει όλο το μήκος του

Πληροφορίες Παραγγελίας

Μήκος Κύματος	Διαμόρφωση	Προδιαγραφή Συσκευασίας	Τύπος Οπτικής Ίνας	Διάμετρος Οπτικής Ίνας	Μήκος Οπτικής Ίνας	Συνδετήρας
XGS-PON S=Καθορίστε	1=1 μονάδα συνδυασμού 2=2 μονάδες συνδυασμού 3=3 μονάδες συνδυασμού 4=4 μονάδες συνδυασμού S=Καθορίστε	S1= Ατσάλινος σωλήνας φ5.5x35mm A9=Κουτί ABS 90x20x10mm A1=Κουτί ABS 100x80x10mm A2=Κουτί ABS 120x80x18mm A3=Κουτί ABS 140x115x15mm L1=LGX 12929130mm L2=Ένθετο LGX σε ράφι 2 θέσεων L4=Ένθετο LGX σε ράφι 4 θέσεων R1=Ράφι 19" 1U R2=Ράφι 19" 1U 2 θέσεων R4=Ράφι 19" 1U 4 θέσεων X=Προσαρμοσμένο	9=9/125 S=Καθορίστε	25=250um 90=900um 20=2.0mm 30=3.0mm S=Καθορίστε	05=0.5m 10=1.0m 15=1.5m S=Καθορίστε	00=κανένα LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Καθορίστε

Συσκευασία Προϊόντος
