| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | Fwdm-T15R13/14 |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

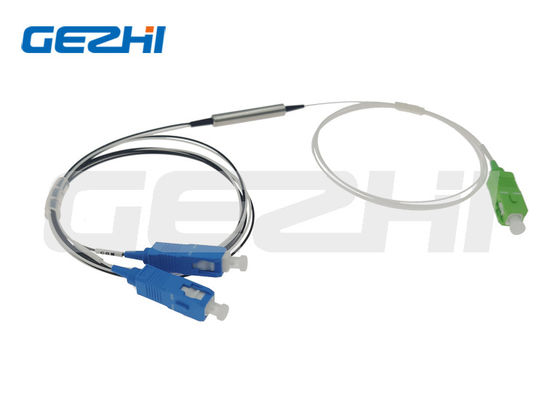

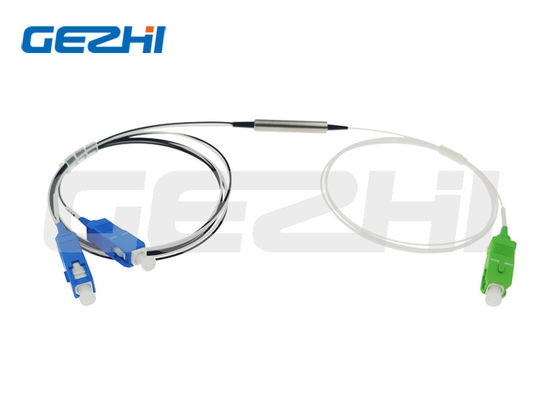

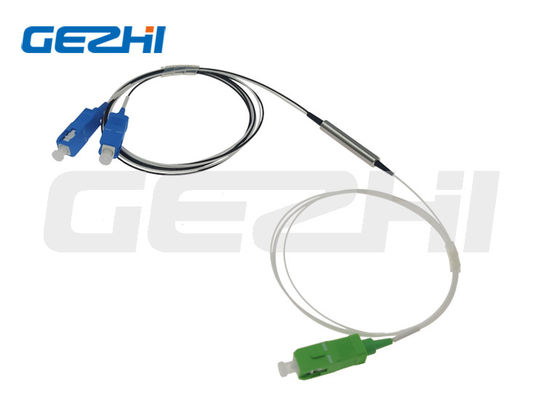

WDM ΦΊΛΤΡΩΝ οπτικής ίνας FWDM FTTH 1310/1490/1550nm
WDM είναι ένα από το τμήμα πυρήνων στην αρχιτεκτονική FTTH. WDM FTTH χρησιμοποιεί τα φίλτρα παρέμβασης λεπτών ταινιών υψηλής επίδοσης για να παρέχει την εξαιρετική????????? απόδοση. Με το αμφίδρομο χαρακτηριστικό γνώρισμα, μπορεί να εφαρμοστεί στη μονάδα εξοπλισμού ONT και OLT.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή
| Παράμετροι | Μονάδα | Συσκευή FWDM | ||
| Λειτουργούν μήκος κύματος Τ: μήκος κύματος μετάδοσης Ρ: μήκος κύματος αντανάκλασης 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
NM | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Απώλεια εισαγωγής | DB | Μετάδοση: ≤ 0,6 | ||
| Αντανάκλαση: ≤ 0,4 | ||||
| Απομόνωση καναλιών μετάδοσης | DB | ≥ 30 | ||
| Απομόνωση καναλιών αντανάκλασης | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Θερμική σταθερότητα μήκους κύματος | nm/℃ | ≤ 0,003 | ||
| Θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | ≤ 0,005 | ||
| Επιστροφής απώλεια | DB | ≥ 45 | ||
| Οπτική δύναμη | MW | ≤ 500 | ||
| Λειτουργούσα θερμοκρασία | ℃ | -10 ~ +70 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40 ~ +85 | ||
| Σχετική υγρασία | % | 5 ~ 95 | ||
| Διάσταση | χιλ. | Φ5.5×35 | 90×20×10 | |
| Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη. 2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα. |
||||
Η μετάδοση 1310nm απεικονίζει φίλτρο-βασισμένους τους στο 1490/1550nm WDM πολυδιαυλωτές
Διαταγή των πληροφοριών:
| Α | Β | Γ | Δ | Ε |
| Μήκος κύματος | Τύπος σωλήνων | Μήκος ινών (Περιλάβετε το συνδετήρα) |
Συνδετήρας | Διάσταση |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= άλλοι |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
