| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2FWDM-R/B |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T / T, Western Union |

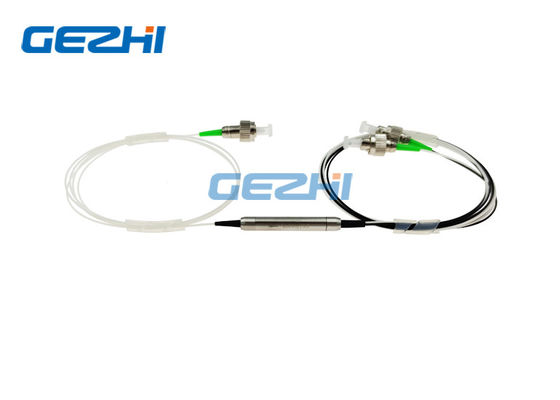

Κόκκινο/μπλε φίλτρο θραυστών περασμάτων MWDM 1x2 DWDM γ-ταινιών
Αυτό το WDM μικροϋπολογιστής-οπτικής χρησιμοποιεί την τεχνολογία επιστρώματος λεπτών ταινιών και το ιδιόκτητο σχέδιο της συνδέοντας συσκευασίας οπτικής μικροϋπολογιστών μετάλλων μη-ροής. Παρέχει τη χαμηλή απώλεια εισαγωγής, την υψηλή απομόνωση καναλιών, την ευαισθησία χαμηλής θερμοκρασίας και την εποξική ελεύθερη οπτική πορεία.
Η Co. GEZHI Photonics, ΕΠΕ παρέχει τα προσαρμοσμένους φίλτρα και τους συνδετήρες ζωνών για να συναντήσει τον ειδικούς έλεγχο και τις εφαρμογές. Οι μονάδες φίλτρων είναι διαθέσιμες με τους σωλήνες χάλυβα, 2 το ράφι αυλακώσεων 1U τοποθετεί, Pluggable ενότητα, ή κιβώτια ABS.
| Χαρακτηριστικά γνωρίσματα | Εφαρμογή |
|
|
Προδιαγραφές απόδοσης
| Τύπος | FWDM | ||
| Μήκος κύματος καναλιών περασμάτων | NM | 1547~1561 (κόκκινο) | 1530~1543.2 (μπλε) |
| Μήκος κύματος καναλιών αντανάκλασης | NM | 1530~1543.2 (μπλε) | 1547~1561 (κόκκινο) |
| Απώλεια εισαγωγής καναλιών περασμάτων | DB | ≤0.60 | |
| Απώλεια εισαγωγής καναλιών αντανάκλασης | DB | ≤0.40 | |
| Κυματισμός καναλιών | DB | ≤0.3 | |
| Παρακείμενη απομόνωση καναλιών | DB | ≥30 | |
| Εκφράστε την απομόνωση καναλιών | DB | ≥12 | |
| PDL | DB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| Κατευθυντικότητα | DB | ≥55 | |
| Επιστροφής απώλεια | DB | ≥50 | |
| Χειρισμός δύναμης | MW | 300 | |
| Λειτουργούσα θερμοκρασία | ℃ | -5~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Διαστάσεις συσκευασίας | χιλ. | φ5.5x35 | |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Η απώλεια εισαγωγής δεν περιλαμβάνει το συνδετήρα, κάθε συνδετήρας θα προσθέσει την απώλεια 0.2dB.
3. Άλλο μήκος κύματος μπορεί να γίνει κατόπην του αιτήματος του πελάτη. Παραδείγματος χάριν, L-Band R/B, ζώνη C/L.
Διαταγή των πληροφοριών
| Μήκος κύματος | Προδιαγραφή συσκευασίας | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| R/B=Red/Blue μήκος κύματος |
1= Φ5.5mm×35mm 2= 90×20×10 χιλ. 3=100×80×10.5 χιλ. 4= 120×80×18 χιλ. 5=140×115×18 χιλ. 6=19» 1U Rackmount X= άλλοι |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
Ενιαία λύση ινών DWDM με το κόκκινο/μπλε φίλτρο ζωνών Γ
Τα μήκη κύματος που ταξιδεύουν πέρα από τη σκοτεινή ίνα χωρίζονται σε δύο φασματικές ζώνες με τη χρησιμοποίηση του κόκκινου/μπλε φίλτρου ζωνών Γ και στις δύο άκρες της σκοτεινής ίνας. Το καθιστά πιθανό να χρησιμοποιήσει το ενιαίο σκέλος ινών και για τη διαβίβαση και για τη λήψη, κατά συνέπεια μεγιστοποιώντας σημαντικά την επένδυση και μειώνοντας τις δαπάνες.
GEZHI παρέχει επίσης προσαρμοσμένο WDM φίλτρων μήκους κύματος κόκκινο/μπλε, 100Ghz DWDM Mux Demux, την ενότητα CWDM, την ενότητα AWG 40channel, τους οπτικούς διακόπτες παράκαμψης 2x2 κ.λπ….
|
|
