| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | CCWDM-1x18 |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Παθητικός CCWDM Mux τομέων ανεξάρτητος πρωτοκόλλου ινών LC/PC ενότητας ενιαίος
Ο παθητικός CCWDM Mux τομέων ανεξάρτητος πρωτοκόλλου ινών LC/PC ενότητας ενιαίος από τα μέσα GEZHI για την ικανότητα στο δίκτυο οπτικών ινών σας χωρίς εγκατάσταση της πρόσθετης ίνας. Παρέχει το αυξανόμενο εύρος ζώνης και το αυξανόμενο εισόδημα από τις εγκαταστάσεις ινών κληρονομιών σε μια από τις μικρότερες συσκευασίες της βιομηχανίας. Ο παθητικός CCWDM Mux τομέων ανεξάρτητος πρωτοκόλλου ινών LC/PC ενότητας ενιαίος είναι βασισμένος στην τεχνολογία και το μέταλλο φίλτρων λεπτών ταινιών που συνδέουν τη μικρο-οπτική συσκευασία.
Μπορεί να αντικαταστήσει τα προϊόντα CWDM χρησιμοποιείται στις τηλεπικοινωνίες, τα εταιρικά δίκτυα, τα δίκτυα PON, την καλωδιακή τηλεόραση και άλλους τομείς. Η χαμηλότερη απώλεια εισαγωγής κάνει την ενότητα CCWDM να έχει τη χαμηλότερη μείωση σημάτων όταν χρησιμοποιείται, με αυτόν τον τρόπο μειώνοντας τις απαιτήσεις δύναμης της συσκευής αποστολής σημάτων σημάτων.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφές
| Παράμετρος | 10 CH | 12Ch | 14 CH | 16Ch | 18Ch | |
| Λειτουργούν μήκος κύματος (NM) | 1260~1620 | |||||
| Μήκος κύματος καναλιών (NM) | 1270,1290,…, 1590,1610, ή 1271,1291,…, 1591,1611 | |||||
| Διάστημα καναλιών (NM) | 20 | |||||
| Passband καναλιών (NM) | CWL+/-6.5nm | |||||
| Απώλεια εισαγωγής (DB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Κυματισμός καναλιών (DB) | ≤0.4 | |||||
| Απομόνωση (DB) | Παρακείμενος | >30 | ||||
| Μη-παρακείμενος | >40 | |||||
| Διασπορά τρόπου πόλωσης (CP) | ≤0.2 | |||||
| Εξαρτώμενη απώλεια πόλωσης | ≤0.2 | |||||
| Κατευθυντικότητα (DB) | >45 | |||||
| Επιστροφής απώλεια (DB) | >45 | |||||
| Μέγιστος χειρισμός δύναμης (MW) | 500 | |||||
| Λειτουργούσα θερμοκρασία (℃) | -5~+70 | |||||
| Θερμοκρασία αποθήκευσης (℃) | -40~85 | |||||
| Τύπος ινών | G657A1 | |||||
| Συνδετήρας | TBD | |||||
| Διάσταση συσκευασίας (χιλ.) | L55 Χ W35 Χ H8 | L55 Χ W45 Χ H8 | ||||
Παθητικός CCWDM Mux τομέων ανεξάρτητος πρωτοκόλλου ινών LC/PC ενότητας ενιαίος
Διαταγή των πληροφοριών
| Διαμόρφωση | Διοχετεύστε το αριθ. | Τύπος πλεξίδων | Μήκος ινών | Κλίση (χιλ.) | Συνδετήρας |
| CC=CCWDM |
10=10 κανάλι 41=4+UPG 80=8 κανάλι 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 Χ W35 xH8 2= L55 Χ W45 xH8
|
0=None 5=LC/APC 7=others |
Μοναδική ελεύθερου χώρου τεχνολογία
Ο παθητικός CCWDM Mux τομέων ανεξάρτητος πρωτοκόλλου ινών LC/PC ενότητας ενιαίος υιοθετεί την ελεύθερου χώρου τεχνολογία, η οποία χρησιμοποιεί το φως διαδίδοντας σε ελεύθερου χώρου για να διαβιβάσει wirelessly τα στοιχεία. Μέσα στη συσκευή, τα παρακείμενα κανάλια σημάτων πέφτονται απότομα από την παράλληλη ακτίνα αντί της ίνας. Αυτό σώζει πολύ διάστημα για το κιβώτιο συσκευασίας, και η μοναδική εργασία βοηθά επίσης CCWDM Mux Demux με τη χαμηλή απώλεια εισαγωγής.

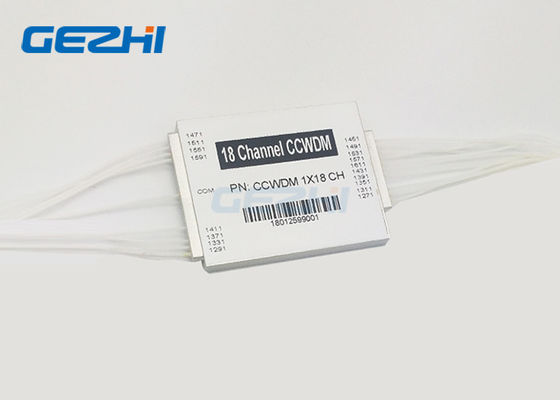

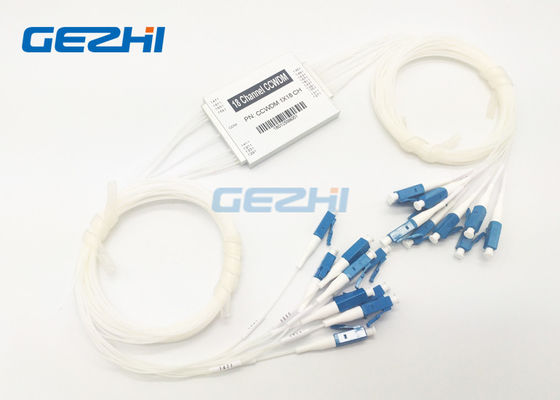

ενιαία λύση ινών 1x18 CCWDM
Παθητικός CCWDM Mux τομέων ανεξάρτητος πρωτοκόλλου ινών LC/PC ενότητας ενιαίος
Μηχανικό σχέδιο
ΤΥΠΟΣ - 1
ΤΥΠΟΣ - 2
|
|
