| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | Ccwdm-8CH |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

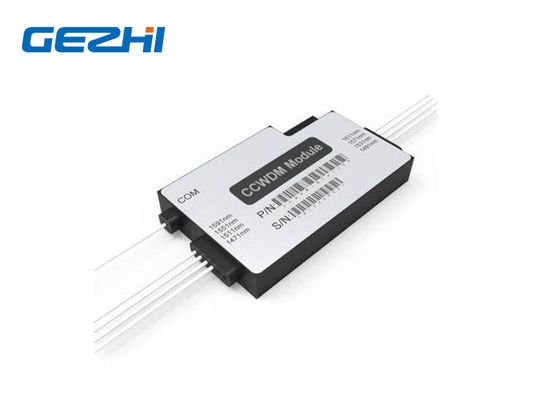

1x8 συμπαγής CWDM οπτικός πολυδιαυλωτής ινών ενοτήτων μίνι
Η ενότητα καναλιών CCWDM GEZHI 8 είναι συμπαγές CWDM (συμπαγές χονδροειδές τμήμα μήκους κύματος που πολλαπλασιάζει), το οποίο είναι μια να πολλαπλασιάσει τμήματος μήκους κύματος τεχνολογία βασισμένη σε TFF (φίλτρο λεπτών ταινιών). Λειτουργεί με τον ίδιο τρόπο όπως η ενότητα CWDM, εκτός από το ότι CCWDM που η ελεύθερου χώρου τεχνολογία χρήσεων, έναντι της κοινής μεθόδου απότομου πεσίματος ινών CWDM, έναντι της ενότητας CWDM, το μέγεθος συσκευασίας CCWDM είναι πολύ μικρή η απώλεια εισαγωγής είναι χαμηλότερες και η συνέπεια είναι καλύτερη μπορεί να αντικαταστήσει τα προϊόντα CWDM χρησιμοποιείται στις τηλεπικοινωνίες, τα εταιρικά δίκτυα, τα δίκτυα PON, την καλωδιακή τηλεόραση και άλλους τομείς. Η χαμηλότερη απώλεια εισαγωγής κάνει την ενότητα CCWDM να έχει τη χαμηλότερη μείωση σημάτων όταν χρησιμοποιείται, με αυτόν τον τρόπο μειώνοντας τις απαιτήσεις δύναμης της συσκευής αποστολής σημάτων σημάτων.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφές
| Παράμετρος | 4 CH | 4+UPG | 8 CH | 8+UPG1 | 8+UPG2 | ||
| Λειτουργούν μήκος κύματος (NM) | 1260~1620 | ||||||
| Μήκος κύματος καναλιών (NM) | 1270,1290,…, 1590,1610, ή 1271,1291,…, 1591,1611 | ||||||
| Σειρά μήκους κύματος λιμένων UPG (NM) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| Διάστημα καναλιών (NM) | 20 | ||||||
| Passband καναλιών (NM) | CWL+/-6.5nm | ||||||
| Απώλεια εισαγωγής (DB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Κυματισμός καναλιών (DB) | ≤0.3 | ||||||
| Απομόνωση (DB) | Παρακείμενος | >30 | |||||
| Μη- | >40 | ||||||
| Απομόνωση UPG (DB) | NA | >15 | NA | >15 | >15 | ||
| Διασπορά τρόπου πόλωσης (CP) | ≤0.2 | ||||||
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.2 | ||||||
| Κατευθυντικότητα (DB) | >45 | ||||||
| Επιστροφής απώλεια (DB) | >45 | ||||||
| Μέγιστος χειρισμός δύναμης (MW) | 500 | ||||||
| Λειτουργούσα θερμοκρασία (℃) | -40~+75 | ||||||
| Θερμοκρασία αποθήκευσης (℃) | -40~+85 | ||||||
| Τύπος ινών | G657A1 | ||||||
| Συνδετήρας | TBD | ||||||
| Διάσταση συσκευασίας (χιλ.) | L55 Χ W35 Χ H8 ή L46 Χ W28 Χ H6 | ||||||
Διαταγή των πληροφοριών
| Διαμόρφωση | Διοχετεύστε το αριθ. | Τύπος πλεξίδων | Μήκος ινών | Κλίση (χιλ.) | Συνδετήρας |
| CC=CCWDM |
40=4 κανάλι 41=4+UPG 80=8 κανάλι 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 Χ W35 xH8 2=L46 Χ W28 Χ H6 |
0=None 5=LC/APC 7=others |
Μοναδική ελεύθερου χώρου τεχνολογία
Ο 1x8 συμπαγής CWDM οπτικός πολυδιαυλωτής ινών ενοτήτων μίνι υιοθετεί την ελεύθερου χώρου τεχνολογία, η οποία χρησιμοποιεί το φως διαδίδοντας σε ελεύθερου χώρου για να διαβιβάσει wirelessly τα στοιχεία. Μέσα στη συσκευή, τα παρακείμενα κανάλια σημάτων πέφτονται απότομα από την παράλληλη ακτίνα αντί της ίνας. Αυτό σώζει πολύ διάστημα για το κιβώτιο συσκευασίας, και η μοναδική εργασία βοηθά επίσης CCWDM Mux Demux με τη χαμηλή απώλεια εισαγωγής.
1x8 συμπαγής CWDM οπτικός πολυδιαυλωτής ινών ενοτήτων μίνι
Μηχανικό σχέδιο
ΤΥΠΟΣ - 1
ΤΥΠΟΣ - 2
|
|
