| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2FWDM |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

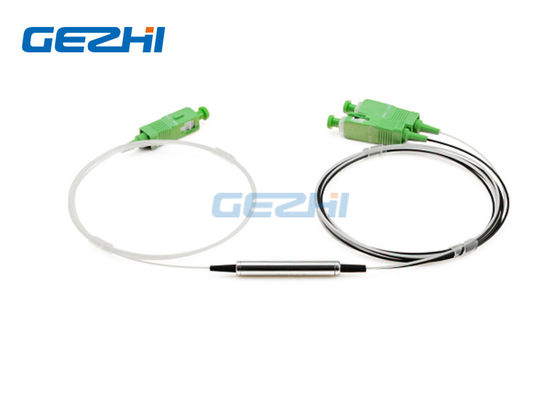

Η μετάδοση 1310nm απεικονίζει φίλτρο-βασισμένους τους στο 1490/1550nm WDM πολυδιαυλωτές
FWDM, είναι γνωστό ως φίλτρο-βασισμένο WDM ή WDM φίλτρων. Είναι βασισμένο στην τεχνολογία του (TFF) φίλτρων λεπτών ταινιών. WDM φίλτρων χρησιμοποιείται εκτενώς WDM στα δίκτυα, EDFA, ενισχυτές Raman, και ενοργάνωση οπτικών ινών. Η συσκευή συνδυάζει ή χωρίζει το φως στα διαφορετικά μήκη κύματος σε μια ευρεία σειρά μήκους κύματος. Προσφέρουν την πολύ χαμηλή απώλεια εισαγωγής, τη χαμηλή απώλεια εξάρτησης πόλωσης, την υψηλή απομόνωση και την άριστη περιβαλλοντική σταθερότητα.
Η οικογένεια προϊόντων FWDM GEZHI καλύπτει μετά από τα παράθυρα μήκους κύματος που χρησιμοποιούνται συνήθως στα συστήματα οπτικής ίνας
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή
| Παράμετροι | Μονάδα | Συσκευή FWDM | ||
| Λειτουργούν μήκος κύματος Τ: μήκος κύματος μετάδοσης Ρ: μήκος κύματος αντανάκλασης 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
NM | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Απώλεια εισαγωγής | DB | Μετάδοση: ≤ 0,6 | ||
| Αντανάκλαση: ≤ 0,4 | ||||
| Απομόνωση καναλιών μετάδοσης | DB | ≥ 30 | ||
| Απομόνωση καναλιών αντανάκλασης | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Θερμική σταθερότητα μήκους κύματος | nm/℃ | ≤ 0,003 | ||
| Θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | ≤ 0,005 | ||
| Επιστροφής απώλεια | DB | ≥ 45 | ||
| Οπτική δύναμη | MW | ≤ 500 | ||
| Λειτουργούσα θερμοκρασία | ℃ | -10 ~ +70 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40 ~ +85 | ||
| Σχετική υγρασία | % | 5 ~ 95 | ||
| Διάσταση | χιλ. | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη. 2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα. |
||||
Η εικόνα Α είναι για T13/R15, T14/R1315, WDM φίλτρων T1415/R13 FTTX
Η εικόνα Β είναι για T15/R13, T13/R1415, T15/R1314, WDM φίλτρων T1314/R15 FTTX
Η μετάδοση 1310nm απεικονίζει φίλτρο-βασισμένους τους στο 1490/1550nm WDM πολυδιαυλωτές
Διαταγή των πληροφοριών:
| Α | Β | Γ | Δ | Ε |
| Μήκος κύματος | Τύπος σωλήνων | Μήκος ινών (Περιλάβετε το συνδετήρα) |
Συνδετήρας | Διάσταση |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= άλλοι |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
