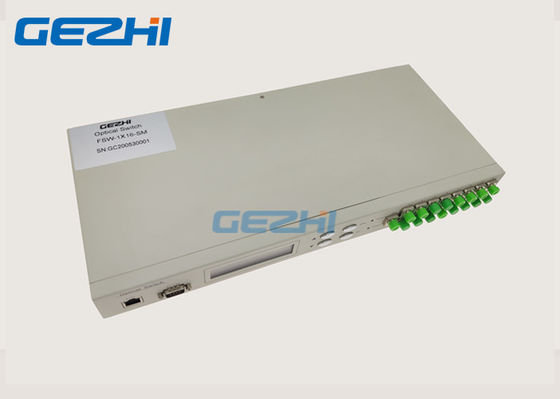

Το Benchtop/το ράφι τοποθετεί τον προγραμματίσημο εξοπλισμό διακοπτών πλαισίων 1x16 οπτικό

GEZHI Benchtop/ράφι τοποθετεί τον προγραμματίσημο εξοπλισμό διακοπτών πλαισίων 1x16 οπτικό μέχρι 16port με το γρήγορο χρόνο διακοπής, υψηλό - ποιότητα και χαμηλή απώλεια εισαγωγής. Αυτό το Benchtop/το ράφι τοποθετεί τα προγραμματίσημα πλαίσια 1x16 που ο οπτικός εξοπλισμός διακοπτών είναι μια λειτουργική συσκευή που ελέγχοντας και μεταστρέφοντας την οπτική διαδρομή. Του μπορέστε ελεγχόμενος μέσω του λιμένα RS232, του λιμένα Ethernet και του αυτοκινήτου που ανιχνεύονται σε ορισμένη συχνότητα ή που επιλέγονται με το χέρι από το μέτωπο - επιτροπή. Στο οπτικό σύστημα μετάδοσης ινών, χρησιμοποιείται για τον οπτικό έλεγχο διαδρομών, το τοπικό LAN, την πηγή φωτός/τον ανιχνευτή που αλλάζουν, και που προστατεύουν την αλλαγή Ethernet κ.λπ. Στο σύστημα δοκιμής οπτικής ίνας, χρησιμοποιείται για τη δοκιμή οπτικής ίνας και συσκευών οπτικής ίνας, τη δοκιμή δικτύων, υπαίθρια την οπτική δοκιμή καλωδίων και την αντίληψη οπτικής ίνας.

Χαρακτηριστικά γνωρίσματα

Επιτροπή επίδειξης οδηγήσεων. Οπτική επίδειξη, κατάλληλη λειτουργία.
Το διάστημα καναλιών και χρόνου της αυτόματης ανίχνευσης μπορεί να είναι οργάνωση.

RS232 έλεγχος και μακρινή διαχείριση Ethernet

Χαμηλή απώλεια εισαγωγής, γρήγορη μετατροπή

Εφαρμογές

Δοκιμή συστημάτων

Προδιαγραφή





Επιτροπή για να εξηγήσει:



Μέτωπο - επιτροπή

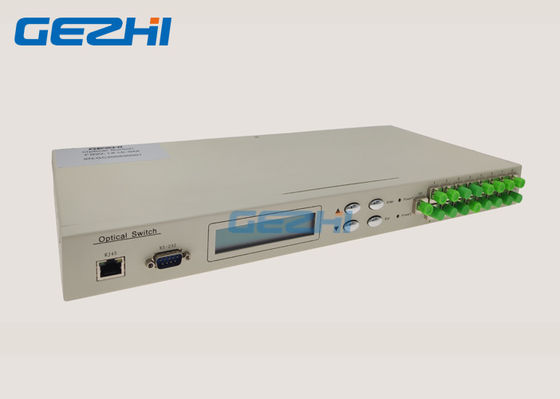

(1), RJ45-λιμένας για Ethernet, RS-232-τμηματικός λιμένας: Λιμένας για τον έλεγχο.

(2), οπτικοί λιμένες: Ο λιμένας εισαγωγής COM, 1, 2, 3,4 δείχνει το μεμονωμένο μέρος.

(3), οθόνη LCD-επίδειξης: Εκθέτοντας για τη διεύθυνση του εξοπλισμού, του τρέχοντος καναλιού και των σχετικών πληροφοριών.

(4), ▲-επάνω ▼-κατεβάστε Εις:άγω-επιβεβαιώστε Εσκ.-ακυρώστε.

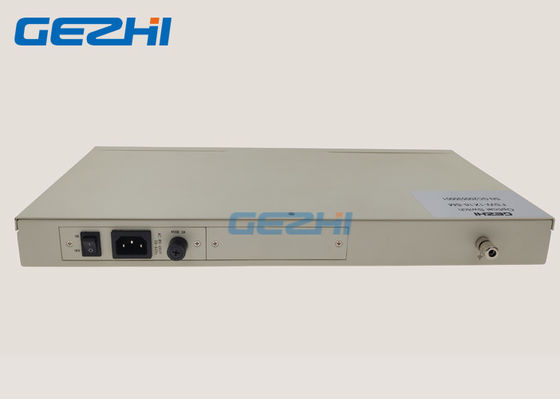

Υποστηρίξτε την επιτροπή

(1), δύναμη: Ένδειξη για τη λειτουργώντας παροχή ηλεκτρικού ρεύματος. (Ενιαία δύναμη ή διπλή δύναμη διαθέσιμη)





Εσωτερικό ελαφρύ διάγραμμα πορειών

Διάγραμμα της εσωτερικής πορείας ακτίνων για το διακόπτη οπτικής ίνας 1xN

Διεπαφή επικοινωνίας

(1), rs-232

Όταν συνδέεται με τον υπολογιστή, ο τμηματικός λιμένας DB9 crosswire και των δύο ακρών πρέπει να εφαρμοστεί. Σημαίνει ότι #2, καλώδιο #3 και των δύο ακρών πρέπει να συνδεθεί διασχισμένος, το καλώδιο #5 πρέπει καταλήγοντας να ενώσει, και το υπόλοιπο μπόρεσε να αφεθεί έξω.

(2), RJ45

Όταν συνδέεται με τον υπολογιστή μέσω του διακόπτη, μέσω των γραμμών πρέπει να εφαρμοστεί. (Η ακριβής διαταγή είναι 1 πορτοκαλί λευκό, πορτοκάλι 2, πράσινο λευκό 3, μπλε 4, μπλε λευκό 5, 6 πράσινα, 7 καφετί λευκό, 8 καφετιά.)

Όταν με τον υπολογιστή συνδέεται άμεσα, crosswire πρέπει να εφαρμοστεί. (Ένα τέλος είναι 1 πορτοκαλί λευκό, 2 πορτοκάλι, 3 πράσινο λευκό, 4 μπλε, 5 μπλε λευκό, 6 πράσινα, 7 καφετί λευκό, 8 καφετιά. Ένα άλλο τέλος είναι 1 πράσινο λευκό, πορτοκαλί λευκό 2 πράσινα, 3, μπλε 4, 5 μπλε λευκό, 6 - πορτοκάλι, 7 - καφετί λευκό, 8 καφετιά.)
