| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2-FWDM |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

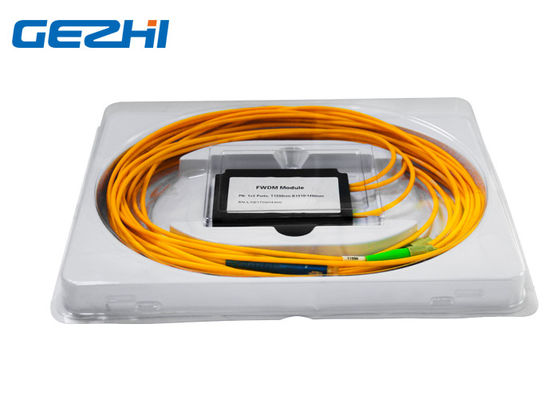

1x2 μετάδοση 1550nm Reflction 1310&1490nm ενότητας λιμένων FWDM
WDM φίλτρων λιμένων FTTX 1x2 GEZHI ενότητα που χρησιμοποιείται εκτενώς στους ενισχυτές Raman, EDFA, ενοργάνωση οπτικών ινών και WDM δίκτυα. Είναι βασισμένο στην τεχνολογία του (TFF) φίλτρων λεπτών ταινιών. Η συσκευή συνδυάζει ή χωρίζει το σήμα (1310/1490/1550nm) στα διαφορετικά μήκη κύματος σε μια ευρεία σειρά μήκους κύματος. Η ενότητα λιμένων FWDM 1x2 μπορεί να επεκτείνει την ικανότητα μιας ενιαίας ίνας να επιτευχθεί η αμφίδρομη επικοινωνία, έτσι ώστε ευρέως χρησιμοποιημένη στην οπτικές επέκταση και τη βελτίωση δικτύων, ή εισάγει τη νέα περιεκτική επιχείρηση κ.λπ.
GEZHI παρέχει την ενότητα λιμένων FWDM 1x2 που προσαρμόζεται στις ιδιαίτερες ζώνες μήκους κύματος για τις ειδικές αιτήσεις σας. Όπως να ξέρετε, το σύστημα το ίδιο GEPON λειτουργεί το 1310 /1490, έτσι το σήμα CATV εδώ παραδίδεται πέρα από την ίδια ίνα χρησιμοποιώντας 1550nm, και η ενότητα λιμένων FWDM 1x2 GEZHI είναι μια θέση όπου όλο αυτό πήρε «μικτό».
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Χαμηλό PDL
Οπτικός εποξικός ελεύθερος πορειών
Υψηλή απομόνωση καναλιών
Ευρεία λειτουργούσα σειρά μήκους κύματος
Άριστη περιβαλλοντική σταθερότητα
Telcordia υποχωρητικό
Εφαρμογές
Σύστημα επικοινωνιών οπτικής ίνας
CATV
WDM σύστημα
EDFA, ενισχυτής κ.λπ.
Λέιζερ ινών
Προδιαγραφή
| Παράμετροι | Μονάδα | Συσκευή FWDM | ||
| Λειτουργούν μήκος κύματος 1310±50,1490±10, 1550±10 |
NM |
T1550 R1310/1490 |
||
| Απώλεια εισαγωγής | DB | Μετάδοση: ≤ 0,6 | ||
| Αντανάκλαση: ≤ 0,4 | ||||
| Απομόνωση καναλιών μετάδοσης | DB | ≥ 30 | ||
| Απομόνωση καναλιών αντανάκλασης | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Θερμική σταθερότητα μήκους κύματος | nm/℃ | ≤ 0,003 | ||
| Θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | ≤ 0,005 | ||
| Επιστροφής απώλεια | DB | ≥ 45 | ||
| Οπτική δύναμη | MW | ≤ 500 | ||
| Λειτουργούσα θερμοκρασία | ℃ | -10 ~ +70 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40 ~ +85 | ||
| Σχετική υγρασία | % | 5 ~ 95 | ||
| Διάσταση | χιλ. | 100x80x10mm | ||
| Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη. 2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα. |
||||
Διαταγή των πληροφοριών:
| Α | Β | Γ | Δ | Ε |
| Μήκος κύματος | Τύπος σωλήνων | Μήκος ινών (Περιλάβετε το συνδετήρα) |
Συνδετήρας | Διάσταση |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= άλλοι |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
1x2 ενότητα λιμένων FWDM
|
|
