| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | Ειδικότερα: |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

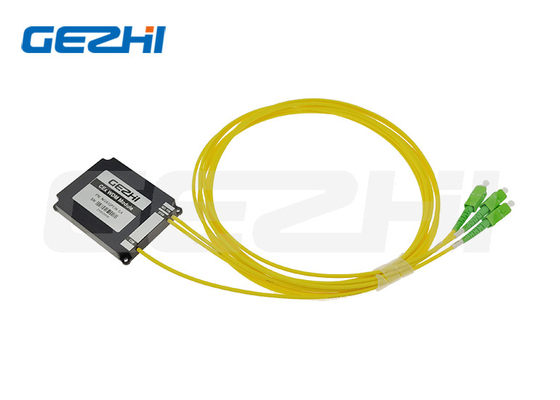

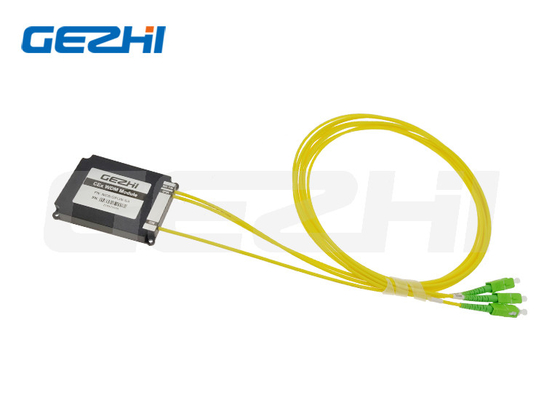

Συμμόρφωση RoHS CEx WDM1r μονάδα,NGS-PON GPON για οπτικά δίκτυα τηλεπικοινωνιών
Περιγραφή του προϊόντος
Το στοιχείο συνύπαρξης (CEx) του πολλαπλασιαστή xWDM/xPON είναι μια ενιαία συσκευή WDM για τον συνδυασμό των σημερινών υπηρεσιών FTTH G-PON με τις αναδυόμενες τεχνολογίες XGS-PON και NG-PON2 επόμενης γενιάς.Τα πρόσθετα μήκη κύματος προμήθειας με το στοιχείο συνύπαρξης περιλαμβάνουν RF, σημείο προς σημείο (PtP) και παρακολούθηση OTDR. Είναι συμβατό με το ITU-T G.984.5.
Τα εξαρτήματα υψηλής ποιότητας εξασφαλίζουν πολύ υψηλή σταθερότητα λειτουργίας των πολλαπλασιαστών xWDM/xPON σε ολόκληρο το φάσμα φασμάτων και τέλεια θερμική σταθερότητα. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedΤα υψηλής ποιότητας οπτικά εξαρτήματα και η υψηλής ποιότητας συνδεσιμότητα εξασφαλίζουν ανώτερη απόδοση, τη χαμηλότερη απώλεια και ισχυρή αξιοπιστία δικτύου.
|
Ειδικά χαρακτηριστικά Μικρή απώλεια εισαγωγής Υψηλή απομόνωση καναλιών Συμμόρφωση με το RoHS Διαθέσιμο με προσαρμοσμένες λειτουργίες |
Εφαρμογές Συστήματα WDM Σύστημα PON Δίκτυα πρόσβασης FTTH οπτικά δίκτυα τηλεπικοινωνιών |
μήκος κύματος του πολλαπλασιαστή συνύπαρξης Elemet (CEx)
| Πρωτόκολλο/Υπηρεσία | Διάστημα κύματος |
| Διάταξη G-PON | 1290~1330, 1480~1500nm |
| Διάταξη XGS-PON | 1260~1280, 1575~1580nm |
| Διάταξη NG-PON2 | 1524~1544, 1596~1625 |
| Ραδιοσυχνότητα βίντεο | 1540 ~ 1565nm |
| Διάταξη PtP WDM-PON | 1610~1625nm |
| Διάταξη παρακολούθησης OTDR | 1640 - 1660nm |
Προδιαγραφές
| Πολλαπλέξερ CEx | Πρωτόκολλο/Υπηρεσία | Φασματικό εύρος | Μέγιστη απώλεια εισαγωγής | Απομόνωση |
| CEx01 | GPON | 1290-1330 και 1480-1500nm | 00,8 dB | ≥ 30dB |
| ΝΔΑ | 1260-1280 και 1572-1650nm | 10,0 dB | ≥16dB | |
| CEx02 | GPON | 1290-1330 και 1480-1500nm | 00,8 dB | ≥ 30dB |
| XGS-PON | 1260-1280 και 1575-1580nm | 10,1 dB | ≥ 30dB | |
| CEx03 | GPON | 1290-1330 και 1480-1500nm | 00,8 dB | ≥ 30dB |
| XGS-PON | 1260-1280 και 1575-1580nm | 10,1 dB | ≥ 30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 10,4 dB | ≥16dB | |
| CEx04 | GPON | 1290-1330 και 1480-1500nm | 00,8 dB | ≥ 30dB |
| XGS-PON | 1260-1280 και 1575-1580nm | 10,1 dB | ≥ 30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 10,4 dB | ≥ 25dB | |
| CEx05 | GPON | 1290-1330 και 1480-1500nm | 00,8 dB | ≥ 30dB |
| XGS-PON | 1260-1280 και 1575-1580nm | 10,1 dB | ≥ 30dB | |
| Βίντεο RF | 1540-1565nm | 10,4 dB | ≥ 30dB | |
| CEx06 | GPON | 1290-1330 και 1480-1500nm | 00,8 dB | ≥ 30dB |
| XGS-PON | 1260-1280 και 1575-1580nm | 10,1 dB | ≥ 30dB | |
| Βίντεο RF | 1540-1565nm | 10,7 dB | ≥ 30dB | |
| Παρακολούθηση OTDR | 1640-1660nm | 10,4 dB | ≥ 30dB | |
| CEx07 | G-PON | 1290-1330 και 1480-1500nm | 00,8 dB | ≥ 30dB |
| XGS-PON | 1260-1280 και 1575-1580nm | 10,1 dB | ≥ 30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 10,4 dB | ≥ 25dB | |
| Βίντεο RF | 1540-1565nm | 20,0 dB | ≥ 30dB | |
| PtP WDM-PON | 1610-1625nm | 10,7 dB | ≥ 30dB | |
| CEx08 | G-PON | 1290-1330 και 1480-1500nm | 00,8 dB | ≥ 30dB |
| XGS-PON | 1260-1280 και 1575-1580nm | 10,1 dB | ≥ 30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 10,4 dB | ≥ 25dB | |
| Παρακολούθηση OTDR | 1640-1660nm | 10,7 dB | ≥ 30dB | |
| PtP WDM-PON | 1610-1625nm | 20,0 dB | ≥ 30dB | |
| Βίντεο RF | 1540-1565nm | 20,3 dB | ≥ 30dB |
Σημείωση: Διατίθεται προσαρμοσμένη προδιαγραφή.
Οι ανωτέρω προδιαγραφές δεν περιλαμβάνουν την απώλεια συνδέσμου.
Άλλα χαρακτηριστικά
| Παράμετρος | Μονάδα | Αξία |
| ΠΔΛ | dB | ≤0.2 |
| Οδηγία | dB | ≥ 50 |
| Επιστροφή απώλειας | dB | ≥ 50 |
| Θερμοκρασία λειτουργίας | °C | -10~+70 |
| Θέρμανση αποθήκευσης | °C | -40~+85 |
| Οπτική ισχύς | mW | 300 |
| Τύπος ινών | / | Επικαιροποιημένη συσκευή για την παρακολούθηση των υλικών |
Πληροφορίες παραγγελίας
| Σχήμα | Διαμόρφωση | Τύπος συσκευασίας | Τύπος καλωδίου | μήκος ινών | Συνδετήρας |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=Προσδιορίστε |
1=1 συνδυασμός μονάδων Συνδυασμός 2=2 μονάδων 3=3 μονάδες συνδυασμός Συνδυασμός 4=4 μονάδων S=Προσδιορίστε |
Α0=ΑΒΣ κουτί 80x60x12mm Α1=ΑΒΣ κουτί 100x80x10mm Α2=ΑΒΣ κουτί 120x80x18mm Α3=ΑΒΣ κουτί 140x115x15mm Το L1=LGX 129*29*130mm L2=LGX εισάγεται σε ράφι 2 slots L4=LGX εισάγεται σε ράφι 4 slots R1=19" 1 U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack X = Προσαρμοσμένο
|
00=Καμία 09=900um χαλαρό σωλήνα |
00=Καμία 05=0,5m 10=1,0m |
00=κανένα LP=LC/UPC ΑΕ = ΑΕΠ/ΑΠ SP=SC/UPC ΑΕ = ΑΕ/ΑΕΠ FP=FC/UPC Επικαιροποίηση S=Προσδιορίστε |

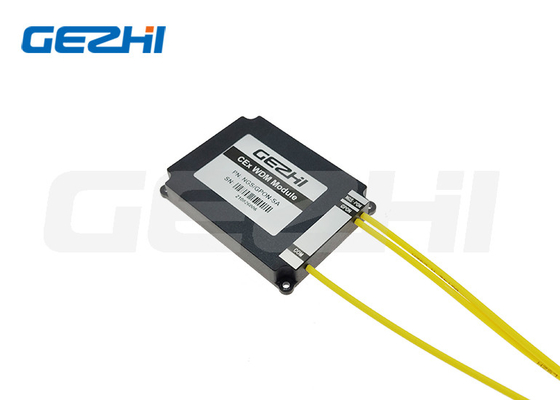

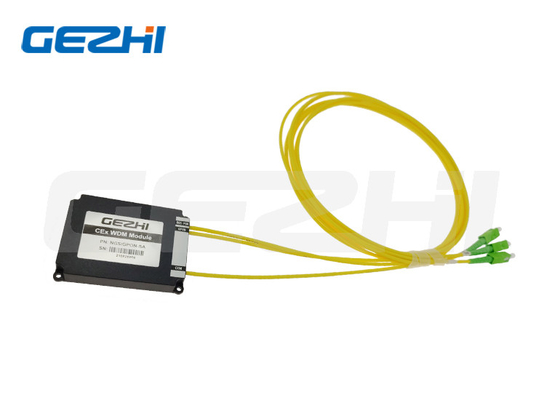

Συσκευή συσκευασίας ABS CEx Multiplexer
Συσκευή CEx Multiplexer Module Rackmount
|
|
