| Ταχύτητα: | 10Gbps | Απόσταση μετάδοσης: | 40 χιλιόμετρα |
|---|---|---|---|
| Διάστημα κύματος: | Γ-ταινία | Συμβατό σήμα διακόπτη: | Κύρια εμπορικά σήματα |
Περιγραφή του προϊόντος

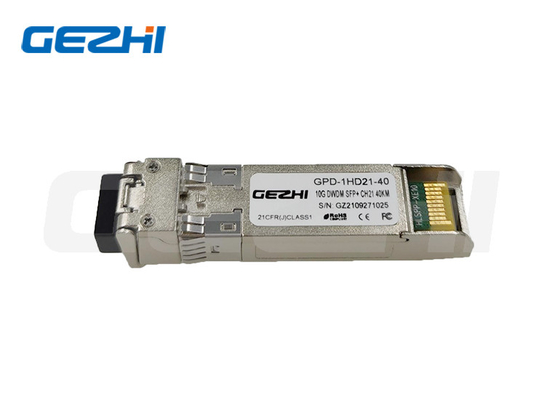

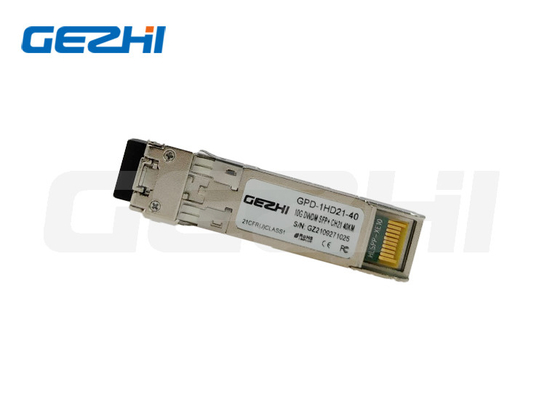

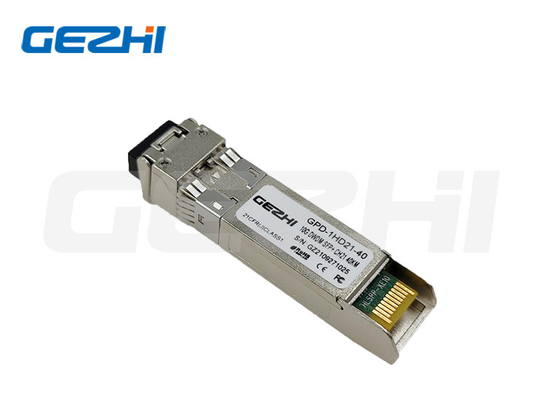

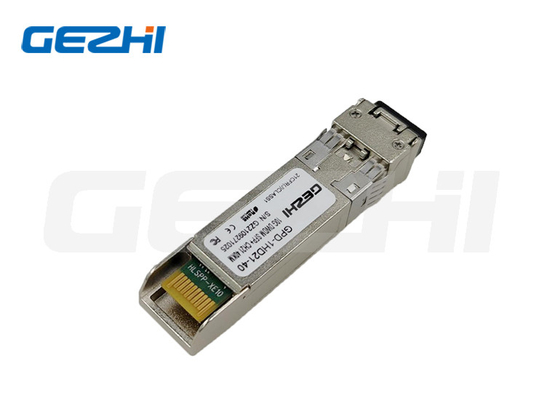

10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz Δίκτυο ITU
Περιγραφή
Ο δέκτης DWDM SFP+ER της Gezhi Photonics έχει σχεδιαστεί για εφαρμογές 10GBASE-ER/EW και 8.5G/10G Fiber-Channel.Το τμήμα του πομπού ενσωματώνει ένα ψυχρό λέιζερ EMLΤο τμήμα του δέκτη αποτελείται από φωτοδιόδη PIN ενσωματωμένη με TIA.Οι λειτουργίες ψηφιακής διάγνωσης είναι διαθέσιμες μέσω μιας σειριακής διεπαφής 2 καλωδίων, όπως ορίζεται στην SFF-8472, η οποία επιτρέπει την πρόσβαση σε πραγματικό χρόνο σε παραμέτρους λειτουργίας συσκευής, όπως θερμοκρασία του δέκτη, ρεύμα παραπροσανατολισμού λέιζερ, μεταδιδόμενη οπτική ισχύς,Επικοινωνία με ηλεκτρονικά συστήματα.
Χαρακτηριστικά
Εφαρμογή
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Πρόσθετη τάση | Vcc | -Ούτε ένα.5 | 3.8 | V |
| Θέρμανση αποθήκευσης | Tst | -40 | 85 | oC |
| Σχετική υγρασία | Ρα | 0 | 85 | % |
Συνθήκες λειτουργίας
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
| Πρόσθετη τάση | Vcc | 3.13 | 3.3 | 3.47 | V |
| ρεύμα τροφοδοσίας | Επικοινωνία | 360 | 450 | mA | |
| Θερμοκρασία λειτουργίας της θήκης | Tca | - 5 | - | 70 | oC |
| Διάσπαση ισχύος μονάδας | Pm | - | 1.2 | 1.5 | W |
Σημειώσεις:
[1] Το ρεύμα τροφοδοσίας μοιράζεται μεταξύ VCCTX και VCCRX.
[2] Η τάση ρεύματος σε κατάσταση βιασμού ορίζεται ως επίπεδο ρεύματος πάνω από τις απαιτήσεις ρεύματος σταθερής κατάστασης
Προδιαγραφές πομπός
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
| Ποσοστό δεδομένων | Mra | - | 10.3 | 11.3 | Gbit/s |
| Αντίσταση διαφορικής εισόδου | Τρίχωμα | - | 100 | - | Ω |
| Εισαγωγή διαφορικών δεδομένων | VtxDIFF | 120 | - | 850 | mV |
| Διαβιβάζουμε τάση απενεργοποίησης | Επαγγελματική κατάρτιση | 2.0 | - | Vcc3+0.3 | V |
| Μεταφορά ενεργοποιημένης τάσης | Επενδύσεις | 0 | - | +0.8 | V |
| Διαβίβαση Απενεργοποίηση χρόνου ισχυρισμού | Vn | - | - | 100 | Εμείς |
Προδιαγραφές του δέκτη
| Παράμετρος | Σύμβολο | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
| Εισερχόμενο λειτουργικό μήκος κύματος | λ | 1260 | - | 1620 | nm |
| Μέση ισχύς λήψης | - | - | - Ένα.0 | dBm | |
| Ευαισθησία του δέκτη σε OMA | - | - | -14 λεπτά.1 | dBm | |
|
Ευαισθησία του δέκτη υπό πίεση στο OMA [1]
|
- Έντεκα.3 | dBm | |||
| Μέγιστη ισχύς εισόδου | RX-υπερφόρτωση | - | - | -1 | dBm |
| Αντανάκλαση | Rrx | - | - | - 27 | dB |
| Αμφισβητείται απώλεια σήματος | -25 | - | - | dBm | |
| Απαλλαγή από ζημίες | - | - | - 16 | dBm | |
| Υστερέση LOS | 0.5 | - | - | dB |
Σημειώσεις:
[1] Μέτρηση με σήμα δοκιμής συμμόρφωσης για BER = 10¥12Οι τιμές ευαισθησίας υπό πίεση στον πίνακα είναι για τις μετρήσεις BER σε επίπεδο συστήματος που περιλαμβάνουν τις επιπτώσεις των κυκλωμάτων CDR. Συνιστάται τουλάχιστον 0.4 dB πρόσθετο περιθώριο πρέπει να χορηγείται εάν πραγματοποιούνται μετρήσεις επιπέδου συστατικού
χωρίς τις επιπτώσεις των κυκλωμάτων CDR.
Διάσταση
