| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006. |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

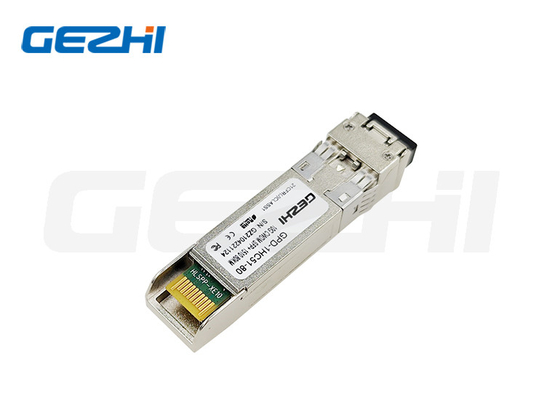

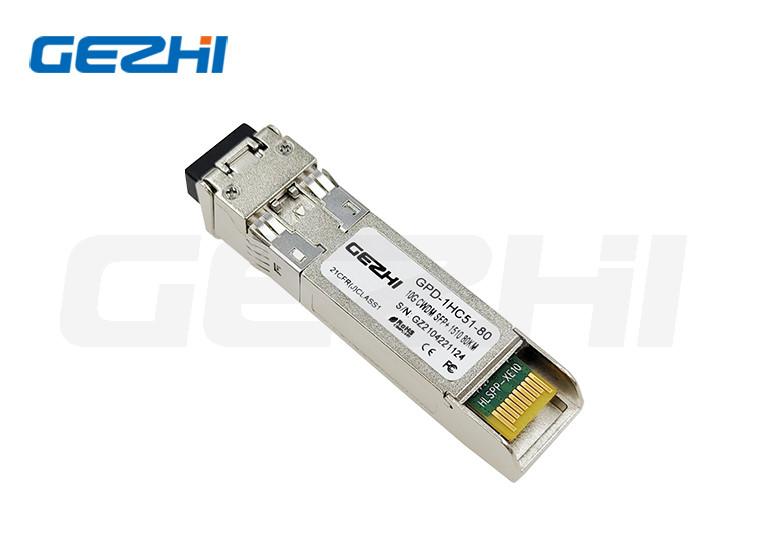

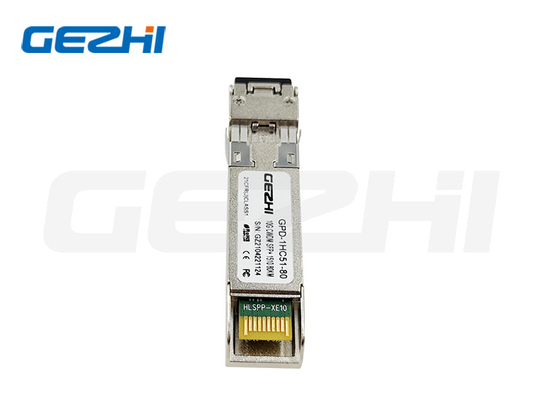

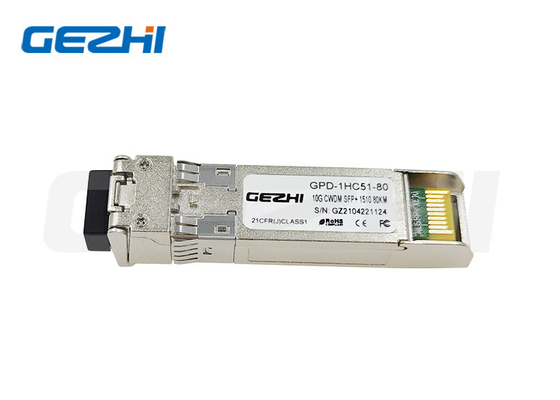

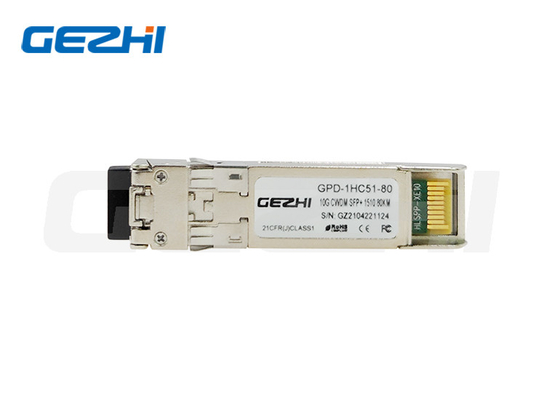

10G CWDM SFP Transceiver Module 1410 - 1610nm 10GBASE 80KM LC/UPC συνδετήρας
Περιγραφή του προϊόντος
Ο δέκτης δέκτη Gezhi CWDM 10Gbps SFP + έχει σχεδιαστεί για τη μετάδοση και λήψη οπτικών δεδομένων μέσω οπτικής ινών μονής για μήκος συνδέσμου 40 χλμ. Αυτός ο δέκτης δέκτη αποτελείται από δύο τμήματα:Το τμήμα του πομπού ενσωματώνει ένα λέιζερ CWDM EMLΚαι το τμήμα του δέκτη αποτελείται από μια φωτοδιόδη APD ενσωματωμένη με μια TIA.
Χαρακτηριστικό του προϊόντος
Εφαρμογή
Πιστολή CWDM
| CWDM SFP | ||||
| CWDM SFP 1G/2G | (1270nm-1610nm) | 40/80/120 χλμ. | CWDM SFP | 0-70°C |
| CWDM SFP 4.25G | (1270nm-1610nm) | 40 χλμ. και 80 χλμ. | CWDM SFP | 0-70°C |
| CWDM SFP+(10G) | ||||
| CWDM SFP 10G LR | (1270-1330nm) | 10 χιλιόμετρα | CWDM SFP+ | 0-70°C |
| CWDM SFP ER | (1470-1610nm) | 40 χιλιόμετρα | CWDM SFP+ | 0-70°C |
| CWDM SFP ZR | (1470-1610nm) | 80 χιλιόμετρα | CWDM SFP+ | 0-70°C |
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Μεταδότης | ||||||
| Λειτουργικό μήκος κύματος | λ | λ-7,5nm | λ | λ+7,5nm | nm | 1 |
| Η ισχύς εξόδου (ενεργοποιημένη) | PAVE | 0 | 4 | dBm | 2 | |
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | dB | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 9 | dB | |||
| Ρύθμινο πλάτος RMS | Δλ | 1 | nm | |||
| Χρόνος άνοδος/άπτωσης (20%~80%) | Tr/Tf | 50 | σπ | |||
| Τιμωρία διασκορπισμού | TDP | 3 | dB | |||
| Σχετική ένταση θορύβου | Επενδύσεις | -128 | dB/Hz | |||
| Έκδοση Οπτικό μάτι | Συμμόρφωση με την IEEE 0802.3ae | |||||
| Αποδέκτης | ||||||
| Λειτουργικό μήκος κύματος | λ | 1260 | 1620 | nm | ||
| Ευαισθησία του δέκτη | ΠΣΕΝ1 | - 24 | dBm | 3 | ||
| Ευαισθησία πάνω από 80 χιλιόμετρα | PSEN2 | -20 | dBm | 3 | ||
| Υπερφόρτωση | PAVE | - 7 | dBm | |||
| Δικαιολογημένη ζημία | Μπαμπά. | - 35 | dBm | |||
| Δαπάνες | Pd | - 26 | dBm | |||
| Υστερέση LOS | Pd-Pa | 0.5 | dB | |||
Σημειώσεις:
1Το μήκος κύματος λ=1470nm~1610nm, συνολικά 8 μήκη κύματος, 20nm διαφορά
2. Μετρήθηκε με ταχύτητα 10,3125 b/s με το πρότυπο δοκιμής PRBS 231 1 NRZ.
3.Υπό το χειρότερο ER = 9, μετρούμενο σε 10,3125 Gb/s με πρότυπο δοκιμής PRBS 231 - 1 NRZ για BER < 1x10-12
Μέγεθος συσκευασίας
|
|
