| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 24F MPO ((Γυναίκα) - MPO ((Γυναίκα) 3,0mm καλώδιο κορμού |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

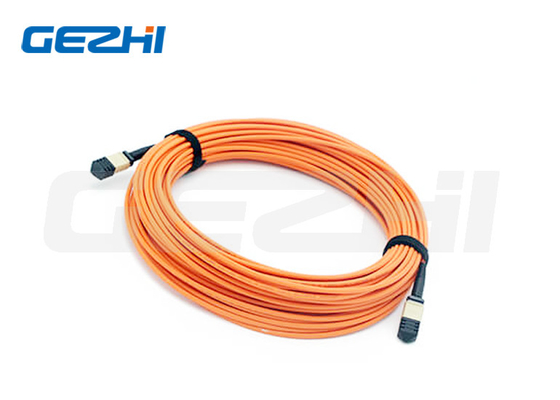

12F MPO (γυναίκα) - MPO (γυναίκα) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
Περιγραφή του προϊόντος
Το MPO Single Mode Elite Trunk Cable λειτουργεί σε 1310/1550nm. Χρησιμοποιείται για τη σύνδεση μεταλλικών αισθητήρων, κασέτες MPO και πάνελ προσαρμογέα ινών, κλπ.προσφέροντας αυξημένη ευελιξία δικτύωσης και διευκολύνοντας τις μετακινήσεις, προσθέτει και αλλάζει για τις μελλοντικές απαιτήσεις των κέντρων δεδομένων.
Εφαρμογή
1Δίκτυο πρόσβασης οπτικού συστήματος.
2Αρχιτεκτονικές υψηλής πυκνότητας.
3Δίκτυο επικοινωνίας δεδομένων.
4- Δικτυακό δίκτυο ινών αποθήκευσης.
Χαρακτηριστικά
1.MT βασισμένη πολυϊνών σύνδεσμος, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
2.Σχεδιασμένο για εφαρμογές SM και MM με χαμηλή απώλεια και με τυποποιημένη απώλεια
3.Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
4.Διαθέσιμα χρωματικά κώδικα για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
5.Μικρή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής
6Οικονομική λύση για μαζική εξάλειψη ινών
7.Καλή στην επαναληψιμότητα και την ανταλλαγή
Προδιαγραφές
| Ετικέτες. | Ενιαία λειτουργία (φωτισμένη με 8 βαθμούς APC) | Πολυτρόπος (PC Flat polish) |
|
Απώλεια εισαγωγής (MPO) (IEC 61300-3-34) |
Τυποποιημένη απώλεια: ≤ 0,75dB (μέγιστο), ≤ 0,35dB (τυπική) Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική) |
Τυποποιημένη απώλεια: ≤ 0,6dB (μέγιστο), ≤ 0,35 (τυπική) Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπικό) |
| Απώλεια απόδοσης (MPO) | ≥ 60dB ((8 βαθμοί γυάλωσης) | ≥ 25dB |
| Δυνατότητα | < 0,3dBΤυπική αλλαγή, 200 ζευγάρια | |
| Αντικατάστατη | ≤ 0,2dB | |
| Δυνατότητα τράβηξης | > 70N | |
| Θερμοκρασία λειτουργίας | -40 έως + 85°C | |
Προϊόντα MPO
| Συνδετήρας | Αναφορά | Λεπτομέρειες κατοικίας |
| Μονότροπος MPO | Δελτίο ΕΚ 61754-7 |

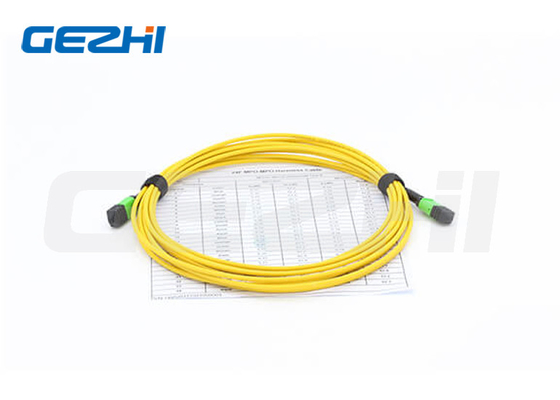

SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MPO) SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO) |
| MPO Multimode | Δελτίο ΕΚ 61754-7 |

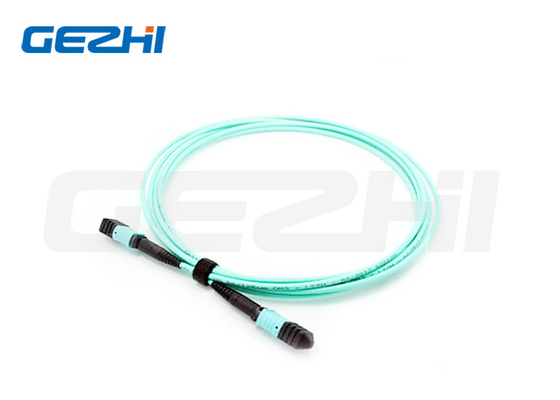

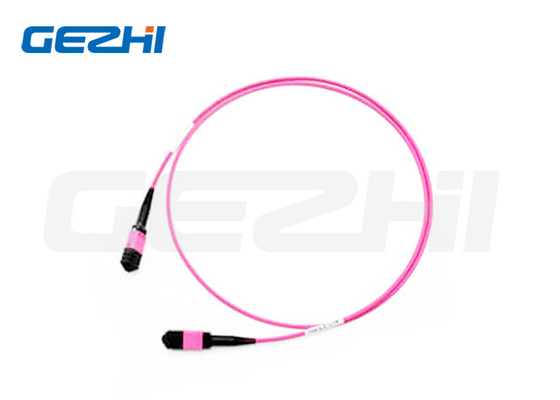

OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (standard loss MPO) OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO) OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO) |
· Ακολουθεί το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; συμμορφώνεται με το TIA-604-5 ((FOCIS5)
· Διαρθρωμένη καλωδίωση σύμφωνα με την ΤΙΑ-568-C
· Συμμόρφωση με το κανάλι 10G
· 40G και 100G IEEE 802.3
| Αριθμός ινών | Υπεραντερόληπτη δόση (OD)) |
Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης (N) |
ελάχιστο επιτρεπόμενο Δυνατότητα συντριβής ((N/100mm) |
Ελάχιστη κάμψη Ράδιο ((MM) |
| 24 | 3.0±0.15 |
βραχυπρόθεσμα: 180· Μακροπρόθεσμα: 90 |
βραχυπρόθεσμα: 500 Μακροπρόθεσμα: 150 |
Στατικό: 10D Δυναμικό: 20D |
Δείκτης τρισδιάστατης παρεμβολής MPO
| Άρθρο (IEC-61300-3-30) | Ελάχιστο | Μέγιστο | ||
| Ράδιο καμπυλότητας (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 χιλιοστά | |||
| Γωνία | Γωνία Χ | -0,2° | -0,2° | |
| Γωνία-Y | ΑΕΠ | 70,85° | 80,15° | |
| ΕΠ | -0,2° | -0,2° | ||
| Υψόμετρος ινών (nm) | 1000nm | 3500nm | ||
| Μαξ.Δ.Χ. Όλες οι ίνες: | - 300nm | 300nm | ||
| Ντ.Ατζ: | - 300nm | 300nm | ||
| Ντ. Αβ Φάιμπερ: | - 300nm | 300nm | ||
| Κεντρικό Ντιπ: | ΣΜ | Α/Χ | Α/Χ | |
| ΜΜ | - 200nm | 300nm | ||
Ανεκτικότητα σε μήκος
| Συνολικό μήκος (L) (m) | μήκος ανοχής ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Διαθεσιμότητα
1.Διαθέσιμα καλώδια με κορδέλα και δέσμες.
2-Διαθέσιμα καλώδια, συσσωρευτές καλωδίων.
3.MT-MT λωρίδιο κολλαροειδούς είναι διαθέσιμο.
4.MPO Loopback διαθέσιμο
5Η σύνδεση καλωδίωσης του κέντρου δεδομένων.
|
|
