| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 12F MPO ((Γυναίκα) - MPO ((Γυναίκα) 3,0mm καλώδιο κορμού |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

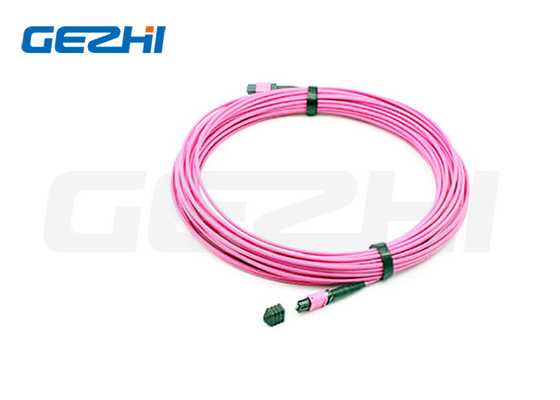

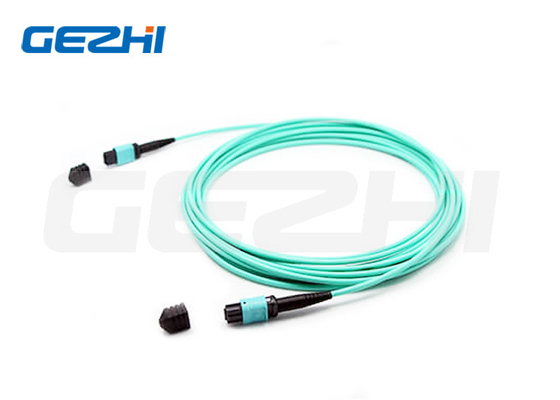

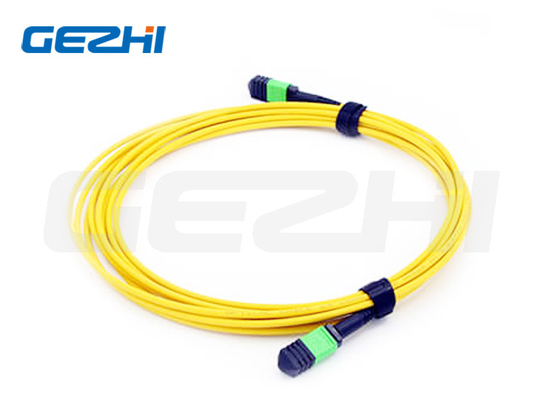

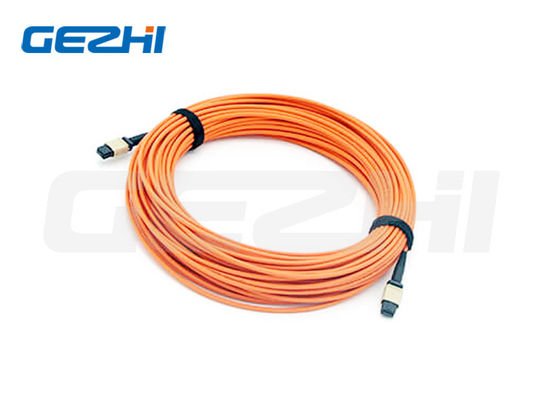

12F MPO (Γυναίκα) - MPO (Γυναίκα) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
Περιγραφή του προϊόντος
Το MPO Patch cable/trunk cables συνδέει τα MPO modules μαζί ως μόνιμο σύνδεσμο.60, 72,96Υποστηρίζουν ταχύτητες έως 10/40/100Gbps λύσεις κέντρου δεδομένων.και να διευκολυνθεί η ταχεία ανάπτυξη καλωδίων ραδιοφωνικής στήλης υψηλής πυκνότητας σε κέντρα δεδομένων και άλλα περιβάλλοντα υψηλής ινών. Εκτός αυτού, MPO παρέχει επίσης μεγάλη ευελιξία και ευκολία όταν πρέπει να αλλάξετε το στυλ συνδέσμου στα πάνελ μπαλώματος.Απλά εγκαθιστώντας μια νέα κασέτα με το νέο στυλ συνδέσμου στην πλευρά διασταυρούμενης σύνδεσης του πίνακα ελαστικών.
Χαρακτηριστικά
1.Μικρή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής
2.MT βασισμένη πολυϊνών σύνδεσμος, 4,8Τερματισμοί και συναρμολογήσεις συνδέσμων ινών 12, 24
3Οικονομική λύση για μαζική εξάλειψη ινών
4.Σχεδιασμένο για εφαρμογές SM και MM με χαμηλή απώλεια και με τυποποιημένη απώλεια
5.Διαθέσιμα στρογγυλά καλώδια, οβάλ καλώδια και γυμνή κορδέλα
6.Διαθέσιμα χρωματικά κώδικα για τη διάκριση τύπου ινών, τύπου γυαλίστρου και/ή ποιότητας συνδέσμου
7.Καλή στην επαναληψιμότητα και την ανταλλαγή
Εφαρμογή
1Δίκτυο επικοινωνίας δεδομένων.
2Δίκτυο πρόσβασης οπτικού συστήματος.
3- Δικτυακό δίκτυο ινών αποθήκευσης.
4Αρχιτεκτονικές υψηλής πυκνότητας.
Προδιαγραφές
| Ετικέτες. | Ενιαία λειτουργία (φωτισμένη με 8 βαθμούς APC) | Πολυτρόπος (PC Flat polish) |
|
Απώλεια εισαγωγής (MPO) (IEC 61300-3-34) |
Τυποποιημένη απώλεια: ≤ 0,75dB (μέγιστο), ≤ 0,35dB (τυπική) Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπική) |
Τυποποιημένη απώλεια: ≤ 0,6dB (μέγιστο), ≤ 0,35 (τυπική) Υπερχαμηλή απώλεια: ≤0,35dB (μέγιστο), ≤0,20dB (τυπικό) |
| Απώλεια απόδοσης (MPO) | ≥ 60dB ((8 βαθμοί γυάλωσης) | ≥ 25dB |
| Δυνατότητα | < 0,3dBΤυπική αλλαγή, 200 ζευγάρια | |
| Αντικατάστατη | ≤ 0,2dB | |
| Δυνατότητα τράβηξης | > 70N | |
| Θερμοκρασία λειτουργίας | -40 έως + 85°C | |
Τύποι συνδέσμων MPO
| Συνδετήρας | Διάδρομος ινών |
| Δυναμικές συνδέσεις MPO | 12 Φυτικές ίνες |
| Σημείωση: Ο θηλυκός σύνδεσμος πρέπει να συνδέεται με τον αρσενικό τύπο σύνδεσμου. | |
Προϊόντα MPO
| Συνδετήρας | Αναφορά | Λεπτομέρειες κατοικίας |
| Μονότροπος MPO | Δελτίο ΕΚ 61754-7 |
SM APC: Πράσινοι συνδετήρες+μαύρη μπότα (Standard Loss MPO) SM APC: Κίτρινες συνδέσεις+μαύρη μπότα (Super low loss MPO) |
| MPO Multimode | Δελτίο ΕΚ 61754-7 |
OM1&OM2 PC: Μπεζικές συνδέσεις+μαύρη μπότα (standard loss MPO) OM3&OM4 PC: Συνδέσεις Aqua+μαύρη μπότα (Standard&Super low loss MPO) OM3&OM4 PC: Heather Violet συνδέσεις + μαύρη μπότα (Standard loss MPO) |
· Ακολουθεί το πρότυπο IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; συμμορφώνεται με το TIA-604-5 ((FOCIS5)
· Διαρθρωμένη καλωδίωση σύμφωνα με την ΤΙΑ-568-C
· Συμμόρφωση με το κανάλι 10G
· 40G και 100G IEEE 802.3
| Αριθμός ινών | Υπεραντερόληπτη δόση (OD)) |
Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης (N) |
ελάχιστο επιτρεπόμενο Δυνατότητα συντριβής ((N/100mm) |
Ελάχιστη κάμψη Ράδιο ((MM) |
| 12 | 3.0±0.15 |
βραχυπρόθεσμα: 180· Μακροπρόθεσμα: 90 |
βραχυπρόθεσμα: 500 Μακροπρόθεσμα: 150 |
Στατικό: 10D Δυναμικό: 20D |
Δείκτης τρισδιάστατης παρεμβολής MPO
| Άρθρο (IEC-61300-3-30) | Ελάχιστο | Μέγιστο | ||
| Ράδιο καμπυλότητας (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50 χιλιοστά | |||
| Γωνία | Γωνία Χ | -0,2° | -0,2° | |
| Γωνία-Y | ΑΕΠ | 70,85° | 80,15° | |
| ΕΠ | -0,2° | -0,2° | ||
| Υψόμετρος ινών (nm) | 1000nm | 3500nm | ||
| Μαξ.Δ.Χ. Όλες οι ίνες: | - 300nm | 300nm | ||
| Ντ.Ατζ: | - 300nm | 300nm | ||
| Ντ. Αβ Φάιμπερ: | - 300nm | 300nm | ||
| Κεντρικό Ντιπ: | ΣΜ | Α/Χ | Α/Χ | |
| ΜΜ | - 200nm | 300nm | ||
Σχεδίαση καλωδίων
Ανεκτικότητα σε μήκος
| Συνολικό μήκος (L) (m) | μήκος ανοχής ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Προεπιλεγμένη τεχνολογία-πολικότητα MPO
Διαθεσιμότητα
1.Διαθέσιμα καλώδια με κορδέλα και δέσμες.
2-Διαθέσιμα καλώδια, συσσωρευτές καλωδίων.
3.MT-MT λωρίδιο κολλαροειδούς είναι διαθέσιμο.
4.MPO Loopback διαθέσιμο
5Η σύνδεση καλωδίωσης του κέντρου δεδομένων.
|
|
