| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 40G QSFP+ LR4 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

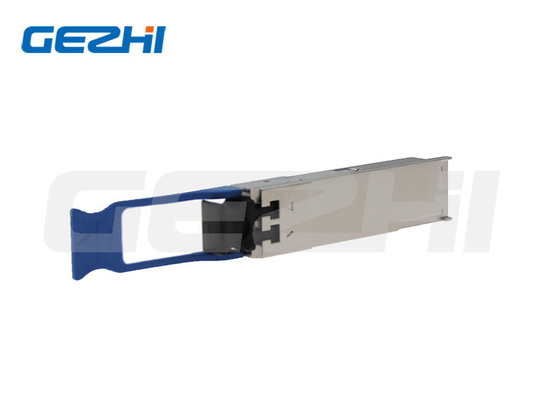

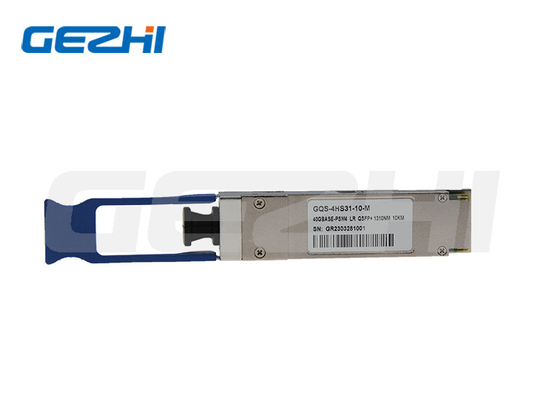

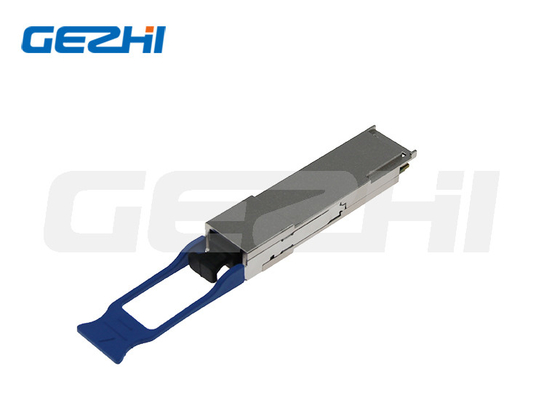

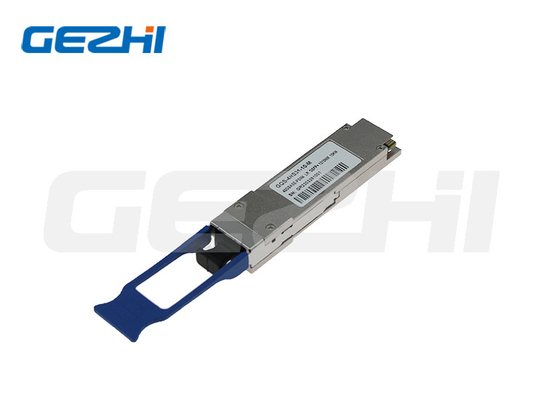

40G QSFP+ LR4 1310nm 10km SMF Fiber Transceiver Module
Περιγραφή
Το προϊόν αυτό είναι μια μονάδα δέκτη-μεταφορέα σχεδιασμένη για εφαρμογές οπτικής επικοινωνίας 2m-10km. Ο σχεδιασμός είναι σύμφωνος με το πρότυπο 40GBASE-LR4 του προτύπου IEEE P802.3ba.Η μονάδα μετατρέπει 4 καναλιά εισόδου (ch) ηλεκτρικών δεδομένων 10Gb/s σε 4 οπτικά σήματα CWDM, και τα πολλαπλασιάζει σε ένα ενιαίο κανάλι για οπτική μετάδοση 40Gb/s. Αντίθετα, από την πλευρά του δέκτη, η μονάδα πολλαπλασιάζει οπτικά μια είσοδο 40Gb/s σε σήματα 4 καναλιών CWDM,και τα μετατρέπει σε ηλεκτρικά δεδομένα εξόδου 4 καναλιών.
Τα κεντρικά μήκη κύματος των 4 καναλιών CWDM είναι 1271, 1291, 1311 και 1331 nm ως μέλη του πλέγματος μήκους κύματος CWDM που ορίζεται στο ITU-T G694.2Περιέχει διπλό LC σύνδεσμο για την οπτική διεπαφή και ένα σύνδεσμο 148 πινών για την ηλεκτρική διεπαφή.πρέπει να εφαρμόζεται ενιαία ίνα (SMF) σε αυτή τη μονάδα.
Το προϊόν έχει σχεδιαστεί με συντελεστή μορφής, οπτική/ηλεκτρική σύνδεση και ψηφιακή διάγνωση.
Χαρακτηριστικά
4 κανάλια full-duplex μονάδα δέκτη
Μέχρι 11,2Gbps συνδέσεις δεδομένων ανά κανάλι
Μέγιστο μήκος σύνδεσης 10 km
Σχεδιασμός MUX/DEMUX 4 λωρίδων CWDM
Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
Εναρμόνιση σε θερμό πλέγμα QSFP+
Μία μονάδα τροφοδοσίας 3V
Θερμοκρασία λειτουργίας: 0°C έως 70°C
Συμμόρφωση με το RoHS 6 (χωρίς μόλυβδο)
Ψηφιακή διαγνωστική οθόνη (DDM)
Κατανάλωση ενέργειας < 2W
Εφαρμογή
Διακόπτης, δρομολογητής και HBA
4CH SDR, DDR και QDR
Σύνδεση τηλεπικοινωνιών 40G από την πλευρά του πελάτη
Οπτικά χαρακτηριστικά του πομπού
| Παράμετρος | Σύμβολο | - Μίνι. | Τυπικό | Μαξ | Μονάδα | Σημειώσεις | |||||||
| Διάθεση μήκους κύματος | Επενδύσεις | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| Επενδύσεις | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| Α3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| Μεταδότης | |||||||||||||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | - | - | dB | ||||||||
| Συνολική μέση ισχύς εκτόξευσης | ΠΤ | - | - | 8.3 | dBm | ||||||||
| Μέση ισχύς εκτόξευσης, ανά λωρίδα | - 7 | - | 2.3 | dBm | |||||||||
| Οπτικό εύρος διαμόρφωσης, κάθε λωρίδα | ΟΜΑ | - 4 | - | +3.5 | dBm | ||||||||
| Διαφορά ισχύος εκτόξευσης μεταξύ οποιωνδήποτε δύο λωρίδων (OMA) | - | - | 6.5 | dB | |||||||||
| Δύναμη εκτόξευσης σε OMA μείον το TDP (Transmitter and Dispersion Penalty), ανά λωρίδα | - Τέσσερα.8 | - | dBm | ||||||||||
| TDP, κάθε Λεωφόρο | TDP | 2.3 | dB | ||||||||||
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | - | - | dB | ||||||||
| Σχετική ένταση θορύβου | Rσε | - | - | -128 | dB/Hz | Αντανάκλαση 12dB | |||||||
| Ανεκτικότητα απώλειας οπτικής επιστροφής | - | - | 20 | dB | |||||||||
| Αντανάκλαση του πομπού | RΤ | -12 | dB | ||||||||||
| Ορισμός μάσκας οφθαλμού μεταδότη {X1, X2, X3, Y1, Y2, Y3} | - Δεν ξέρω.25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| Μέση ισχύς εκτόξευσης εκτός πορείας | ΠΚλείσε | - 30 | dBm | ||||||||||
| Αποδέκτης | |||||||||||||
| Οριακό όριο ζημίας | ΤΑd | 3.3 | dBm | 1 | |||||||||
| Μέση ισχύς στην είσοδο του δέκτη, ανά λωρίδα | -13.7 | 2.3 | dBm | ||||||||||
| Αντανάκλαση του δέκτη | RR | - | - | - 26 | dB | ||||||||
| Δύναμη δέκτη (OMA), ανά λωρίδα | - | - | 3.5 | dBm | |||||||||
| Ευαισθησία δέκτη υπό πίεση σε OMA, κάθε λωρίδα | - | - | - Εννιά.9 | dBm | |||||||||
| Ευαισθησία δέκτη, κάθε λωρίδα | SR | - | - | - Έντεκα.5 | dBm | ||||||||
| Διαφορά ισχύος λήψης μεταξύ τυχόν δύο λωρίδων (OMA) | 7.5 | dB | |||||||||||
| Λαμβάνουμε ηλεκτρική 3 dB ανώτερη συχνότητα διακοπής, κάθε λωρίδα | 12.3 | GHz | |||||||||||
| Προϋποθέσεις δοκιμής ευαισθησίας υποδοχέα άγχους2 | |||||||||||||
| Η ποινή κάθετου κλεισίματος οφθαλμού, σε κάθε λωρίδα | 1.6 | dB |
|
||||||||||
| Στρεσαρισμένος Jitter μάτι, κάθε λωρίδα | 0.3 | ΠΕ | |||||||||||
|
|
