| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 100G QSFP28 ZR 1310nm 80Km |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

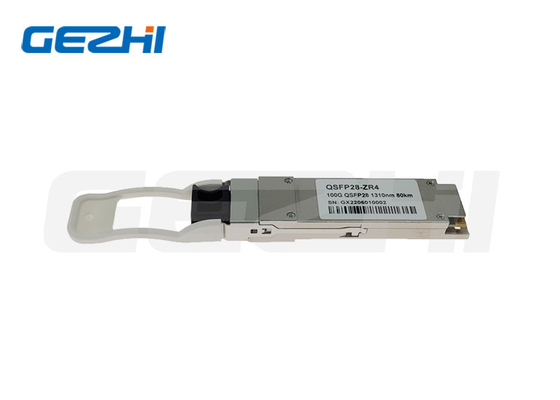

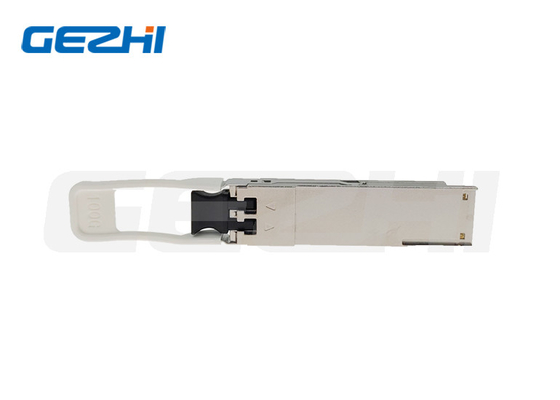

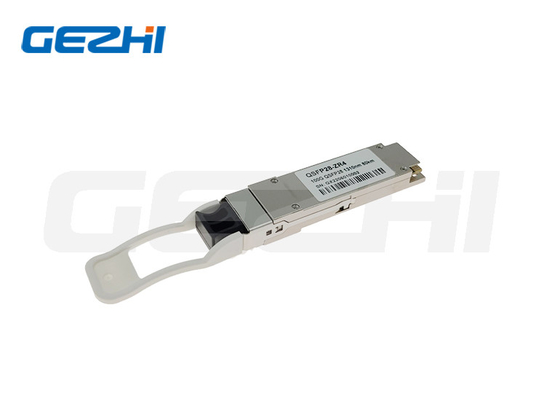

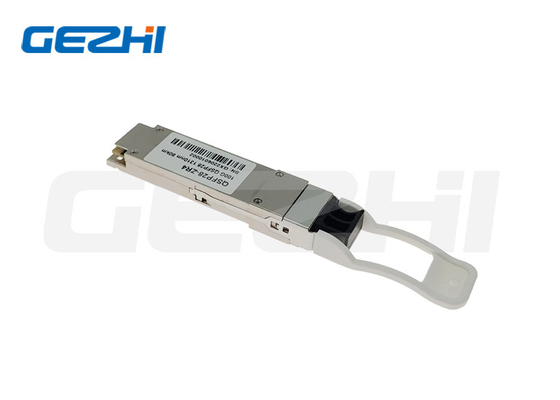

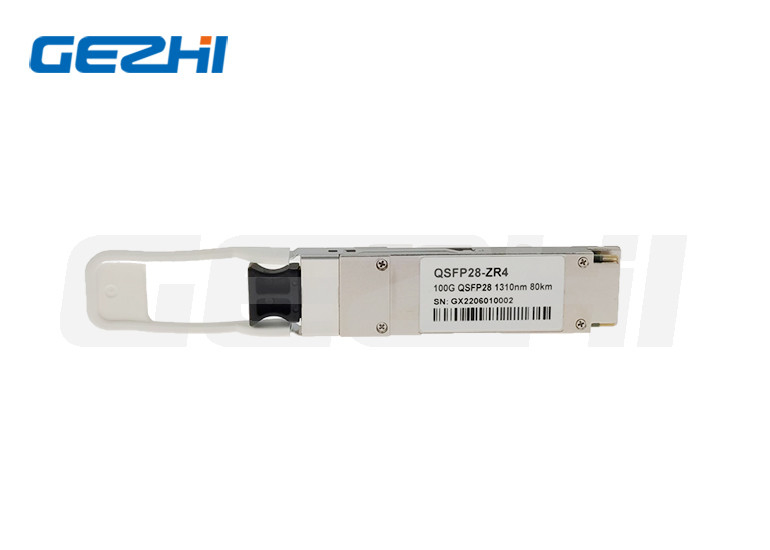

Υψηλής συμβατότητας 100G QSFP28 ZR 1310nm 80Km Οπτική Μονάδα Πηρατή
Περιγραφή
Η Gezhi Photonics 100G QSFP28 ZR4 έχει σχεδιαστεί για εφαρμογές οπτικής επικοινωνίας 80 χλμ.Οπτικός δέκτης τεσσάρων λωρίδων και μονάδα διαχείρισης ενότητες, συμπεριλαμβανομένης της διασύνδεσης δύο καλωδίωνΤα οπτικά σήματα πολλαπλασιάζονται σε μια μονοτροπική ίνα μέσω ενός βιομηχανικού προτύπου συνδέσμου LC.
Χαρακτηριστικά
Εφαρμογές
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Τετάρτη | Vcc | -Ούτε ένα.3 | 3.6 | V | |
| Πεδίο θερμοκρασίας αποθήκευσης | Τ | -40 | 85 | °C | |
| Σχετική υγρασία | RH | 15 | 85 | % | |
| Οριακό όριο ζημιών, για κάθε λωρίδα | ΔΕΔ | 6.5 | dBm |
Συνιστώμενες συνθήκες λειτουργίας
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Περιοχή θερμοκρασίας λειτουργίας της υπόθεσης | Tc | 0 | - | 70 | °C |
| Τετάρτη | Vκ.κ. | 3.14 | 3.3 | 3.47 | V |
| Απόσταση σύνδεσης με το G.652 | Π | - | - | 80 | χλμ |
| Ποσοστό δεδομένων | BR | - | 25.78125 | - | Gbit/s |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Σημείωση |
| Απορρόφηση ισχύος | 6.5 | W | ||||
| Τρόπος τροφοδοσίας | Επικοινωνία | 1.8759 | Α | Σταθερή κατάσταση | ||
| Μεταδότης | ||||||
| Ταχύτητα δεδομένων, ανά λωρίδα | 25.78125 | Gbit/s | ||||
| Διαφορετική τάση pk-pk | Vpp | 900 | mV | Σε 1 MHz | ||
| Τύπος τάσης | Vcm | - 350 ευρώ. | 2850 | mV | ||
| Χρόνος μετάβασης | Τρίσε/Τφάλ | 10 | σπ | 20% έως 80% | ||
| Διαφορετική τερματισμός αντισταθμιστική ασυμφωνία | 10 | % | ||||
| πλάτος ματιών | EW15 | 0.46 | ΠΕ | |||
| Υψόμετρο των ματιών | EH15 | 95 | mV | |||
| Αποδέκτης | ||||||
| Ταχύτητα δεδομένων, ανά λωρίδα | 25.78125 | Gbit/s | ||||
| Διαφορετική τερματισμός αντισταθμιστική ασυμφωνία | 10 | % | Σε 1 MHz | |||
| Διαφορετική κλίση τάσης εξόδου | Vout, pp | 900 | mV | |||
| Γενικός θόρυβος, RMS | Βρμ | 17.5 | mV | |||
| Χρόνος μετάβασης | Τρίσε/Τφάλ | 12 | σπ | 20% έως 80% | ||
| πλάτος ματιών | EW15 | 0.57 | ΠΕ | |||
| Υψόμετρο των ματιών | EH15 | 228 | mV | |||
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Σημειώσεις |
| Χαρακτηριστικά του πομπού | ||||||
| Ποσοστό σηματοδότησης ανά λωρίδα | 25.78125 | GBd | 1 | |||
| Διάστημα κύματος κέντρου λωρίδας | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | - | - | dB | |
| Συνολική μέση ισχύς εκτόξευσης | ΠΤΟΤΑΛ | 8.0 | 12.5 | dBm | ||
| Μέση ισχύς εκτόξευσης, ανά λωρίδα | ΠΟΥΤ | 2.0 | 6.5 | dBm | ||
|
Διαφορά ισχύος εκτόξευσης μεταξύ τυχόν δύο λωρίδες (μέσος όρος και OMA) |
- | 3 | dBm | |||
| Μέση ισχύς εκτόξευσης του πομπού OFF, ανά λωρίδα | ΠΟΦ | - | - | - 30 | dBm | |
| Ποσοστό εξαφάνισης | Επείγοντα | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Ανεπάρκεια οπτικής απώλειας επιστροφής | 20 | dB | ||||
| Διαβιβάστε Αντανακλάσεις | Επενδύσεις | - | - | -12 | dB | |
| Περιοχή μάσκας | 5 | * | * | % | ||
|
Ο ορισμός της μάσκας οφθαλμού {X1,X2,X3,Y1,Y2,Y3} |
- Δεν ξέρω.25,0.4,0.45,0.25,0.28,0.4} | |||||
| Χαρακτηριστικά του δέκτη | ||||||
| Ποσοστό σηματοδότησης ανά λωρίδα | 25.78125 | GBd | ||||
| Διάστημα κύματος κέντρου λωρίδας | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Μέση ισχύς δέκτη, ανά λωρίδα | ΔΕΔ | - 28 | - 7 | dBm | 1 | |
| Δύναμη δέκτη, κάθε λωρίδα (ΟΜΑ) | - 7 | dBm | ||||
| Αντανακλαστικότητα δέκτη | ΣενΟΜΑ1 | - 26 | dB | 1 | ||
| Ευαισθησία δέκτη Μέσος όρος, κάθε λωρίδα | ΣενΟΜΑ2 | - 28 | dBm | 2 | ||
|
Διάταξη 3 dB ηλεκτρικού άνω ορίου συχνότητα, κάθε λωρίδα |
ΛΟΣΑ | 31 | GHz | |||
| Οριακό όριο ζημιών, για κάθε λωρίδα | ΛΟΣΔ | 6.5 | dBm | |||
| Δικαιολογημένη ζημία | ΛΟΣ | -40 | dBm | |||
| ΔΕΣ ΑΠΟΦΑΣΗ | - 29 | dBm | ||||
| Υστερέση LOS | 0.5 | dB | ||||
|
|
